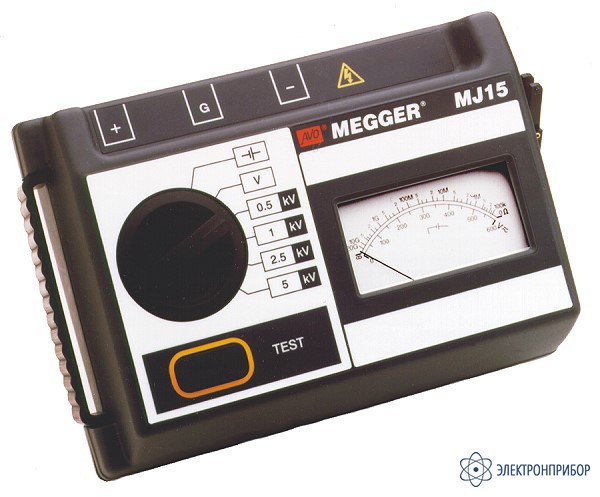

MJ15 — измеритель изоляции до 5 кВ постоянного тока

Код товара: 23989
  • 52736-13

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      52736-13 до 29.12.2027

    • Производитель

      Megger, Великобритания

    • Артикул

      6410-920

    Сертификаты

    Назначение измерителя изоляции MJ15:

    MJ15 производства компании Megger® представляет собой компактный тестер изоляции напряжением до 5 кВ. Прибор очень прост в использовании и обеспечивает быстрые, точные показания сопротивления изоляции. Прибор имеет аналоговый дисплей со шкалой с максимальным значением - 20 ГОм. Модель MJ15 питается от встроенных батарей или от дополнительного генератора с ручкой.

    Пользоваться прибором необычайно просто. Диапазон напряжения позволяет измерять потенциалы проводников постоянного или переменного тока. Есть четыре режима тестирования изоляции напряжением: 500 В, 1 кВ, 2,5 кВ и 5 кВ.

    Управление осуществляется с помощью кнопок; кнопка блокировки упрощает долговременное тестирование, однако для максимальной безопасности предпочтительна версия без блокировки.

    К шкале прибора с помощью специальных пазов можно прикрепить специальную накладку с зонами прошел/не прошел, что особенно удобно для малоопытных пользователей и позволит им быстро принимать решения в процессе измерения.

    Модель MJ15 оснащена генератором с ручкой и батареями. При нажатии кнопки "Тест" прибор питается от батарей. Переключатель генератора используется, если батареи не работают или в целях экономии их заряда.

    Прибор имеет прочный корпус. В комплекте с приборами поставляется мягкий кейс для переноски, протоколы испытаний и батареи.

    Прибор внесен в Госреестр средств измерений РФ. Полная инструкция на русском языке и методика поверки прилагается.

    Особенности измерителя изоляции MJ15:

    • Большой аналоговый дисплей, что позволяет использовать прибор до -35 оС;
    • Функция автоматического измерения напряжения показывает потенциал проводника и автоматической разрядки;
    • Дополнительно оборудуется кнопкой блокировки;
    • Четыре выходных тестовых режима напряжения 0,5, 1, 2,5 и 5 кВ;
    • Простота использования;
    • Возможность использования генератора напряжения;
    • Уникальная накладка для шкалы с разграничением зон типа прошел/не прошел;
    • Вмонтированная отказоустойчивая шкала для устойчивости к предельным воздействиям;
    • Единственная шкала значений для измерения изоляции помогает избежать ошибок оператора;
    • Небольшой вес и прочный корпус;
    • Диапазон с минимальным значением 100 кОм идеален для тестирования в режиме да/нет.

    Области применения измерителя изоляции MJ15:

    Изоляция необходима для обеспечения безопасности любых электрических систем, она обеспечивает необходимый защитный барьер от проводов, находящихся под напряжением. Изоляция может разрушаться под действием влаги, солнечного света и тепла. Уменьшение степени изоляционной защиты может привести к потенциально опасной ситуации, которая может стать причиной электрошока или возгорания. Если состояние изоляции регулярно проверяется, о снижении степени защиты можно узнать до того, как это станет опасным или причинит неудобство или вызовет незапланированные расходы в связи с простоем оборудования и его ремонтом.

    MJ15 является прибором общего назначения. Этот тестер хорошо подходят подрядчикам и инженерам, которые испытывают различную технику, трансформаторы, распределительные устройства, кабели и т.д.

    Устройства могут использоваться:

    • Подрядчиками на установку электрооборудования;
    • Инженерами по обслуживанию;
    • Инженерами в области телекоммуникаций;
    • Для обслуживания газо- и водоснабжения;
    • Железнодорожными компаниями;
    • Производителями кабелей;
    • Горнодобывающими компаниями.

  • Технические характеристики измерителя изоляции MJ15:

    Параметр Значения
    Диапазон измерений сопротивления изоляции от 100 кОм до 20 ГОм
    (также от 0 Ом и до кОм )
    Тестовое напряжение (постоянного тока) 500 В, 1000 В, 2500 В и 5000 В
    Погрешность тестового напряжения ±5% от номинального тестового напряжения при нагрузке 20 MОм
    Стабильность тестового напряжения <±1% (от 180 об./мин. до 240 об./мин.)
    Погрешность измерения изоляции (0 - 30°C) (32 - 86°F) ±2,5% от значения отклонения полной шкалы
    Ток КЗ 1,5 мA ± 0,5 мA
    Максимальная емкость нагрузки 5 µФ
    Подавление помех 1 мA (среднеквадратическое значение) при 50-60 Гц
    Разрядный резистор <500 кОм
    Диапазоны напряжения От 0 до 600 В переменного тока
    Индикация постоянного тока (погрешность) ± 2,5% (вращающийся переключатель в позиции V)
    Перегрузка 720 В переменного или постоянного тока
    Длина шкалы 2,8 д. (72 мм)
    Источник питания Низковольтный бесколлекторный генератор или 8 x AA батарей (LR6 или аккумуляторы)
    Ресурс батарей Стандартно 2000 пятисекундных тестов при напряжении 5 кВ и нагрузке 100 MОм
    Индикатор батареи Показывает заряд батареи
    Габаритные размеры 220 х 160 х 115 мм
    Масса 1,5 кг

  • Комплект поставки MJ15

    № Наименование Количество
    1. Измеритель изоляции до 5 кВ постоянного тока MJ15 1
    2. Сумка для переноски 1
    3. Тестирующий провод, длинной 3 метра 3
    4. Инструкция по эксплуатации на русском языке 1
