MS5205 — мегаомметр

Код товара: 49387

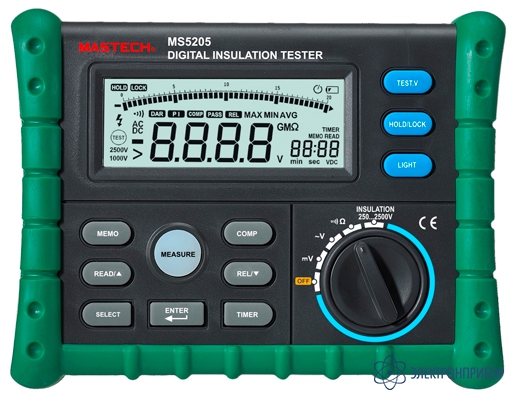

  • Мегаомметр MS5205 Мегаомметр MS5205

    Описание мегаомметра MS5205:

    Мегаомметр разработан согласно требованиям безопасности МЭК-61010-1 для электронных измерительных приборов. Его конструкция и изготовление строго соответствуют требованиям стандартов МЭК-61010-1 1000 В КАТ III и категории загрязнения 2.

  • Технические характеристики мегаомметра MS5205:

    Технические характеристики
    Диапазон Разрешение Погрешность
    Постоянное напряжение
    0 ... 200 В 0,1 В ± (0,5 % пкзн* + 5 емр*)
    200 ... 1000 В 1 В ± (0,5 % пкзн + 5 емр)
    Переменное напряжение
    0 ... 200 В 0,1 В ± (1,5 % пкзн + 5 емр)
    200 ... 750 В 1 В ± (1,5 % пкзн + 5 емр)
    Сопротивление
    0 ... 20 Ом 0,01 Ом ± (1 % пкзн + 5 емр)
    20 ... 200 Ом 0,1 Ом ± (1 % пкзн + 5 емр)
    Сопротивление изоляции
    Выходное напряжение Диапазон Разрешение Погрешность
    250 В (0 ... 20 %) 0 ... 20 МОм 0,01 МОм ± (3 % пкзн + 5 емр)
    20 ... 200 МОм 0,1 МОм
    200 - 250 МОм 1 МОм
    500 В (0 ... 20 %) 0 ... 20 МОм 0,01 МОм ± (3 % пкзн + 5 емр)
    20 ... 200 МОм 0,1 МОм
    200 ... 500 МОм 1 МОм
    1000 В (0 ... 20 %) 0 ... 20 МОм 0,01 МОм ± (3 % пкзн + 5 емр)
    20 ... 200 МОм 0,1 МОм
    200 ... 1000 МОм 1 МОм
    2500 В (0 .. 20 %) 0 ... 2000 МОм 1 МОм ± (3 % пкзн + 5 емр)
    2000 МОм ... 20 ГОм 0,01 ГОм ± (5 % пкзн + 0,2 ГОм)
    20 ГОм ... 100 ГОм 0,1 ГОм ± (10 % пкзн + 2 ГОм)
    Общие характеристики
    Параметр Значение
    Стандарт безопасности МЭК 61010-1 1000 В КАТ III и 600 В КАТ IV
    Диапазоны измерения 1000 В постоянное напряжение
    750 В переменное напряжение

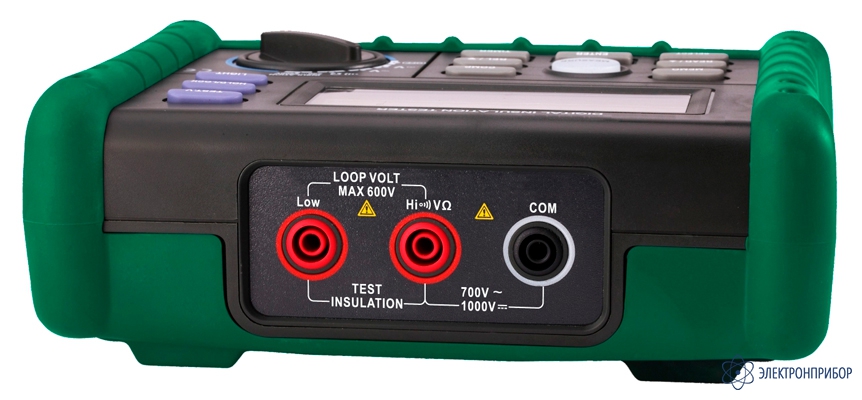

    Защита от перегрузки максимальное напряжение для входов HI и LO 600 В;
    максимальное напряжение для входов V и COM 1200 В при измерении напряжения или 250 В при измерении сопротивления и "прозвонке" цепи
    Питание восемь элементов АА (NEDA 15A или IEC LR6)
    Диапазон измерения сопротивления изоляции 0,01 МОм ... 100,0 ГОм
    Испытательное напряжение при измерении сопротивления изоляции 250, 500, 1000 и 2500 В
    Погрешность испытательного напряжения +20 ~ 0 %
    Ток короткого замыкания при измерении сопротивления изоляции 3,0 мА (номинальное)
    Определение наличия напряжения при измерении сопротивления изоляции блокировка измерения при наличии на входе напряжения больше 20 В
    Максимальная емкостная нагрузка при измерении сопротивления изоляции до 1 мкФ
    Температура хранения -40 ... +60 °C
    Температура эксплуатации +40 °C
    Максимальная высота хранения и транспортировки 12 000 м
    Максимальная высота эксплуатации 2000 м 1000 В КАТ III, 3000 м 1000 В КАТ II
    Температурный коэффициент 0,05 х (заявленная погрешность) на °C при температуре до 18 °C или больше 28 °C
    Относительная влажность 40-75 % (40-60 % для сопротивления изоляции больше 1 ГОм)
    Размеры, Д х Ш х В 180 х 140 х 65 мм
    Масса около 900 г (включая батарею питания)

    * -  ПКЗН – показание прибора, ЕМР – значение единицы младшего разряда

  • Комплект поставки MS5205

    № Наименование Количество
    1 Мегаомметр MS5205 1
    2 Щуп с соединительным проводом 2
    3 Зажим-крокодил 2
    4 Элемент питания, тип AA LR6 8
    5 Руководство по эксплуатации 1
