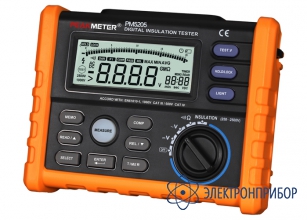

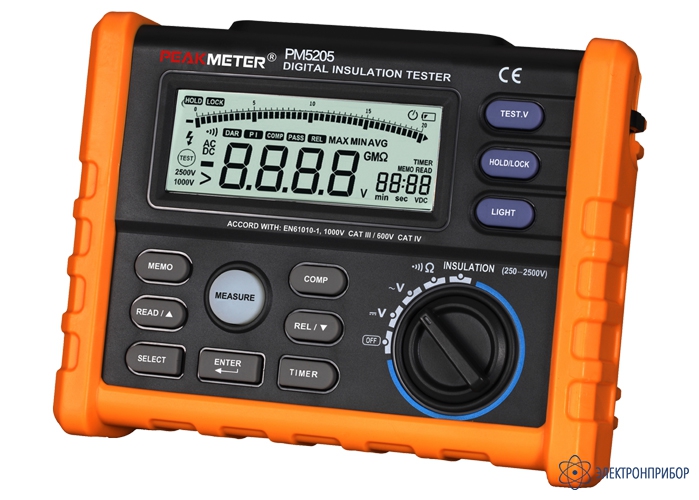

PeakMeter MS5205 — измеритель сопротивления изоляции

Код товара: 49482

  • Особенности измерителя сопротивления изоляции PeakMeter MS5205:

    • Диапазон измерения сопротивления изоляции: от 0.01 МОм до 100.0 ГОм;
    • Испытательное напряжение при измерении сопротивления изоляции: 250, 500, 1000 или 2500 В;
    • Определение наличия напряжения при измерении сопротивления изоляции: блокировка измерения при наличии на входе напряжения больше 20 В;
    • Автоматическое вычисление индекса поляризации и диэлектрического поглощения;
    • Автоматическая разрядка для емкостной нагрузки;
    • Таймер измерений для функции измерения сопротивления изоляции;
    • Память данных: 20 значений;
    • Функция сравнения измерений;
    • Режим относительных измерений;
    • Определения максимального, минимального и средних значений;
    • Подсветка дисплея;
    • Автоотключение: 10 минут простоя;
    • Фиксация показаний;
    • Индикатор разряженной батареи.

  • Технические характеристики измерителя сопротивления изоляции PeakMeter MS5205:

    Параметр Диапазоны измерения Погрешность
    Постоянное напряжение 200 В/1000 В ±(0,5% + 5)
    Переменное напряжение 200 В/750 В ±(1,5% + 5)
    Сопротивление 20 Ом/200 Ом ±(1,0% + 5)
    Сопротивление изоляции испытательное напряжение 250 В:
    0 - 250 МОм    		 ±(3,0% + 5)
    испытательное напряжение 500 В:
    0 - 500 МОм    		 ±(3,0% + 5)
    испытательное напряжение 1000 В:
    0 - 1000 МОм    		 ±(3,0% + 5)
    испытательное напряжение 2500 В:
    0 - 2000 МОм    		 ±(3,0% + 5)
    2000 МОм - 20 ГОм ±(5,0% + 0,2 ГОм)
    20 ГОм - 100 ГОм ±(10,0% + 2 ГОм)
    Звуковая прозвонка При сопротивлении цепи менее 3 Ом, включается звуковой сигнал
    Параметр Диапазоны измерения Погрешность
    Общие характеристики
    Соответствие стандартам Отвечает требованиям стандартов IEC/EN 61010-1: категория CAT III – 1000 В, категория CAT IV – 600 В
    Максимальное измеряемое напряжение Постоянное – 1000 В;
    переменное – 750 В
    Защита от перегрузки При использовании входных гнезд HI и LO – до 600 В;
    При использовании входных гнезд V и COM в режиме измерения напряжения – до 1200 В;
    в прочих измерительных режимах – до 250 В
    Батареи Восемь батарей АА (NEDA 15A или IEC LR6) – на 1000 часов измерений или не менее 1000 стандартных тестов изоляции 1000 В на 1 МОм с длительностью испытания 5 с и промежутками по 25 с (при комнатной температуре и использовании свежих щелочных батарей)
    Диапазон измеряемого сопротивления изоляции От 0,01 МОм до 100,0 ГОм
    Тестирующее напряжение при проверке изоляции 250, 500, 1000, 2500 Вольт
    Питающее напряжение при проверке изоляции +20%, - 0%
    Тестовый ток короткого замыкания при проверке изоляции Номинальное значение 3,0 мА
    Критерий присутствия напряжения в цепи при проверке изоляции Проверка откладывается, если напряжение >20 В до запуска проверки
    Максимальная емкостная нагрузка изоляции До 1 мкФ
    Температура хранения -40°С – 60°С
    Температура работы 0°С – 40°С
    Предельная высота хранения 12000 м
    Предельная рабочая высота 2000 м – 1000 В CAT III, 3000 м – 1000 В CAT II
    Температурный коэффициент 0,05 х (указанная точность)/ºC (при <18°C или >28°С)
    Относительная влажность 40%–75% (40%–60% при сопротивлении изоляции >1 ГОм)
    Размеры 180 мм х 140 мм х 65 мм
    Масса Приблизительно 900 г (с учетом массы батарей)

    Погрешность определяется как ±(% от показания + число значений единицы младшего разряда).

  • Комплект поставки PeakMeter MS5205

    № Наименование Количество
    1 Измеритель сопротивления изоляции PeakMeter MS5205 1
    2 Измерительные провода 2
    3 Измерительные зажимы 2
    4 Батарея тип АА (LR6) 6
    5 Сумка чехол 1
    6 Руководство по эксплуатации 1
