ЗПЛТ-1-01 — заземление переносное линейное

Код товара: 61014
  • 4 варианта исполнения

    Назначение заземления переносного линейного ЗПЛТ-1-01:

    Заземления переносные линейные ЗПЛТ-1-01 с заземляющим спуском и ЗПЛТ-1-02 без заземляющего спуска предназначены для защиты персонала при работе на отключенных участках воздушных линий напряжением до 1,0 кВ путем закорачивания между собой трех фазных, нулевого и фонарного проводов.

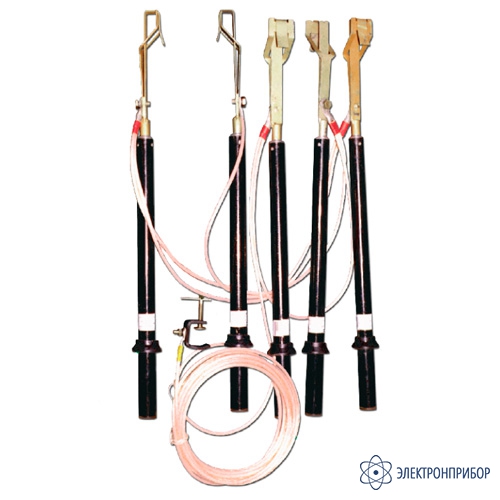

    Заземление ЗПЛТ-1-01 с заземляющим спуском содержит: пять несъемных стеклопластиковых штанг 1 для установки заземления, оснащенных электродинамическими зажимами 2 и ограничительными кольцами 3; четыре закорачивающих провода 4 в прозрачной изоляции; заземляющий спуск 5 со струбциной 6.

    1 — электроизолирующая штанга;
    2 — электродинамический зажим;
    3 — ограничительное кольцо;
    4 — закорачивающий провод;
    5 — заземляющий спуск;
    6 — заземляющая струбцина.

    По согласованию с заказчиком заземление ЗПЛТ-1-01 может оснащаться струбциной с изолирующей рукояткой аналогично заземлению ЗПЛТ-15-01.

    Заземление переносное линейное ЗПЛТ-1-01 с заземляющим спуском устанавливают на ВЛ только с опоры. Для этого в торцевых частях несъемных электроизолирующих штанг заземления могут быть предусмотрены полости для соединения со штангами ШЭУ-10-4-5,1 или ШЭУ-10-5-6,6, поставляемыми за дополнительную плату.

    Преимущества заземления переносного линейного ЗПЛТ-1-01:

    • неразъемное соединение штанг с фазными зажимами не позволяет устанавливать зажимы заземления на провод голой рукой;
    • защитная диэлектрическая прозрачная морозостойкая (полиуретановая) оболочка проводов, значительно повышающая электробезопасность работающего на ВЛ персонала;
    • электродинамические зажимы для предотвращения сбрасывания с проводов при протекании ударных токов короткого замыкания;
    • места входов медного провода с изоляцией в медные луженые кабельные наконечники закрыты двумя отрезками термоусадочной трубки для защиты провода от изломов.

  • Технические характеристики заземления переносного линейного ЗПЛТ-1-01:

    Параметр Значение
    ЗПЛТ-1-01-16 ЗПЛТ-1-01-25 ЗПЛТ-1-01-35 ЗПЛТ-1-01-50
    Рабочее напряжение, кВ, не более 1
    Количество зажимов, шт. 5
    Сечение заземляющего провода, мм2, не менее 16 25 35 50
    Длина закорачивающего провода между зажимами, мм, не менее 800
    Длина заземляющего спуска, мм, не менее 9000
    Общая длина провода, мм, не менее 12200
    Ток термической стойкости при длительности выдержки 3,0 с, кА 2,5
    Длина изолирующей части штанги, мм, не менее 380
    Общая длина штанги с зажимом, мм, не менее 730
    Масса заземления, кг, не более 5,1

  • Комплект поставки ЗПЛТ-1-01

    № Наименование Количество
    1 Заземление переносное линейное ЗПЛТ-1-01 с выбранным диаметром сечения заземляющего провода 1
