ЗПЛТ-1-02 — заземление переносное линейное

Код товара: 61021
  • 4 варианта исполнения

    Назначение заземления переносного линейного ЗПЛТ-1-02:

    Заземления переносные линейные ЗПЛТ-1-01 с заземляющим спуском и ЗПЛТ-1-02 без заземляющего спуска предназначены для защиты персонала при работе на отключенных участках воздушных линий напряжением до 1,0 кВ путем закорачивания между собой трех фазных, нулевого и фонарного проводов.

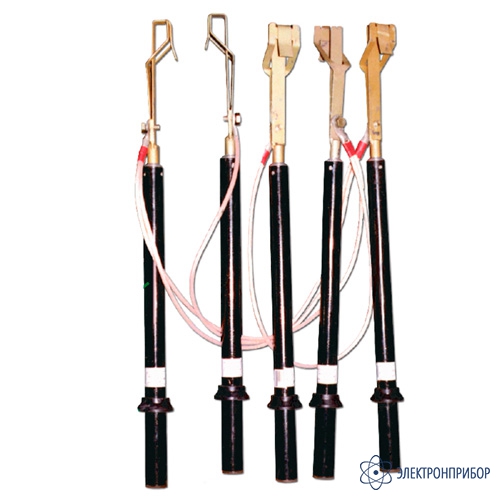

    Заземление ЗПЛТ-1-02 без заземляющего спуска состоит из пяти несъемных электроизолирующих штанг из стеклопластика 1, оснащенных электродинамическими зажимами 2 и ограничительными кольцами 3, и четырех закорачивающих проводов 4 в прозрачной изоляции.

    1 — электроизолирующая штанга;

    2 — электродинамический зажим;

    3 — ограничительное кольцо;

    4 — закорачивающий провод.

    Преимущества заземления переносного линейного ЗПЛТ-1-02:

    • неразъемное соединение штанг с фазными зажимами не позволяет устанавливать зажимы заземления на провод голой рукой;
    • защитная диэлектрическая прозрачная морозостойкая (полиуретановая) оболочка проводов, значительно повышающая электробезопасность работающего на ВЛ персонала;
    • электродинамические зажимы для предотвращения сбрасывания с проводов при протекании ударных токов короткого замыкания;
    • места входов медного провода с изоляцией в медные луженые кабельные наконечники закрыты двумя отрезками термоусадочной трубки для защиты провода от изломов.

  • Технические характеристики заземления переносного линейного ЗПЛТ-1-02:

    Параметр Значение
    ЗПЛТ-1-02-25 ЗПЛТ-1-02-35 ЗПЛТ-1-02-50 ЗПЛТ-1-02-70
    Рабочее напряжение, кВ, не более 1
    Количество зажимов, шт. 5
    Сечение заземляющего провода, мм2, не менее 25 35 50 70
    Длина закорачивающего провода между зажимами, мм, не менее 800
    Длина заземляющего спуска, мм, не менее -
    Общая длина провода, мм, не менее 3200
    Ток термической стойкости при длительности выдержки 3,0 с, кА 3,6
    Длина изолирующей части штанги, мм, не менее 380
    Общая длина штанги с зажимом, мм, не менее 730
    Масса заземления, кг, не более 3,8

  • Комплект поставки ЗПЛТ-1-02

    № Наименование Количество
    1 Заземление переносное линейное ЗПЛТ-1-02 с выбранным диаметром сечения заземляющего провода 1
