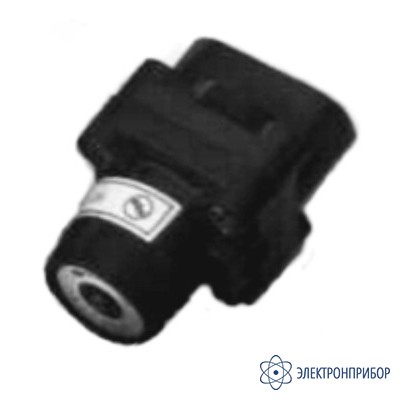

СДГ-111А — cтабилизатор давления газа

Код товара: 28054

  • Особенности стабилизатора давления газа СДГ-111А:

    Предназначен для регулирования и стабилизации давления газа в линии «после себя» в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4 по ГОСТ 15150-69.

    Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 14118-85, резина НО-68-1 по ТУ38.005.1116-73, резина ИРП-1287 по ТУ38.005.1166-73, мембранное полотно гр. I или VIII по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75.

  • Технические характеристики стабилизатора давления газа СДГ-111А:

    Параметр Значение
    Давление газа на входе 0,16...1 МПа (1,6…10 кгс/см2)
    Стабилизируемое давление на выходе 0,01...0,1 МПа (0,1…1 кгс/см2)
    Расход газа (по воздуху) 1...200 л/ч
    Изменение стабилизируемого давления при изменении давления на входе на 100 кПа, не более 1,4 кПа (0,014 кгс/см2)
    Изменение установленного стабилизируемого давления на выходе за 30 суток работы, не более 2,5 кПа (0,025 кгс/см2)
    Параметры анализируемой среды:
          температура газа на входе в стабилизатор50°С
          относительная влажность газа на входе в стабилизатор, не более
          содержание механических примесей при размере частиц не более 5 мкм, не более    		 -10…+50°С 80% 1 мг/м3
    Габаритные размеры, не более 42×42×66 мм
    Масса стабилизатора, не более 0,25 кг
    Средний срок службы, не менее 8 лет

    Рабочее положение стабилизатора - любое.

    Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.

  • Комплект поставки СДГ-111А

    № Наименование Количество
    1 Стабилизатор давления газа СДГ-111А 1
