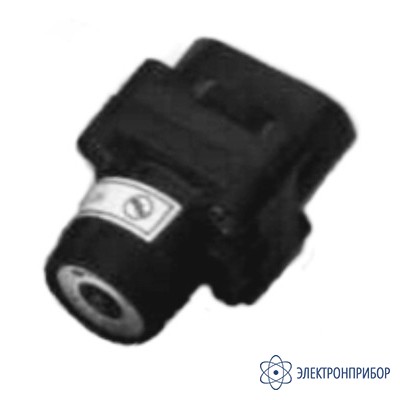

СДГ-111Г — cтабилизатор давления газа
Код товара: 28055-
-
Производитель
Особенности стабилизатора давления газа СДГ-111Г:
Предназначен для регулирования и стабилизации давления газа в линии «после себя» в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 14118-85, резина НО-68-1 по ТУ38.005.1116-73, мембранное полотно гр. I или VIII по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75.
-
-
Технические характеристики стабилизатора давления газа СДГ-111Г:
Параметр Значение Давление газа на входе 0,16...1 МПа (1,6…10 кгс/см2) Стабилизируемое давление на выходе от разрежения 0,03 МПа до избыточного давления 0,04 МПа
(от разрежения 0,3 кгс/см2 до избыточного давления 0,4 кгс/см2)Расход газа (по воздуху) 1...200 л/ч Опорное давление 0…0,06 МПа (0…0,6 кгс/см2) Изменение стабилизируемого давления при изменении давления на входе на 100 кПа, не более 1,4 кПа (0,014 кгс/см2) Изменение установленного стабилизируемого давления на выходе за 30 суток работы, не более 2,5 кПа (0,025 кгс/см2) Параметры анализируемой среды:
температура газа на входе в стабилизатор50°С
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей при размере частиц не более 5 мкм, не более-10…+50°С
80%
1 мг/м3Габаритные размеры, не более 42×42×66 мм Масса стабилизатора, не более 0,25 кг Средний срок службы, не менее 8 лет Стабилизатор имеет герметичную надмембранную камеру опорного давления, благодаря чему он может работать в режиме стабилизатора перепада давления.
Рабочее положение стабилизатора - любое.
Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.
-
Комплект поставки СДГ-111Г
№ Наименование Количество 1 Стабилизатор давления газа СДГ-111Г 1
