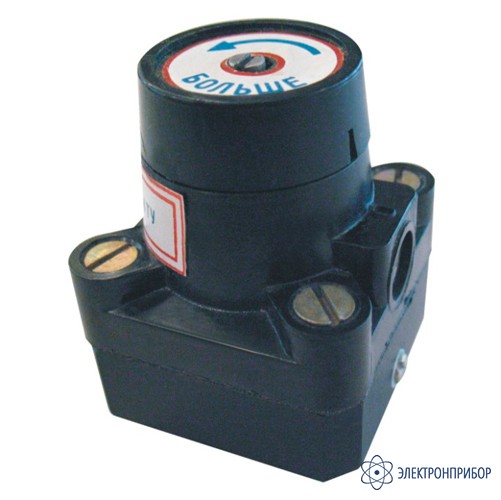

СДГ-116А — cтабилизатор давления газа
Код товара: 28056-
-
Производитель
Особенности стабилизатора давления газа СДГ-116А:
Предназначен для регулирования и стабилизации давления газа в линии «до себя» в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ4 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 14118-85, резина НО-68-1 по ТУ38.005.1116-73 и ИРП-1287 по ТУ38.005.1166-73, мембранное полотно гр. I или VIII по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75.
-
-
Технические характеристики стабилизатора давления газа СДГ-116А:
Параметр Значение Стабилизируемое давление 10…60 и 60…100 кПа
(0,1…0,6 и 0,6…1 кгс/см2)Расход газа (по воздуху):
при стабилизируемом давлении 10…60 кПа
при стабилизируемом давлении 60…100 кПа
3...60 л/ч
3...200 л/чПерепад давления, не менее 30 кПа (0,3 кгс/см2) Изменение стабилизируемого давления при изменении давления на выходе на 10 кПа, не более 0,2 кПа (0,002 кгс/см2) Изменение установленного стабилизируемого давления на выходе за 30 сут работы, не более 2,5 кПа (0,025 кгс/см2) Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей при размере частиц не более 5 мкм, не более
-10…+50°С
80%

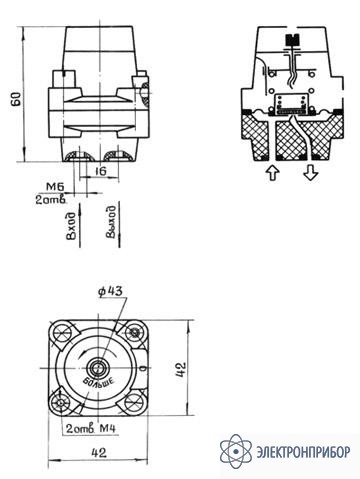

1 мг/м3Габаритные размеры, не более 42×42×60 мм Масса стабилизатора, не более 0,15 кг Средний срок службы, не менее 8 лет Рабочее положение стабилизатора - любое.
Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.
-
Комплект поставки СДГ-116А
№ Наименование Количество 1 Стабилизатор давления газа СДГ-116А 1
