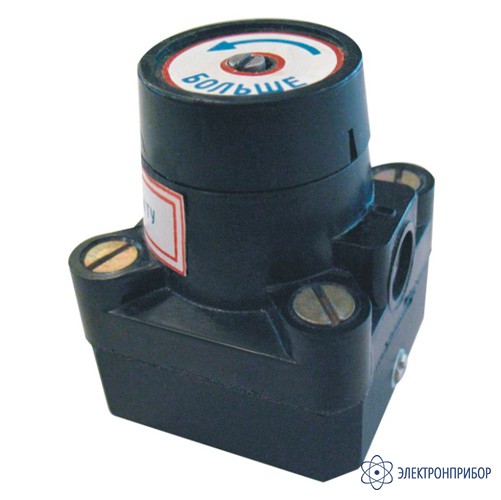

СДГ-116Г — cтабилизатор давления газа

Код товара: 28057
  • Cтабилизатор давления газа СДГ-116Г Cтабилизатор давления газа СДГ-116Г

    Особенности стабилизатора давления газа СДГ-116Г:

    Предназначен для регулирования и стабилизации давления газа в линии «до себя» в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ4 по ГОСТ 15150-69.

    Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 14118-85, резина НО-68-1 по ТУ38.005.1116-73, резина ИРП-1287 по ТУ38.005.1166-73, мембранное полотно гр. I или VIII по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75.

  • Технические характеристики стабилизатора давления газа СДГ-116Г:

    Параметр Значение
    Стабилизируемое давление от разрежения 30 кПа до
    избыточного 40 кПа
    (от разрежения 0,3 кгс/см2 до
    избыточного 0,4 кгс/см2)
    Опорное давление 0…60 кПа (0…0,6 кгс/см2)
    Расход газа (по воздуху) 3...200 л/ч
    Изменение стабилизируемого давления при изменении давления на выходе
    на 10 кПа, не более    		 0,2 кПа (0,002 кгс/см2)
    Изменение установленного стабилизируемого давления
    за 30 суток работы, не более    		 2,5 кПа (0,025 кгс/см2)
    Перепад давления, не менее 30 кПа (0,3 кгс/см2)
    Параметры анализируемой среды:
         температура газа на входе в стабилизатор
         относительная влажность газа на входе в стабилизатор, не более
         содержание механических примесей при размере частиц не более 5 мкм, не более
    -10…+50°С
    80%
    1 мг/м3

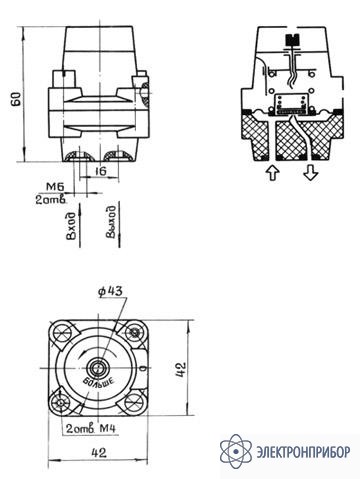

    Габаритные размеры, не более 42×42×60 мм
    Масса стабилизатора, не более 0,15 кг
    Средний срок службы, не менее 8 лет

    Стабилизатор имеет герметичную надмембранную камеру опорного давления, благодаря чему он может работать в режиме стабилизатора перепада давления.

    Рабочее положение стабилизатора - любое.

    Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.

  • Комплект поставки СДГ-116Г

    № Наименование Количество
    1 Стабилизатор давления газа СДГ-116Г 1
