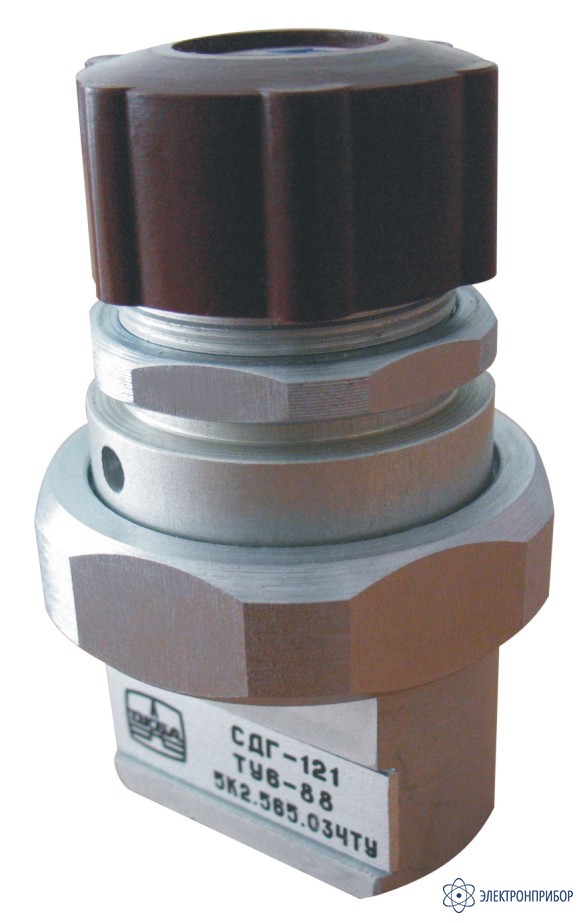

СДГ-121 — cтабилизатор давления газа
Код товара: 28058-
-
Производитель
Особенности стабилизатора давления газа СДГ-121:
Предназначен для регулирования и стабилизации давления газа в линии «после себя» в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ4.2 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплавы Д16Т по ГОСТ 4784-97, 40КХНМ по ГОСТ 14118-85, фторопласт 4 по ГОСТ 10007-80, резины на основе фторкаучука ИРП-1287 по ТУ38.005-1166-73, НО-68-1 по ТУ38.005.1166-73, мембранное полотно гр. I или VIII по ТУ38.005.6109-77.
-
-
Технические характеристики стабилизатора давления газа СДГ-121:
Параметр Значение Давление газа на входе 0,6...1,0 мПа (6…10 кгс/см2) Стабилизируемое давление газа на выходе 0,1...0,5 мПа (1…5 кгс/см2) Расход газа через стабилизатор (по воздуху) 0,2...240 л/ч Изменение стабилизируемого давления при изменении давления на входе на 100 кпа, не более 1,4 кПа (0,014 кгс/см2) Изменение стабилизируемого давления за 30 суток работы, не более 5 кПа (0,05 кгс/см2) Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей при размере частиц не боле 5 мкм, не более
-10…+50°С
80%
1 мг/м3Габаритные размеры, не более Ø50×75 мм Масса стабилизатора, не более 0,3 кг Средний срок службы, не менее 8 лет Рабочее положение стабилизатора - любое.
Стабилизатор устанавливается верхней крышкой в отверстие панели и закрепляется гайкой М30×1.
-
Комплект поставки СДГ-121
№ Наименование Количество 1 Стабилизатор давления газа СДГ-121 1
