СПД-11 — стабилизатор перепада давления газа
Код товара: 28061-
-
Производитель
Особенности стабилизатора перепада давления газа СПД-11:
Предназначен для поддержания установленного перепада давления газа в линии «после себя» относительно опорного давления в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: сталь 12Х18Н10Т по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 10994-74, резины марок ИРП-1130 по ОСТ38.533-73 и ИРП-1287 по ТУ38.005.1166-73, НО-68-1 по ТУ38.005.1166-73, фенопласт Э-21-450-44 по ТУ6-05-031-441-75, мембранное полотно гр. VI по ТУ38.005.6109-77, пластикат ПП-В по ОСТ6-19-503-79.
-
-
Технические характеристики стабилизатора перепада давления газа СПД-11:
Параметр Значение Давление на входе 0...250 кПа (0…2,5 кгс/см2) Перепад между давлениями газа на входе и выходе, не менее 20 кПа (0,2 кгс/см2) Опорное давление 0...60 кПа (0…0,6 кгс/см2) Стабилизируемый перепад давления от разрежения 20 кПа до
избыточного давления 30 кПа
(от разрежения 0,2 кгс/см2 до
избыточного 0,3 кгс/см2)Расход газа через стабилизатор 1...60 л/ч Изменение перепада на мембране при изменении давления на входе на 10 кПа, не более 0,2 кПа (0,002 кгс/см2) Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей при размере частиц не более 1 мкм, не более
-10…+50°С
80%

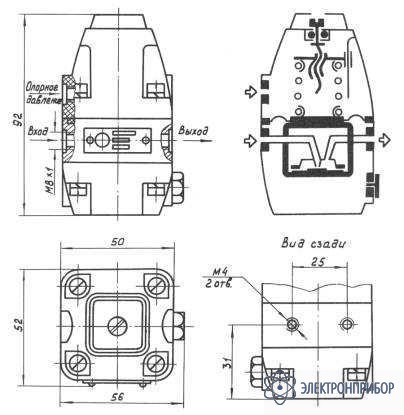

1 мг/м3Габаритные размеры, не более 52×56×92 мм Масса стабилизатора, не более 0,6 кг Вероятность безотказной работы за 2000 ч 0,96 Средний срок службы, не менее 8 лет -
Комплект поставки СПД-11
№ Наименование Количество 1 Стабилизатор перепада давления газа СПД-11 1
