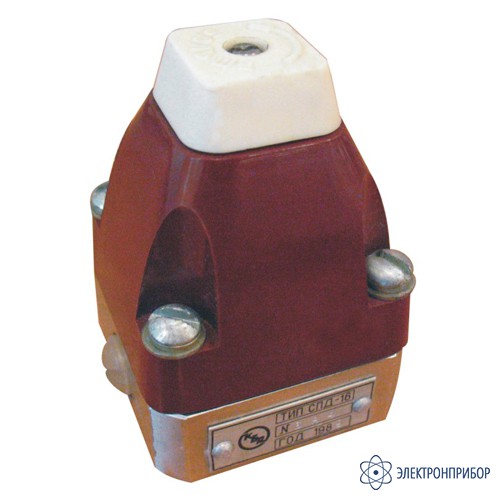

СПД-16 — стабилизатор перепада давления газа
Код товара: 28062-
-
Производитель
Особенности стабилизатора перепада давления газа СПД-16:
Предназначен для поддержания установленного перепада давления газа в линии «до себя» относительно опорного давления в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: сталь 12Х18Н10Т по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 10994-74, резины марок ИРП-1130 по ОСТ38.533-73 и ИРП-1287 по ТУ38.005.1166-73, НО-68-1 по ТУ38.005.1166-73, мембранное полотно гр. VI по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75, пластикат ПП-В по ОСТ6-19-503-79.
-
-
Технические характеристики стабилизатора перепада давления газа СПД-16:
Параметр Значение Давление на входе от разрежения 20 кПа до
избыточного давления 100 кПа
(от разрежения 0,2 кгс/см2 до
избыточного давления 1 кгс/см2)Перепад между давлениями газа на входе и выходе, не менее 20 кПа (0,2 кгс/см2) Опорное давление 0...60 кПа (0…0,6 кгс/см2) Стабилизируемый перепад давления на мембране минус 20…плюс 30 кПа
(минус 0,2 кгс/см2…плюс 0,3 кгс/см2)Расход газа через стабилизатор 1...60 л/ч Изменение перепада на мембране при изменении
давления на входе на 10 кПа, не более0,2 кПа (0,002 кгс/см2) Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей при размере частиц не более 1 мкм, не более
-10…+50°С
80%
1 мг/м3Габаритные размеры, не более 50×52×84 мм Масса стабилизатора, не более 0,6 кг Средний срок службы, не менее 8 лет Рабочее положение стабилизатора - любое.
Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.
-
Комплект поставки СПД-16
№ Наименование Количество 1 Стабилизатор перепада давления газа СПД-16 1
