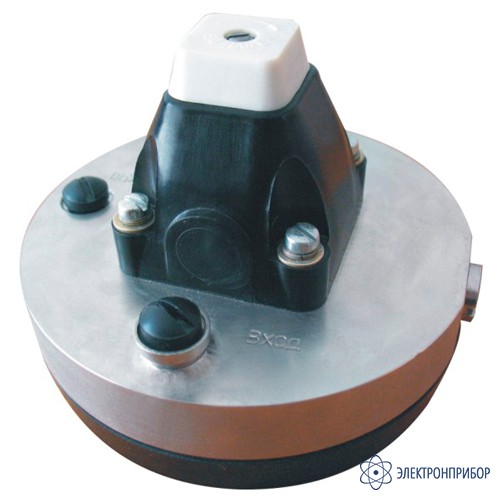

СРГ-23 — cтабилизатор расхода газа

Код товара: 28066

Описание
Характеристики
Комплектация
Показать всё

Производитель

Ангарское ОКБА

Особенности стабилизатора расхода газа СРГ-23:

Предназначен для автоматического поддержания установленного объемного расхода газа в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.

Подводимый газ не должен взаимодействовать с материалами: сталь 12Х18Н10Т по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 10994-74, резины марок ИРП-1130 по ОСТ38.533-73, ИРП-1287 по ТУ38.005.1166-73, НО-68-1 по ТУ38.005.1166-73, мембранное полотно гр. VI по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75, пластикат ПП-В по ОСТ6-19-503-79.

Значения номинального стабилизируемого расхода газа (по воздуху), на которые выпускаются исполнения стабилизатора:

СРГ-23А	1 л/ч
СРГ-23Б	1,6 л/ч
СРГ-23В	2,5 л/ч
СРГ-23Г	4 л/ч
СРГ-23Д	6 л/ч
СРГ-23Е	10 л/ч
СРГ-23Ж	16 л/ч
СРГ-23И	25 л/ч
СРГ-23К	40 л/ч
СРГ-23Л	60 л/ч
СРГ-23М	200 л/ч

При заказе стабилизатора на другие газы необходимо указать тип газа, а в случае газовой смеси указать %-ное содержание каждого компонента.

Технические характеристики стабилизатора расхода газа СРГ-23:

Параметр	Значение
Давление газа на входе для всех стабилизаторов, кроме СРГ-23М	4…60 кПа (0,04…0,6 кгс/см²)
Давление газа на входе для стабилизатора СРГ-23М	20…60 кПа (0,2…0,6 кгс/см²)
Давление газа на выходе	от разрежения 5 кПа до избыточного 5 кПа (от разрежения 0,05 кгс/см² до избыточного 0,05 кгс/см²)
Разность давлений между входом и выходом для всех стабилизаторов кроме СРГ-23М, не менее	4 кПа (0,04 кгс/см²)
Разность давлений между входом и выходом для стабилизатора СРГ-23М, не менее	10 кПа (0,1 кгс/см²)
Параметры анализируемой среды: температура газа на входе в стабилизатор относительная влажность газа на входе в стабилизатор, не более содержание механических примесей: при размере частиц не более 1 мкм (расход газа до 4 л/ч), не более при размере частиц не более 5 мкм (расход газа более 4 л/ч), не более	+5…+50°С 80% 1 мг/м³ 1 мг/м³
Изменение установленного расхода газа за 7 суток работы, не более	±2,5%

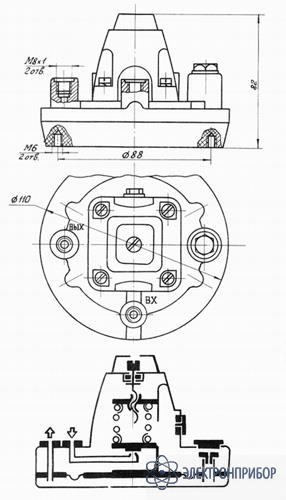

Габаритные размеры, не более	Ø110×82 мм
Масса стабилизатора, не более	1,5 кг
Средний срок службы, не менее	8 лет
