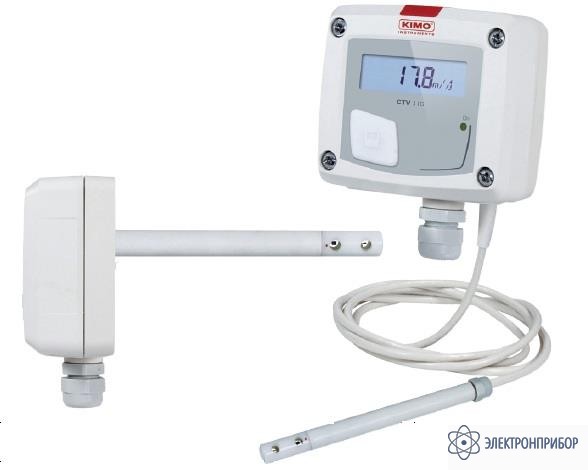

CTV110-VOA150 — датчик температуры и скорости воздушного потока

Код товара: 32483
  • 60867-15

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      60867-15 до 10.06.2021

    • Производитель

      KIMO, Франция

    Назначение датчика температуры и скорости воздушного потока CTV110-VOA150

    Датчик температуры и скорости воздушного потока CTV110-VOA150 применяется для измерения температуры и скорости воздушного потока окружающей среды.

    Основные свойства датчика температуры и скорости воздушного потока CTV110-VOA150

    • диапазон измерения от 0 до 30 м/с и от 0 до 50°C;
    • активный выход 0-10 В (3- или 4-проводное подключение);
    • корпус из пластика ABS V0 со степенью защиты IP65 с дисплеем;
    • поочередное отображение значений скорости воздушного потока и температуры;
    • простая система монтажа методом "1/4 оборота" и настенная память;
    • корпус с упрощенной системой монтажа.

  • Технические характеристики датчика температуры и скорости воздушного потока CTV110-VOA150

    Параметр Значение
    Канал измерения температуры
    Единицы измерения °C,°F
    Диапазон измерения От 0 до 50 °C (предусмотрена возможность настройки выходного сигнала в диапазонах: от-20 до+80 °C)
    Погрешность* ±0,3% от показаний ±0,25 °C
    Быстродействие 1/e (63%) 5 с
    Тип датчика Pt100 1/3 DIN
    Разрешение 0,1°C
    Рабочая среда Воздух и нейтральный газ
    Канал измерения скорости воздушного потока
    Параметры выхода От 0 до 5 м/с,от 0 до 10м/с, от 0 до 15 м/с, от 0 до 20м/с и от 0 до 30 м/с
    Погрешность* От 0 до 3 м/с: ±3% от показаний ±0,05м/с; от 3 до 30 м/с: ±3% от показаний ±0,2 м/с
    Единицы измерений м/с и фут/мин
    Быстродействие 1/e (63%) 2 с
    Разрешение От 0 до 3 м/с: 0,01м/с; от 3 до 30 м/с: 0,1 м/с
    Рабочая среда Воздух и нейтральные газы
    Монтаж Установка в воздуховод, длина зонда 150 мм
    Материал Пластик ABS V0 согласно UL94
    Степень защиты IP65
    Дисплей 10-разрядный ЖК-дисплей Размеры: 50 x 17 мм
    Поочередное отображение значений Скорости воздушного потока и температуры
    Высота символов значения 10 мм единицы измерения: 5 мм
    Кабельный ввод для кабелей С диаметром не более 8 мм
    Масса 164 г
    Кабель выносного датчика Длина 2 м, диаметр 4,8 мм в силиконовой изоляции
    Выход/источник питания - Активный 0-10 В, 3- или 4-проводное подключение;
    - максимальная нагрузка: 500Ом (4-20 мА);
    - минимальная нагрузка: 1 кОм (0-10 В)
    Потребляемая мощность Минимальная нагрузка:1 кОм (0-10 В) 40мА (0-10 В)
    Электромагнитная совместимость EN61326
    Электрическое соединение Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм2
    Связь с ПК Кабель типа mini-Din с разъемом USB от компании Kimo
    Рабочая температура От 0 до +50°С
    Температура хранения От -10 до +70°С

    * Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.

    В соответствии с документами NFX15-113 и Charter 2000/2001 HYGROMETERS, величина гарантированного предела погрешности (GAL), рассчитанная с учетом коэффициента запаса относительной влажности 2, составляет ±2,58% отн.вл. при температуре от 18 до 28° в диапазоне измерения относительной влажности от 3 до 98%. Дрейф величины относительной влажности датчика составляет не более на 1% в течение года.

  • Комплект поставки CTV110-VOA150

    № Наименование Количество
    1. Датчик температуры и скорости воздушного потока CTV110-VOA150 1
