АКИП 2503, АКИП2503
Измерители мощности лабораторные

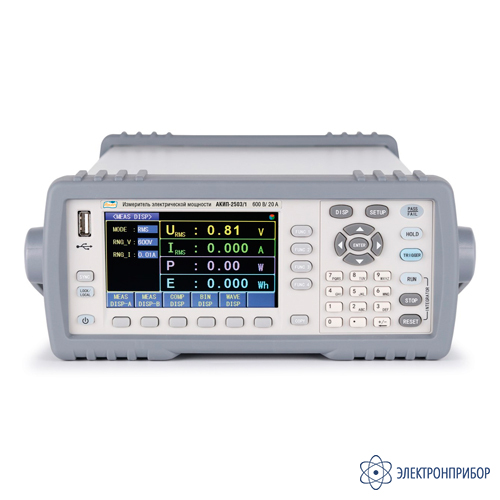

АКИП-2503 — измеритель мощности
Код товара: 81423-
-
Гарантия
1 год
-
Производитель
Функции измерителя мощности АКИП-2503:
- число каналов: 1;
- измерение частоты напряжения и тока, напряжения и силы постоянного и переменного тока, коэффициента мощности, электрической мощности (активной, полной, реактивной), фазового сдвига, гармонических составляющих напряжения и силы тока;
- измеряемые параметры: Urms, Irms, Uac, Iac, Udc, Idc, Freq, PF, CFu, P, CFi, VA, Up-p, VAR, Ip-p, E, Upk+/Upk-, Ipk+/Ipk, THDu, THDi, Uthd/Ithd, Uh_n/Ih_n;
- дисплей высокого разрешения: диагональ 11 см, TFT, разрешение 480 x 272;
- испытание переменного и постоянного тока;
- измерения больших токов (до 40А);
- отображение формы сигнала: обеспечивает базовую функцию отображения формы сигнала входного сигнала и встроенное отображение формы сигнала мощности;
- режимы расширенного отображения: традиционный четырехоконный дисплей; полноэкранный дисплей с полным набором параметров;
- более высокая точность измерений и более высокая скорость обновления данных за счет применения технология фазовой автоподстройки частоты;
- более высокий диапазон частотного тестирования и более широкая частотная характеристика;
- режимы отображения множественного гармонического анализа: режим списка, гистограмма;
- гибкий интегральный контроль энергии: обеспечивает непрерывный контроль времени и ручное управление работой и остановкой интегрального энергетического комплекса;
- сохранение данных и скриншотов на USB-flash;
- интерфейсы: USB HOST, USB DEVICE, HANDLER, RS232, опция - RS485 (взамен RS232);
- протокол связи: поддержка набора команд SCPI и анализ инструкций ModBus;
- изолированные входы U/I (floating) на задней панели;
- функция компаратора — звуковая и световая сигнализация превышения предела;
- функция управляемого синхронного источника запуска.
Области применения измерителя мощности АКИП-2503:
- бытовая техника: тестирование энергоэффективности телевизоров, холодильников, кондиционеров, стиральных машин, пылесосов, водонагревателей и других приборов;
- промышленность: испытание электрооборудования, двигателей, трансформаторов, зарядных устройств, силовых установок, источников питания, испытания электростанций;
- освещение: испытание осветительных приборов, светодиодных ламп;
- новая энергия: фотоэлектрические модули, электромобили, ветроэнергетика.
-
-
Состав серии по моделям измерителя мощности АКИП-2503:
Модель Параметры АКИП-2503/1 1-Ф, 600 В, 40 А, DC/45 … 420 Гц + анализ гармоник АКИП-2503/2 1-Ф, 600 В, 20 А, DC/45 … 420 Гц + анализ гармоник АКИП-2503/3 1-Ф, 600 В, 2 А, DC/45 … 420 Гц + анализ гармоник АКИП-2503/4 1-Ф, 600 В, 20 А, DC/45 … 420 Гц + анализ гармоник Технические характеристики измерителя мощности серии АКИП-2503:
Параметр Значение АКИП-2503/1 АКИП-2503/2 АКИП-2503/3 АКИП-2503/4 Количество каналов 1 канальный Режим подключения Однофазный двухпроводной (1P2W) Базовая погрешность ±0,15% изм + 0,2% диапазона +1 емр Основные функции измерения AC + + + + DC + + + + Измерение микротока + Измерения больших токов + Анализ гармоник + + + Измерение мощности + + + + Режим отображения Данные + + + + Осциллограмма + + + + Гармоническая гистограмма + + + + Напряжение Предел измерения 5-75 В/ 150 В/ 300 В/ 600 В, автоматический, ручной Разрешение 0,01 В (<100 В)
0,1 В (>=100 В)Входной импеданс ≥ 1 МОм Максимальное входное напряжение 600 В Погрешность измерения
(DCV/ ACV синусоид. сигнал)для DC/AC в диапазоне 45-75 Гц ±0,15% изм + 0,2% диапазона +1 емр для AC в диапазоне 75-400 Гц ±0,3% изм + 0,2% диапазона +1 емр Ток Предел измерения 10мА/30мА/100мА/400мА/ 1А/3А/10А/40А
вх. импеданс 200мОм; 1A/31A/3А/10A/40A вх. импеданс 2мОм10мА/30мА/100мА/400мА
вх. импеданс 200мОм;
1,5 А/5 А/20 А вх. импеданс 4мОм1мА/3мА/10мА/40мА
вх. импеданс 2Ом;
150 мА/500мА/2А вх. импеданс 200мОм10мА/30мА/100мА/400мА
вх. импеданс 200мОм;
1,5 А/5 А/20 А вх. импеданс 4мОмМаксимальное разрешение 10 мкА 10 мкА 1 мкА 10 мкА Максимальный входной ток 40 А 20 А 2 А 20 А Погрешность измерения (синусоид. сигнал) для DC/AC в диапазоне 45-75 Гц ±0,15% изм + 0,2% диапазона +30 емр (до 100мА)
±0,15% изм + 0,2% диапазона +1 емр (до 40А)±0,15% изм + 0,2% диапазона +30 емр (до 100мА)
±0,15% изм + 0,2% диапазона +1 емр (до 20А)±0,15% изм + 0,2% диапазона +1 емр (до 2А) ±0,15% изм + 0,2% диапазона +30 емр (до 100мА)
±0,15% изм + 0,2% диапазона +1 емр (до 20А)для AC в диапазоне 75-400 Гц ±0,3% изм + 0,2% диапазона +30 емр (до 100мА)
±0,3% изм + 0,2% диапазона +1 емр (до 40А)±0,3% изм + 0,2% диапазона +30 емр (до 100мА)
±0,3% изм + 0,2% диапазона +1 емр (до 20А)±0,3% изм + 0,2% диапазона +1 емр (до 2А) ±0,3% изм + 0,2% диапазона +30 емр (до 100мА)
±0,3% изм + 0,2% диапазона +1 емр (до 20А)Активная мощность Диапазон измерения 0,01 Вт - 24 кВт 0,01 Вт - 12 кВт 0,01 мВт - 1,2 кВт 0,01 Вт - 12 кВт Максимальное разрешение 0,01 мВт 0,01 мВт 0,001 мВт 0,01 мВт Погрешность измерения ±(0,2% изм + 0,3% диапазона) Коэффициент мощности Диапазон измерения -1,000…1,000 Максимальное разрешение 0,001 Погрешность измерения ±0,01 Частота Диапазон измерения 45-420 Гц, ширина полосы пропускания: 21 кГц, фильтр 5 кГц Максимальное разрешение 0,01 Гц Погрешность измерения 0,1% изм +1 емр Анализ гармоник Диапазон гармоник 2-50 Погрешность измерения ± 5% изм + 0,3% диапазона Полная электрическая энергия Диапазон 0~99999 кВтЧ Максимальное разрешение 0,001 Вт·ч Погрешность измерения ± 0,2% изм + 0,3% диапазона Интегрированные измерения (энергетический тайминг) Диапазон времени интеграции 0-9999 ч:59м:59с Максимальное разрешение 1 с Погрешность измерения ± 0,05% Общие данные Хранение данных Формы сигналов, файлы настроек в USB файлах Дисплей Диагональ 11 см, цветной ЖК-дисплей (TFT, 480 х 272, 24 - бит) Интерфейс USB HOST, USB DEVICE, HANDLER, RS232, опция - RS485 (взамен RS232) Потребляемая мощность ≤30 ВА Рабочая температура 0...40 С° (относительная влажность 20.80%) Напряжение питания 220В ± 10% В, 50/60Гц± 5% Габаритные размеры 215х 88х 335 мм, включая бампер Масса 3,85 кг -
Комплект поставки АКИП-2503
№ Наименование Количество 1 Измеритель мощности АКИП-2503 в выбранном исполнении 1 2 Шнур питания 1 -
Модификации АКИП-2503
-
Файлы для АКИП-2503
