АКИП 2505, АКИП2505

Измерители мощности лабораторные

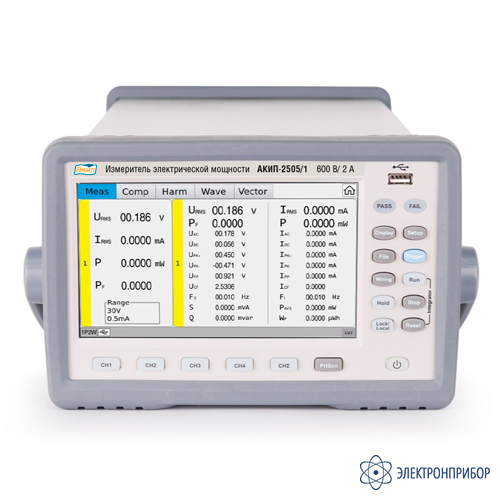

АКИП-2505 — измеритель мощности

Код товара: 81431
  • 6 вариантов исполнения

    • Гарантия

      1 год

    • Производитель

      АКИП

    Функции измерителя мощности АКИП-2505:

    • число каналов: 1/3/4;
    • измерения в 1 фазных и 3-х фазных сетях (5 схем подключения);
    • измерение частоты напряжения и тока, напряжения и силы постоянного и переменного тока, коэффициента мощности, электрической мощности (активной, полной, реактивной), фазового сдвига, гармонических составляющих напряжения и силы тока;
    • измеряемые параметры: Urms, Irms, Uac, Iac, Udc, Idc, Freq, PF, CFu, P, S, Q, CFi, VA, Up-p, VAR, Ip-p, E, Upk+/Upk-, Ipk+/Ipk, φ(phase), THDu, THDi, Uthd/Ithd, Uh_n/Ih_n; Wp+, WP-, Wp, Wh, Ws, Wq, Pavg;
    • дисплей высокого разрешения: 7 дюймов, разрешение 800*480, емкостный сенсорный экран, поддержка работы мыши;
    • функция создания и отображения скриншотов;
    • широкополосный вход: 0,1 Гц - 100 кГц, подходит для большинства систем питания;
    • функция сравнения: предоставляет 8 каналов сравнения для сравнения выход, и режим выхода программируется;
    • гармонический анализ: контролируемые параметры анализа, а также предусмотрено отображение списка и гистограммы;
    • отображение формы сигнала: обеспечивает базовую функцию отображения формы входного сигнала и встроенное отображение формы сигнала мощности;
    • векторный дисплей: обеспечивает векторное отображение входного сигнала;
    • гибкий интегральный контроль энергии: обеспечивает непрерывный контроль времени и ручное управление работой и остановкой интегрального энергетического комплекса;
    • сохранение данных и скриншотов на USB-flash;
    • интерфейсы: USB HOST, USB DEVICE, HANDLER, RS232, LAN, WIFI, опция — RS485 (взамен RS232);
    • протокол связи: поддержка набора команд SCPI и анализ инструкций ModBus;
    • изолированные входы U/I (floating) на задней панели;
    • функция хранения буфера данных;
    • функция блокировки клавиатуры;
    • функция компаратора — звуковая и световая сигнализация превышения предела;
    • режим удержания показаний (Hold).

    Области применения измерителя мощности АКИП-2505:

    • испытание и анализ электрических параметров различных видов бытовой техники, промышленных приборов, различных электронных нагрузок и другого электрооборудования;
    • двигатели, трансформаторы;
    • проектирование электронного производства;
    • освещение;
    • аэрокосмическая и военная промышленность;
    • аудио и видео оборудование;
    • мониторинговое оборудование;
    • тестирование и анализ электрических параметров источников питания переменного тока, источников питания постоянного тока, линейных источников питания, импульсных источников питания, а также инверторов и другого выходного оборудования;
    • грузовое оборудование.

  • Состав серии по моделям измерителя мощности АКИП-2505:

    Модель Параметры
    АКИП-2505/1 4 КАН, 600 В, 20 А, DC/0,1 … 100 кГц
    АКИП-2505/2 3 КАН, 600 В, 20 А, DC/0,1 … 100 кГц
    АКИП-2505/3 1 КАН, 600 В, 20 А, DC/0,1 … 100 кГц
    АКИП-2505/4 4 КАН, 600 В, 2 А, DC/0,1 … 100 кГц
    АКИП-2505/5 3 КАН, 600 В, 2 А, DC/0,1 … 100 кГц
    АКИП-2505/6 1 КАН, 600 В, 2 А, DC/0,1 … 100 кГц

    Технические характеристики измерителя мощности серии АКИП-2505:

    Параметр Значение
    АКИП-2505/1 АКИП-2505/2 АКИП-2505/3 АКИП-2505/4 АКИП-2505/5 АКИП-2505/6
    Количество каналов 4 3 1 4 3 1
    Режим подключения Однофазный двухпроводной (1P2W)
    Однофазный трехпроводной (1P3W)
    Трехфазный трехпроводной (3P3W)
    Трехфазный четырехпроводной (3P4W)
    Три напряжения, три тока (U1+U2+U3)/3 (I1+I2+I3)/3)    		 Однофазный двухфазный Провод (1P2W) Однофазный двухпроводной (1P2W)
    Однофазный трехпроводной (1P3W)
    Трехфазный, трехпроводной (3P3W)
    Трехфазный, четырех проводной (3P4W)
    Три напряжения, три тока (U1+U2+U3)/3 (I1+I2+I3)/3)    		 Однофазный двухфазный Провод (1P2W)
    Основные функции измерения
    AC + +
    DC + +
    Микроток +
    Расширение по току + +
    Анализ гармоник + +
    Измерение мощности + +
    Режим отображения
    Данные + +
    Интеграция данных + +
    Осциллограмма + +
    Гармоническая гистограмма + +
    Напряжение
    Предел измерения 15В/ 30В/ 60В/150В/ 300В/ 600 В, автоматический, ручной
    Минимальное разрешение 0,001 В
    Входной импеданс 2 МОм
    Максимальное входное напряжение 600 В
    Погрешность измерения
    (DCV/ ACV синусоид. сигнал)    		 для DC, AC в диапазоне до 45Гц ±0,1% показаний + 0,2% диапазона
    для AC в диапазоне 45-66Гц ±0,1% показаний + 0,1% диапазона
    для AC в диапазоне 66Гц-1кГц ±0,1% показаний + 0,2% диапазона
    для AC в диапазоне 1кГц-10кГц ±0,07% показаний + 0,3% диапазона
    для AC в диапазоне 10кГц-100кГц ± (0,5% показаний + 0,5% диапазона) ± [0,04*(Частота - 10 т ыс.)]% показаний
    Ток
    Предел измерения 5мА/ 10/мА/20 мА/50 мА/100 мА /200 мА
    вх. импеданс 400мОм;
    0,5 А/1 А/2 А/5 А/10 А/20 А
    вх. импеданс 4 мОм    		 0,5мА/1 мА/2 мА/5 мА /10 мА /20мА
    вх. импеданс 4Ом;
    0,05 А/0,1 А/0,2 А/0,5 А/1 А/2 А
    вх. импеданс 40мОм
    Максимальное разрешение 1 мкА 0,1 мкА
    Максимальный входной ток 20 А 2 А
    Погрешность измерения (синусоид. сигнал) для DC, AC в диапазоне до 45Гц ±0,1% показаний + 0,2% диапазона
    для AC в диапазоне 45-66Гц ±0,1% показаний + 0,1% диапазона
    для AC в диапазоне 66Гц-1кГц ±0,1% показаний + 0,2% диапазона
    для AC в диапазоне 1кГц-10кГц ±0,07% показаний + 0,3% диапазона
    для AC в диапазоне 10кГц-100кГц ± (0,5% показаний + 0,5% диапазона) ± [0,04*(Частота - 10 т ыс.)]% показаний
    Активная мощность
    Диапазон измерения 0,1 мВт - 12 кВт 0,01 мВт - 1,2 кВт
    Максимальное разрешение 0,01 мВт 0,001 мВт
    Коэффициент мощности
    Диапазон -1,000…1,000
    Максимальное разрешение 0,001
    Частота
    Диапазон 0,1 Гц - 100 кГц , фильтр 500 Гц
    Максимальное разрешение 0,01 Гц
    Погрешность измерения 0,1% показания +1 емр
    Анализ гармоник
    Диапазон гармоник 10 Гц-1,2 кГц
    Погрешность измерения ± 5% от показаний + 0,3% от диапазона
    Полная электрическая энергия
    Диапазон 0~99999 кВтЧ
    Максимальное разрешение 0,001 Вт·ч
    Погрешность измерения ± 0,2% от показаний + 0,3% от диапазона
    Интегрированные измерения (энергетический тайминг)
    Диапазон времени интеграции 0-9999:59:59
    Максимальное разрешение 1 с
    Погрешность измерения ± 0,05%
    Общие данные
    Хранение данных Формы сигналов, файлы настроек в USB файлах
    Дисплей Диагональ 17,8 см, цветной ЖК-дисплей (LCD, 800 х 480, 24 - бит)
    Интерфейс USB HOST, USB DEVICE, HANDLER, RS232, LAN, WIFI (поддержка сетевых карт RTL8192 и MT7601), опция - RS485 (взамен RS232)
    Потребляемая мощность ≤30 ВА
    Рабочая температура 0...40 С° (относительная влажность 20.80%)
    Напряжение питания 220В ± 10% В, 50/60Гц± 5%
    Габаритные размеры 236х 154х 475 мм, включая бампер
    Масса 8,1 кг

  • Комплект поставки АКИП-2505

    № Наименование Количество
    1 Измеритель мощности АКИП-2505 в выбранном исполнении 1
    2 Ключ торцевой для клеммы 1
    3 Кабель питания 1
