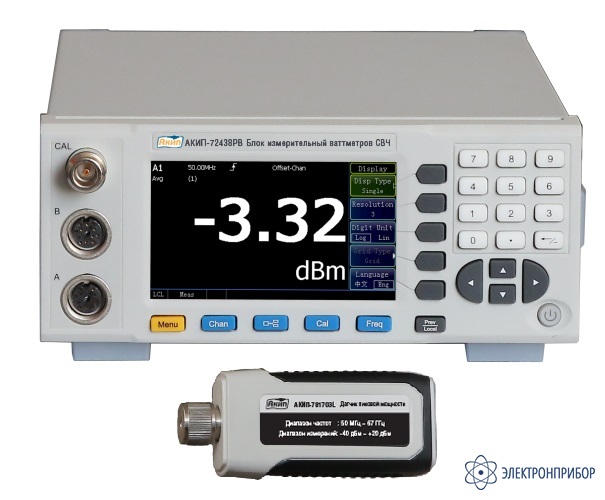

АКИП-72438PB — измеритель мощности

Код товара: 71443
  • Является модификацией АКИП-72438

    Особенности измерителя мощности АКИП-72438:

    • диапазон частот от 9 кГц до 67 ГГц (в зависимости от преобразователя);
    • динамический диапазон 60 дБ (в зависимости от преобразователя);
    • измерение мощности в диапазоне -70…+20 дБм (в зависимости от преобразователя);
    • количество каналов: 1 канал — АКИП-72438PA/АКИП-72438CA, 2 канала — АКИП-72438PB/АКИП-72438CB;
    • виды измерений: средняя мощность непрерывного сигнала, пиковая мощность импульсного сигнала — АКИП-72438PA, АКИП-72438PB, средняя мощность непрерывного сигнала — АКИП-72438CA, АКИП-72438CB;
    • более 10 видов измерительных функций и анализа параметров амплитуды и временной области для сигналов импульсной модуляции СВЧ / миллиметрового диапазона;
    • автоматическая внутренняя калибровка;
    • гибкая настройка смещения частотной характеристики для измерения ВЧ сигналов высокой мощности;
    • поддержка широкого набора опциональных диодных преобразователей мощности;
    • интерфейсы: GPIB, LAN, USВ.

  • Технические характеристики измерителя мощности АКИП-72438PB:

    Параметр Значение
    АКИП-72438PA, АКИП-72438CA АКИП-72438PB, АКИП-72438CB
    Индикаторный блок
    Количество каналов 1 2
    Диапазон частот От 9 кГц до 67 ГГц (в зависимости от датчика)
    Диапазон мощностей От -70 дБм до +20 дБм (в зависимости от датчика)
    Максимальное разрешение Log: 0,001 дБ
    Line: 0,0001
    Диапазон установки смещения ±100,00 дБ
    Погрешность измерения ±1% от полной шкалы + погрешность датчика
    Виды измерений Средняя мощность непрерывного сигнала, пиковая мощность импульсного сигнала Средняя мощность непрерывного сигнала
    Параметры импульсного сигнала (АКИП-72438PA, АКИП-72438PB)
    Параметры импульсного сигнала (АКИП-72438PA, АКИП-72438PB) Время нарастания: ≤13 нс
    Видео полоса пропускания: ≥30 МГ
    Максимальная частота повторения: 10 МГц
    Минимальная длительность импульса: 50 нс
    Диапазон установки временной развертки: 2 нс/дел …3600 с/дел
    Диапазон установки внутреннего запуска: -20 дБм …+20 дБм
    Память Автоматическое считывание калибровочных коэффициентов с пробников
    Динамический диапазон До 60 дБ
    Входы Разъемы для подключения датчиков на передней панели
    Вход сигнала запуска на задней панели (Trig In)
    Выходы Калибратор: разъем CAL OUT (N-тип), 0 дБм, 50 МГц;
    Выход сигнала синхронизации на задней панели (Trig Out)
    Преобразователи мощности (опция)
    АКИП-771710A средняя мощность непрерывного сигнала
    Диапазон частот 9 кГц … 12 ГГц
    Диапазон мощности -60 дБм … +20 дБм
    Максимальный КСВ 1.20 (100 кГц … 12 ГГц)
    Неопределенность калибровочного коэффициента ±4 %
    Тип коннектора N-тип (папа)
    АКИП-771710D средняя мощность непрерывного сигнала
    Диапазон частот 10 МГц … 18 ГГц
    Диапазон мощности -70 дБм … +20 дБм
    Максимальный КСВ 1.35 (10 МГц … 50 МГц)
    1.15 (50 МГц … 2 ГГц)
    1.20 (2 ГГц … 12,4 ГГц)
    1.26 (12,4 ГГц … 18 ГГц)
    Неопределенность калибровочного коэффициента ±4,5 %
    Тип коннектора N-тип (папа)
    АКИП-771710E средняя мощность непрерывного сигнала
    Диапазон частот 50 МГц … 26,5 ГГц
    Диапазон мощности -70 дБм … +20 дБм
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.20 (2 ГГц … 12.4 ГГц)
    1.26 (12,4 ГГц … 18 ГГц)
    1.35 (18 ГГц … 26,5 ГГц)
    Неопределенность калибровочного коэффициента ±4,5 % (50 МГц … 18 ГГц)
    ±5,9 % (18 ГГц … 26,5 ГГц)
    Тип коннектора 3,5 мм (папа)
    АКИП-771710F средняя мощность непрерывного сигнала
    Диапазон частот 50 МГц … 40 ГГц
    Диапазон мощности -70 дБм … +20 дБм
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.20 (2 ГГц … 12.4 ГГц)
    1.26 (12,4 ГГц … 18 ГГц)
    1.35 (18 ГГц … 26,5 ГГц)
    1.50 (26,5 ГГц … 40 ГГц)
    Неопределенность калибровочного коэффициента ±4,5 % (50 МГц … 18 ГГц)
    ±5,9 % (18 ГГц … 26,5 ГГц)
    ±6,9 % (26,5 ГГц … 40 ГГц)
    Тип коннектора 2,4 мм (папа)
    АКИП-771710L средняя мощность непрерывного сигнала
    Диапазон частот 50 МГц … 67 ГГц
    Диапазон мощности -70 дБм … +20 дБм
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.20 (2 ГГц … 12.4 ГГц)
    1.26 (12,4 ГГц … 18 ГГц)
    1.35 (18 ГГц … 26,5 ГГц)
    1.50 (26,5 ГГц … 40 ГГц)
    1.78 (40 ГГц … 67 ГГц)
    Неопределенность калибровочного коэффициента ±4,5 % (50 МГц … 18 ГГц)
    ±5,9 % (18 ГГц … 26,5 ГГц)
    ±6,9 % (26,5 ГГц … 40 ГГц)
    ±7,9 % (40 ГГц … 67 ГГц)
    Тип коннектора 1,85 мм (папа)
    АКИП-781702D пиковая мощность импульсного сигнала
    Диапазон частот 50 МГц … 18 ГГц
    Диапазон мощности импульса -20 дБм … +20 дБм
    Время нарастания ≤10 нс (частота несущей >500 МГц)
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.26 (2 ГГц … 18 ГГц)
    Неопределенность калибровочного коэффициента ±5 % (50 МГц … 18 ГГц)
    Тип коннектора N-тип (папа)
    АКИП-781702E пиковая мощность импульсного сигнала
    Диапазон частот 500 МГц … 26,5 ГГц
    Диапазон мощности импульса -20 дБм … +20 дБм
    Время нарастания ≤10 нс
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.26 (2 ГГц … 18 ГГц)
    1.35 (18 ГГц … 26,5 ГГц)
    Неопределенность калибровочного коэффициента ±5 % (500 МГц … 18 ГГц) ±6 % (18 ГГц … 26,5 ГГц)
    Тип коннектора 3,5 мм (папа)
    АКИП-781702F пиковая мощность импульсного сигнала
    Диапазон частот 500 МГц … 40 ГГц
    Диапазон мощности импульса -20 дБм … +20 дБм
    Время нарастания ≤10 нс
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.26 (2 ГГц … 18 ГГц)
    1.35 (18 ГГц … 26,5 ГГц)
    1.50 (26,5 ГГц … 40 ГГц)
    Неопределенность калибровочного коэффициента ±5 % (500 МГц … 18 ГГц)
    ±6 % (18 ГГц … 26,5 ГГц)
    ±7,5 % (26,5 ГГц … 40 ГГц)
    Тип коннектора 2,4 мм (папа)
    АКИП-781702L пиковая мощность импульсного сигнала
    Диапазон частот 500 МГц … 67 ГГц
    Диапазон мощности импульса -20 дБм … +20 дБм
    Время нарастания ≤10 нс
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.26 (2 ГГц … 18 ГГц)
    1.35 (18 ГГц … 26,5 ГГц)
    1.50 (26,5 ГГц … 40 ГГц)
    1.67 (40 ГГц … 67 ГГц)
    Неопределенность калибровочного коэффициента ±5 % (500 МГц … 18 ГГц)
    ±6 % (18 ГГц … 26,5 ГГц)
    ±7,5 % (26,5 ГГц … 40 ГГц)
    ±8,5 % (40 ГГц … 67 ГГц)
    Тип коннектора 1,85 мм (папа)
    АКИП-781703D пиковая мощность импульсного сигнала
    Диапазон частот 50 МГц … 18 ГГц
    Диапазон мощности импульса -40 дБм … +20 дБм
    Время нарастания ≤100 нс
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.26 (2 ГГц … 18 ГГц)
    Неопределенность калибровочного коэффициента ±5 % (50 МГц … 18 ГГц)
    Тип коннектора N-тип (папа)
    АКИП-781703E пиковая мощность импульсного сигнала
    Диапазон частот 50 МГц … 26,5 ГГц
    Диапазон мощности импульса -40 дБм … +20 дБм
    Время нарастания ≤100 нс
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.26 (2 ГГц … 18 ГГц)
    1.35 (18 ГГц … 26,5 ГГц)
    Неопределенность калибровочного коэффициента ±5 % (50 МГц … 18 ГГц)
    ±6 % (18 ГГц … 26,5 ГГц)
    Тип коннектора 3,5 мм (папа)
    АКИП-781703F пиковая мощность импульсного сигнала
    Диапазон частот 50 МГц … 40 ГГц
    Диапазон мощности импульса -40 дБм … +20 дБм
    Время нарастания ≤100 нс
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.26 (2 ГГц … 18 ГГц)
    1.35 (18 ГГц … 26,5 ГГц)
    1.50 (26,5 ГГц … 40 ГГц)
    Неопределенность калибровочного коэффициента ±5 % (50 МГц … 18 ГГц)
    ±6 % (18 ГГц … 26,5 ГГц)
    ±7,5 % (26,5 ГГц … 40 ГГц)
    Тип коннектора 2,4 мм (папа)
    АКИП-781703L пиковая мощность импульсного сигнала
    Диапазон частот 50 МГц … 67 ГГц
    Диапазон мощности импульса -40 дБм … +20 дБм
    Время нарастания ≤100 нс
    Максимальный КСВ 1.15 (50 МГц … 2 ГГц)
    1.26 (2 ГГц … 18 ГГц)
    1.35 (18 ГГц … 26,5 ГГц)
    1.50 (26,5 ГГц … 40 ГГц)
    1.78 (40 ГГц … 67 ГГц)
    Неопределенность калибровочного коэффициента ±5 % (50 МГц … 18 ГГц)
    ±6 % (18 ГГц … 26,5 ГГц)
    ±7,5 % (26,5 ГГц … 40 ГГц)
    ±8,5 % (40 ГГц … 67 ГГц)
    Тип коннектора 1,85 мм (папа)
    Общие данные
    Дисплей Цветной, LCD, диагональ 10,92 см
    Напряжение питания 90-240 В, 50/60 Гц, 50 Вт максимально
    Рабочие условия От 0 до 55 °С
    Габаритные размеры 220 х 89 х 340 мм
    Масса не более 5 кг
    Интерфейс GPIB, LAN, USB
