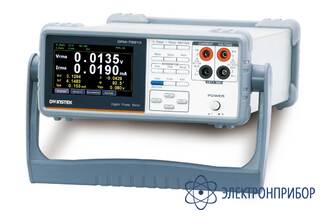

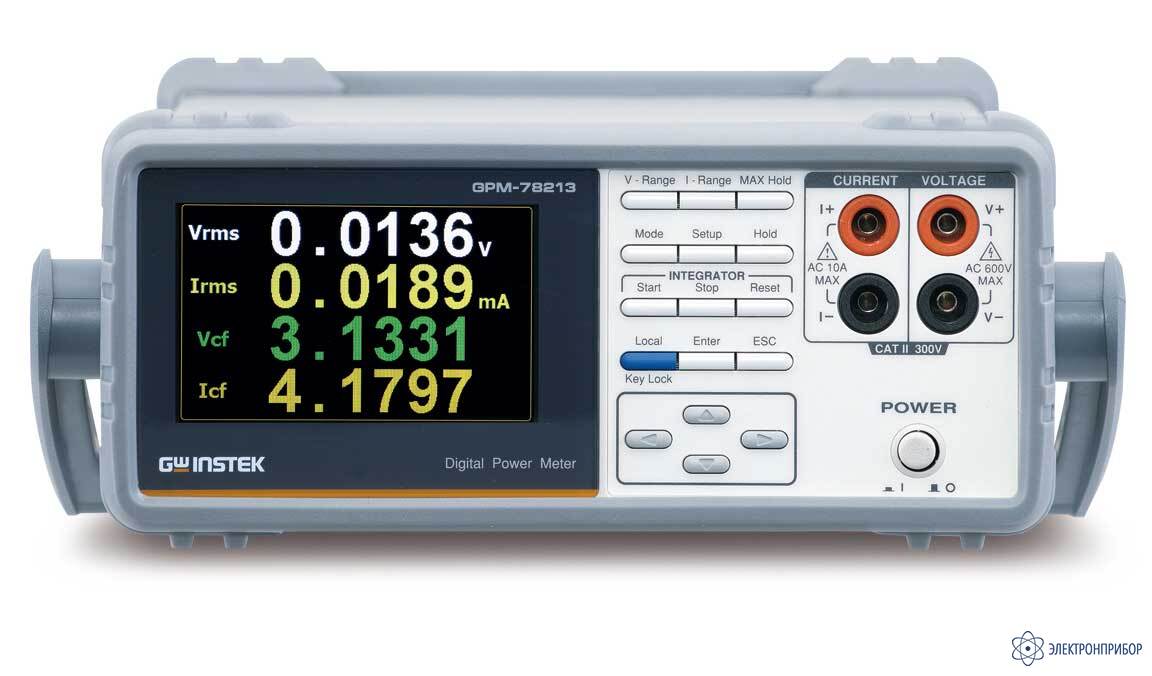

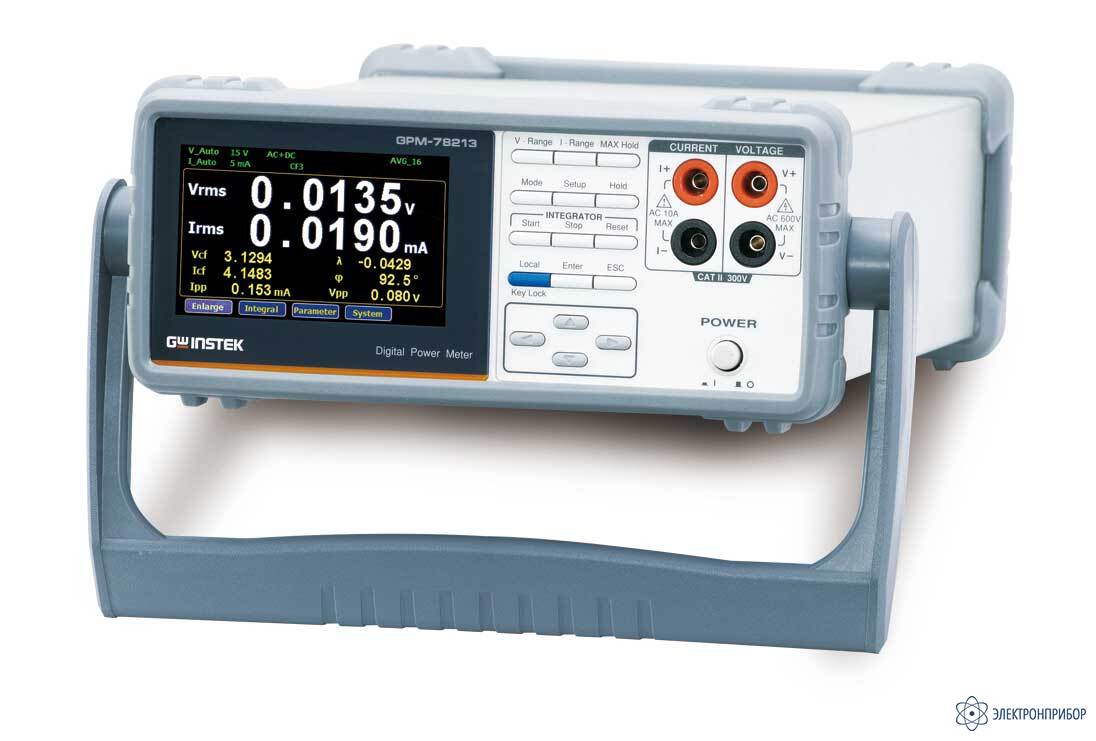

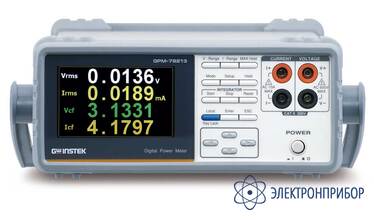

GPM-78213 (GPIB) — измеритель электрической мощности
Код товара: 49939-
Является модификацией GPM-78213
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
72372-18 до 06.09.2029
-
Производитель
Сертификаты
Особенности измерителя электрической мощности GPM-78213 (GPIB):
- Измерение электрической мощности переменного (AC) и постоянного тока (DC);
- Диапазон измерений: 75 мВт ~ 12 кВт (активная/P, P+pk, P-pk, ВА, вар/VAR);
- Измерение: напряжения (Vrms, V+pk, V-pk, Vdc), тока (Irms, I+pk, Ipk, Idc);
- Измерение 19 параметров, в том числе - фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI);
- Максимальное разрешение: 0,1 мкА/ 1 мкВт;
- Базовая погрешность: ± 0,1%;
- Одновременная индикация измеряемой мощности, тока и напряжения, частоты, коэффициент мощности/ Pf и других параметров (до 8 параметров);
- Функция True RMS измерений (U/ I/P);
- Изолированные входные гнезда;
- Удержание показаний, min/max измерения;
- Высокая помехозащищенность;
- Задание коэффициент пересчета при подключениях через трансформатор;
- Интерфейс: RS-232, USB, LAN, GPIB (заводская устновка).
-
-
Технические характеристики измерителя электрической мощности GPM-78213 (GPIB):
Параметр Значения НАПРЯЖЕНИЕ Предел измерения 15 / 30 / 60 / 150 /300 / 600 В, при Cf =3
7,5 / 15 /30 /75 /150 / 300 В при Cf =6Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) Входной импеданс ≥ 2,4 МОм Максимальное входное напряжение 700 Вср.кв. Коэффициент трансформации 1 … 9999,999 Погрешность измерения ± (0,1%U ± 0,1%Uк),
Uк = 5 / 10 / 20 / 40 / 80 / 160 / 320 / 640 ВТОК Предел измерения 5/ 10/ 20/ 50/ 100/ 200/ 500мА / 1/ 2/ 5/ 10/ 20А при Cf =3
2,5/ 5/ 10/ 25/ 50/ 100/ 250мА / 0,5/ 1/ 2,5/ 5/ 10 А при Cf =6Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) Входной импеданс 5 мОм (для диапазона 5 мА-200 мА/ 500 мОм для 0,5-20А Максимальный допустимый входной ток 25 Аср.кв. Коэффициент трансформации 1 … 9999,999 Погрешность измерения ± (0,1% х Iизм. ± 0,1 % х Iк), где Iк – предел измерения АКТИВНАЯ МОЩНОСТЬ (Р) в сети переменного (AC) и постоянного тока (DC) Диапазон 75 мВт … 12.000 Вт Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) Погрешность измерения (AC/ синусоидальный сигнал) ± (0.1%Ризм. ± 0.1%Рк) для f =45…66 Гц;
± (0.1%Ризм. ± 0.3%Рк) для f =66 Гц …1 кГцПогреш. измерения (DC/ постоянный ток) ± (0.2%Ризм. ± 0.2%Рк) КОЭФФИЦИЕНТ МОЩНОСТИ (PF) Диапазон 0,0001 … 1,0000 Алгоритм вычисления Мощность активная (Вт)/ Мощность реактивная (ВхА) = Pf ИЗМЕРЕНИЕ ЧАСТОТЫ (HZ) Диапазон 30Гц … 499,99 Гц (фильтр НЧ Вкл.)
30Гц … 10.000 Гц (фильтр НЧ Выкл.)Погрешность измерения ± 0.06%Fизм. ДИСПЛЕЙ Диапазон синхрониз. частоты 45 Гц … 6,000 Гц Усреднение 1, 2, 4 , 8, 16, 32, 64 Формат отображения 8 параметров (стандартно)/ 4 параметра (упрощенно) Разрядность цифровой Шкалы 5 разрядов Коэффициент трансформации 1 ~ 9999 (при использовании внешних трансформаторов U/ I) ИНТЕГРИРОВАННЫЕ ИЗМЕРЕНИЯ (U/ I/ P) Диапазон значений вр. интеграции 0ч 0м 0с …9999ч 59м Погрешность См. значения при измерении U/ I + 0, 1%Изм ОБЩИЕ ДАННЫЕ Интерфейс RS-232, USB, LAN, GPIB (заводская установка) Дисплей Цветной графический ЖК дисплей, диагональ 10 см Минимальный входной уровень 10% от предела измерения Скорость измерения 2 изм./сек. Индикация перегрузки “O.L” Напряжение питания 100 – 240 В, 50/60 Гц Габаритные размеры 270 х110 х350 мм Масса 2,9 кг -
Комплект поставки GPM-78213 (GPIB)
№ Наименование Количество 1 Измеритель электрической мощности GPM-78213 (GPIB) 1 2 Интерфейс GPIB (заводская установка) 1 3 Измерительные провода GTL-209 1 4 Шнур питания 1 5 CD-диск (USB драйвера) 1 6 Руководство по эксплуатации 1 -
