GPM 78330, GPM78330
GPM-78330 — измеритель электрической мощности
Код товара: 74432-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
92912-24 до 15.08.2029
-
Производитель
Описание измерителя электрической мощности GPM-78330:
GPM-78330 имеет три модуля подключения входного переменного напряжения и тока. Ваттметры-измерители оснащены 16-битными аналого-цифровыми преобразователями с частотой дискретизации 300 кГц. Прибор имеет большой ЖК-дисплей с диагональю 13 см, цифровая шкала имеет 5 разрядов для индикации результата измерений, измерительные ресурсы включают 25 различных параметров измерения мощности, а также широкие возможности высокоточного анализа данных. GPM-78330 обеспечивает отображение осциллограмм (напряжение/ ток/ мощность), функцию измерения с интегрированием, режим измерения гармоник и анализ нескольких порядков производных гармоник основной частоты, на задней панели входные клеммы внешних датчиков и различные интерфейсы связи. Тестирование электрической мощности ваттметрами с измерением параметров для основной частоты напряжения 50 Гц полностью соответствует требованиям стандарта МЭК 61000-4-7.
Особенности измерителя электрической мощности GPM-78330:
- 3 измерительных канала;
- измерение электрической мощности постоянного (DC) и переменного тока (AC/ True RMS);
- вариант исполнения «GPM-78330+DA12»: измеритель мощности с портом «I/O + DA12» (на задней панели коннектор цифрового управления I/O и выход ЦАП - заводская установка);

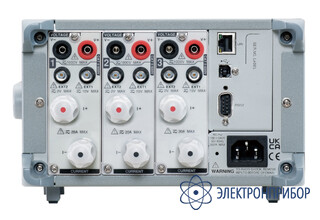

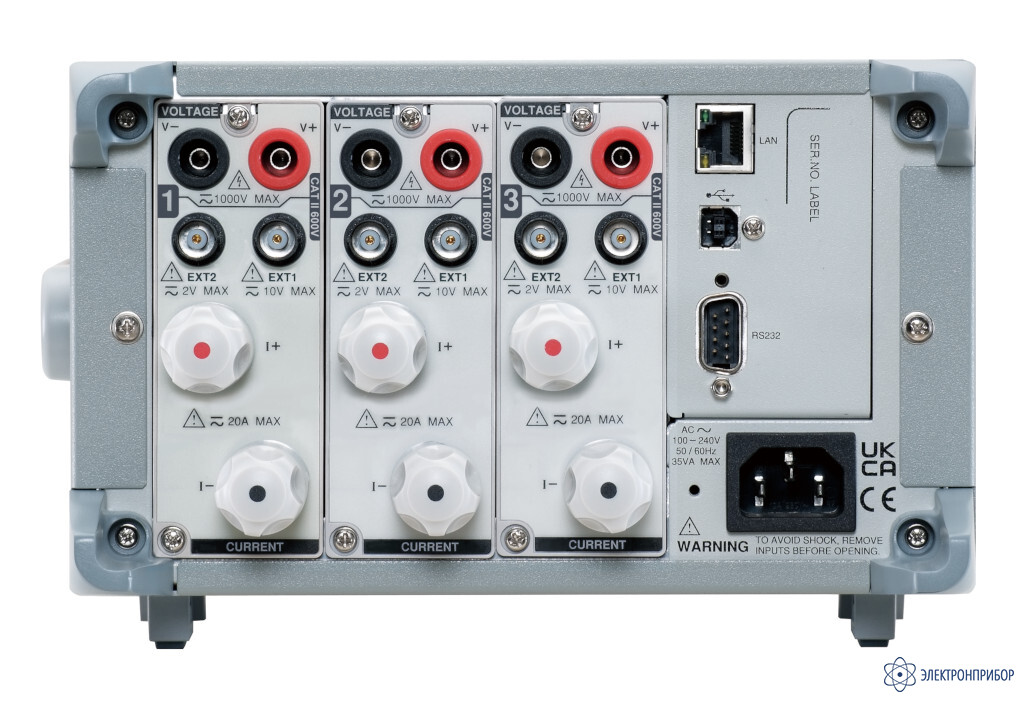

- измерительные гнезда на задней панели (изолированные, «U» – через резистивный делитель; «I» – через т/шунты;
- дополнительные входы Ex1/ Ex2 (ток/ преобразователи);
- выбор значения коэффициент амплитуды U/I (крест-фактор): CF=3/ 6/ 6А;
- функция измерений (тип): DC, AC, AC+DC, U-mean;
- измерение U/I: до 1000 В/ до 20А (при CF=3);
- диапазон измерения мощности: 75 мВт ~ 60 кВт (активная/P, P+pk, P-pk, полная/ВА(S), реактивная/VAR(Q));
- измеряемые параметры**: напряжение (Vrms, Vmean, V+pk, V-pk, Vdc), ток (Irms, I+pk, I-pk, Idc), частота, коэффициента мощности/ Pf, CfI/ CfV, фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI), MCR, MATH - до 25 параметров;
- анализ нелинейных искажений (коэффициент гармоник), тестирование до 50-й гармоники с отображением графика результатов измерений, включая распределение гармонических составляющих;
- максимальное разрешение: 0,1 мкА/ 1 мкВ/ 0,1 мкВт;
- базовая погрешность измерение U/I: ± 0,1%;
- входной АЦП (A/D): 16 бит, частота дискретизации 300 кГц;
- одновременная индикация: до 10 параметров (в упрощенном формате до 4-х измерений), построение форм сигналов до 10 кГц (кривых);
- функция интегрирования измерений (до 10000 ч): по мощности (Вт*ч/ Watt Hours), по току (А*ч/ Ampere Hours);
- удержание показаний, регистрация входных данных на USB-носитель;
- задание коэффициента пересчета при использовании внешнего трансформатора (VT/ CT);
- соответствие стандартам МЭК/ IEC: 62301, 61000-4-7;
- интерфейс: RS-232, USB, LAN для приборов с DA12 дополнительно интерфейс GPIB;
- категория защиты: 600 Вскз/ категория II.
-
-
Технические характеристики измерителя электрической мощности GPM-78330:
Параметр GPM-78330 GPM-78330 (GPIB/DA12) Напряжение (U) Предел измерения U 15 / 30 / 60 / 150 /300 / 600 / 1000 В, при CF =3
7,5 / 15 /30 /75 /150 / 300 В при CF =6 (6A)Режим измерения измерение среднеквадратичного значения с учетом гармонических составляющих (True RMS) Входной импеданс ≥ 2 МОм Максимально допустимое Uвх 1000 Вср.кв. /1,5 кВпик / 600 Вср.кв. для синфазного напряжения Установка коэффициента трансформации 0000,001 … 9999,999 (по умолчанию VT=1) Погрешность измерения (синусоидальный сигнал/ DC) ± (0,1 % U измерения ± 0,2 % Uк), где Uк – предел измерения Полоса частот постоянное напряжение (DC); 0,1 Гц…100 кГц Ток (I) Предел измерения I 0,5/ 1/ 2/ 5/ 10/ 20А при CF =3
2,5/ 5/ 10/ 25/ 50/ 100/ 250мА / 0,5/ 1/ 2,5/ 5/ 10 А при CF =6 (6A)Режим измерения измерение среднеквадратичного значения с учетом гармонических составляющих (True RMS) Входной импеданс 5 мОм (диапазона 5 мА…20 А) Защита входа 30 Аср.кв Установка коэффициента трансформации 0000,001 … 9999,999 (по умолчанию CT=1) Погрешность измерения (синусоидальный сигнал) ± (0,1 % х I измерения х 0,2 % х Iк) для f =0,1…45 Гц, где Iк- предел измерения
± (0,1 % х I измерения х 0,05 % х Iк) для f =45…66 Гц
± (0,1 % х I измерения х 0,2 % х Iк) для f =66 Гц …1 кГц
± (0,07 % х I измерения х 0,3 % х Iк) для f =1 кГц…10 кГц
± (0,5 % х I измерения х 0,5 % х Iк) для f =10 кГц…100 кГцПогрешность измерения (постоянный ток/ DC) ± (0,1% х I измерения ± 0,2 % х Iк), где Iк – предел измерения Полоса частот постоянный ток (DC), 0,1 Гц…100 кГц Активная мощность (Р) в сети переменного (AC) и постоянного тока (DC) Диапазон (72 номинала) 75 мВт … 60000 Вт (непосредственно на измеряемых гнездах) Режим измерения среднеквадратичного значения с учетом гармонических составляющих (True RMS) Погрешность измерения (AC/ синусоидальный сигнал) ± (0,3 % Р измерения ± 0,2 %Рк) для f =0,1…45 Гц
± (0,1 % Р измерения ± 0,05 %Рк) для f =45…66 Гц
± (0,2 % Р измерения ± 0,2 %Рк) для f =66 Гц …1 кГц
± (0,1 % Р измерения ± 0,3 %Рк) для f =1 кГц…10 кГц
± (0,5 % Р измерения ± 0,5 %Рк) для f =10 кГц…100 кГцПогрешность измерения (AC/ синусоидальный сигнал) + фильтр (ON) + 0,3 % дополнительно к значению погрешности для f =45…66 Гц
+ 1 % дополнительно к значению погрешности для f <45 ГцПогрешность измерения (DC/ постоянный ток) ± (0,1 % Р измерения ± 0,2 % Рк) Коэффициент мощности (PF) Диапазон 0,0001 … 1.0000 Алгоритм вычисления Мощность активная (Вт)/ мощность реактивная (ВА) = Pf Измерение частоты напряжение / ток (Гц) Предел измерений (auto) 0,1/ 1/ 10/ 100 Гц/ 1/ 10/100 кГц Диапазон фильтр выключен 0,1 Гц … 100 кГц (интервал обновления 20 с) фильтр включен 0,1 Гц … 499,99 Гц Разрешение 0,1 Гц (время счета 20 с) ….2 Гц (время счета 1 с) Погрешность измерения ± 0,06 % F измерения Интегрирование измерения (P/ I) Диапазон времени интеграции 1 с …9999 ч 59 м 59 с (шаг 1 с) Погрешность установка ± 0,02 % Режим интеграции ручной (manual), стандартный (standard), периодический (repetitive) Погрешность смежные значения при измерении P/ I + 0,1 % предела Выбор предела измерения P/ I автоматический (Auto) или фиксированный (Fix) Мощность (Вт*ч/ Watt Hours) полная мощность (WP/ Total power), полная положит. мощность (WP+), полная отрицательная мощность (WP-) Ток (А*ч/ Ampere Hours)* суммарный ток (q/ Total mAh), ток полного заряда (q+), ток полного разряда (q-) Входы внешних т/преобразователей (sensors) Ex1 Диапазон Uвх 2,5 В / 5 В/ 10 В Тип BNC (входное сопротивление 100 кОм) Ex2 Диапазон Uвх 50/ 100/ 200/ 500 мВ/ 1В/ 2 В Тип BNC (входное сопротивление 20 кОм) Отображение результатов Дисплей цветной ЖК-дисплей (TFT), диагональ 12,7 см Формат отображения ** 10 параметров: 2 основных (U/I) + 8 дополнительных параметров (на каждый канал) Разрядность цифровой шкалы 5 разрядов Диапазон синхронизации частоты 45 Гц … 100 кГц (напряжение/ ток или выключение) Усреднение 8, 16, 32, 64 Индикация перегрузки “O.L.” Общие характеристики Интерфейс RS-232, USB device/ host, LAN RS-232, USB device/ host, LAN, дополнительный цифровой порт, GPIB Внутренняя память 10000 блоков (результаты); 4 ячейки (профили настроек) Напряжение питания 100 – 240 В, 50/60 Гц (потребл. мощность 30 ВА) Габаритные размеры 220 х 132 х 402 мм Масса 3,85 кг Опции токовый пробник GCP-300, панель для монтажа в стойку (19”, 2U) *- единица измерения электрического заряда/ разряда, используемая главным образом для характеристики ёмкости аккумуляторов.
** - перечень отображаемых параметров: Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI -
Комплект поставки GPM-78330
№ Наименование Количество 1 Измеритель электрической мощности GPM-78330 1 2 Измерительный провод GTL-209 3 3 Измерительный провод GTL-212 3 4 Шнур питания 1 5 Инструкция по эксплуатации и USB-драйвер на CD 1 -
