Измерители мощности лабораторные

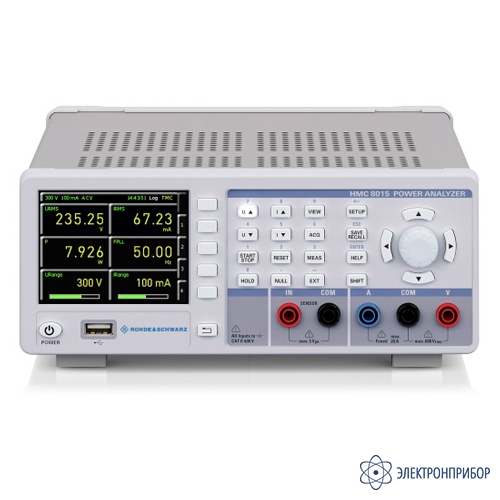

HMC8015 — анализатор мощности

Код товара: 48177
  • 2 варианта исполнения

    Назначение анализатора мощности HMC8015:

    Анализатор электропитания HMC8015 – это первый компактный прибор для измерения мощности переменного/постоянного тока и определения характеристик тока в режиме ожидания, позволяющий выполнять измерения без использования дополнительных инструментов, таких как компьютер или удаленная инфраструктура. Наряду с возможностью численного и графического представления результатов с помощью 26 ключевых параметров прибор обладает высокой производительностью и поддерживает протоколы испытаний на соответствие стандартам IEC62301, EN50564 и EN61000-3-2.

    Описание анализатора мощности HMC8015:

    Анализатор электропитания HMC8015 является единственным в своем классе прибором, обеспечивающим графическое представление результатов анализа гармоник (до 50-й гармоники) в логарифмическом масштабе. Кроме того, в нем реализована уникальная конфигурируемая пользователем двухканальная функция построения графика тренда для измеряемых величин U, I, P, S, Q, F. Диапазон измерения 5 В обеспечивает недостижимый ранее уровень разрешения для измерений параметров электропитания и энергии, выполняемых разработчиками встраиваемых систем.

    Функция отбраковки позволяет пользователям контролировать различные измеряемые величины либо на экранеприбора, либо на внешнем устройстве, подключенном к аналоговому/цифровому выходу на задней панели анализатора электропитания. Функция измерения пускового тока обеспечивает захват и графическое отображение осциллограмм пускового тока и напряжения.

    Стандартный аппаратный интегратор HMC8015 обладает высокой точностью, позволяет проводить непрерывный анализ параметров энергопотребления и рассчитывает значения Вт·ч и А·ч с учетом полярности. Дополнительный вход датчика для токового пробника или шунта позволяет расширить диапазон измерения тока анализатора. При необходимости может быть включен трехкаскадный фильтр в цепи тока и напряжения системы сбора данных.

    Особенности анализатора мощности HMC8015:

    • Диапазон измерения параметров электропитания: от 50 мкВт до 12 кВт;
    • Полоса частот аналогового сигнала: от 0 до 100 кГц;
    • Частота дискретизации: 500 тыс. отсчетов/сек;
    • 16?битное разрешение для тока и напряжения;
    • Основная погрешность: 0,05 %;
    • 26 различных функций измерения и математических функций.

  • Технические характеристики анализатора мощности HMC8015:

    Параметр Значение
    Аналоговая полоса пропускания от 0 до 100 кГц
    Погрешность по частоте 0,1 % от показаний
    Разрешение АЦП напряжение и ток 16 бит
    Основная погрешность 0,05 % от показаний
    Разрешение дисплея 5 разрядов, 10 обновлений/с
    Частота дискретизации 500 кГц
    Входной импеданс 2 МОм
    Источники синхронизации ФАПЧ U, I, внешний
    Фильтры Аналоговый сигнальный фильтр 1 кГц
    Цифровой фильтр (зависит от измеряемой частоты) адаптивный фильтр
    Частотный фильтр (не зависит от аналогового сигнального фильтра) 500 Гц
    Дополнительные входы/выходы BNC, на задней панели
    Аналоговый вход ±10 В (U пик.)
    Погрешность аналогового входа 0,5 % от показаний
    Аналоговый выход ±5 В (U пик.)
    Цифровой вход Пределы (для функции отбраковки PASS/FAIL) полоса пропускания полоса пропускания
    PWM 1 кГц
    состояние ≤ 10 Гц
    Сигнальный порог логический нуль от 0 до 2 В
    логическая единица от 3 до 24 В
    Цифровой выход до 100 мА источник/нагрузка 5 В, TTL
    Дисплей 8,9 см (3,5") TFT (цветной), разрешение 320 × 240 пикселей (QVGA)
    Подключение к сети переменного тока от 100 до 115/230 В при частоте от 50 до 60 Гц
    Потребляемая мощность макс. 35 Вт, тип. 15 Вт
    Диапазон рабочих температур от +5 °C до +40 °C
    Диапазон температур хранения от –25 °C до +60 °C
    Поддерживаемые стандарты CAN/CSA-C22.2 NO. 61010-1, UL 61010-1, DIN EN 61010-1, DIN EN 61326-1, DIN EN 55011
    Синфазное напряжение CAT II, 600 В (U СКЗ)
    Габаритные размеры 222 мм × 88 мм × 280 мм
    Масса приблиз. 3,25 кг
    Время прогрева 60 минут

  • Комплект поставки HMC8015

    № Наименование Количество
    1 Анализатор мощности HMC8015 в выбранном исполнении 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1

  • Модификации HMC8015
