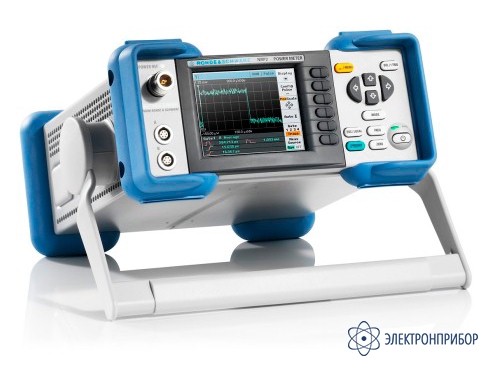

NRP2 — измеритель мощности

Код товара: 48247

  • Описание измерителя мощности NRP2:

    Компактный и надежный базовый блок NRP2 с цветным дисплеем поддерживает до четырех датчиков мощности NRP-Zxx или NRPxxS/SN и все функции измерения датчиков. Проведенные измерения отображаются в числовом или графическом виде в зависимости от функции измерения. Многооконный интерфейс пользователя обеспечивает удобное и интуитивно понятное управление; Базовым устройством можно дистанционно управлять через Ethernet, GPIB или USB.

    В стандартной комплектации базовый блок NRP2 имеет один канал (А) для подключения датчика мощности. Опция NRP-B2 добавляет на переднюю панель второй канал (B). При желании, например при использовании прибора в составе измерительной стойки, эти два канала можно разместить на задней панели (опция NRP-B6). Количество каналов для подключения датчиков мощности можно увеличить до 4-х (опция NRP-B2 и NRP-B5). В этом случае, 2 канала (А и В) располагаются на передней панели и 2 канала (C и D) на задней. При использовании нескольких датчиков, на дисплее прибора одновременно может быть представлено до 4-х окон.

    Датчики мощности имеют абсолютную калибровку, проверка калибровки после включения прибора не требуется и не запланирована. Однако, перегрузка, экстремальные условия эксплуатации или повреждения могут привести к возникновению нестабильности измерений, что, в свою очередь, потребует проведения более частых, чем указано, калибровок. Опциональность NRP-B7 (источник для проверки датчиков) позволяет проверять надежность датчиков путем проведения контрольных измерений. Источник подает синусоидальный сигнал с низким уровнем искажений, мощностью 1 мВт и частотой 50 МГц. В импульсном режиме, тестовый источник может быть использован для проверки точности измерения импульсов на широкополосных датчиках мощности NRP-Z8x.

    Измеритель мощности NRP2 может работать с различными типами преобразователей (датчиков) мощности NRP-Zxx и NRPxS/SN, охватывающих широкий диапазон частот до 110 ГГц и значений мощности от -70 до +45 дБм, обеспечивая точное измерение мощности ВЧ и СВЧ сигналов. В зависимости от типа используемого датчика, будь это: универсальный диодный, широкополосный, термодатчик и т.д. - прибор позволяет выбрать различные режимы измерений, например: непрерывное измерение средней мощности; измерения средней мощности пачки импульсных сигналов; измерение мощности на заданном интервале или последовательности интервалов времени; а в режиме осциллографа (Scope) прибор даже выводит на экран график зависимости мощности от времени.

    Дисплей с разрешением ¼ VGA обеспечивает превосходную читаемость результатов измерений. На дисплее одновременно может быть представлено до 4-х окон. Каждое окно может быть настроено на отдельное измерение. Кроме этого, можно настраивать размеры окон. Результаты могут выводиться в цифровой, аналоговой или графической форме (графики и статистические данные). Функции маркера позволяют выполнять анализ во временной области, аналогично тому, как это делают осциллографы (с помощью NRP-Z1x/-Z2x/-Z8x).

    Многочисленные математические функции позволяют обрабатывать результаты, поступающие по разным измерительным каналам, что упрощает вычисление производных параметров (например: КСВ, коэффициента мощности, коэффициента отражения, обратных потерь). Результаты статистического анализа могут представляться в графической форме в виде комплементарной интегральной функции распределения (CCDF), интегральной функции распределения (CDF) или функции плотности вероятности (PDF).

    Благодаря прочной, но компактной конструкции и небольшому весу, NRP2 оптимально приспособлен для работы и в лабораторных и в производственных условиях. Четкая структура меню и оконный графический интерфейс пользователя чрезвычайно упрощают работу. 19 программируемых пользователем ячеек памяти обеспечивают быстрый доступ к персональным настройкам. Готовые наборы параметров для всех основных стандартов мобильной радиосвязи позволяют корректно измерять сигналы буквально за несколько шагов: просто включите датчик, выберите набор параметров и измеряйте!

    Особенности измерителя мощности NRP2:

    • Поддерживает все датчики мощности NRPxxS/SN, NRPxxT/TN и NRPxxA/AN с интерфейсом USB и ЛВС;
    • Поддерживает все датчики мощности NRP-Zxx;
    • Поддерживает все функции измерения датчиков;
    • Расширение до четырех измерительных каналов;
    • Понятное отображение в цифровой и графической форме;
    • Яркий цветной TFT-дисплей;
    • Дополнительно оснащается встроенным эталонным источником 50 МГц/1 мВт;
    • Аппаратные интерфейсы для дистанционного управления и запуска;
    • Эмуляция других измерителей мощности предыдущих поколений;
    • Программируемые пользователем позиции сохранения/восстановления.

  • Технические характеристики измерителя мощности NRP2:

    Параметр Значение
    Количество измерительных каналов Базовый блок NRP2 1
    Базовый блок NRP2 + NRP-B2 2
    Базовый блок NRP2 + NRP-B2 3
    Диапазон уровня от -67 дБмВт до +45 дБмВт (в зависимости от датчика)
    Диапазон частот от 0 Гц до 110  ГГц (в зависимости от датчика)
    Скорость измерений 1500 измерений в секунду в режиме буферизации
    Погрешность линейности 1,5 % (20 ... 25 °C, f = 100 МГц ... 4 ГГц)
    Функции измерений
    Одноканальные Согласно спецификации датчика мощности, дополнительно: отношения измеренной величины к постоянному значению; установка и редактирование опорного значения; сохранение макс. и мин. значений
    Многоканальные Одновременно до 4-х каналов: индивидуальные результаты; коэффициенты; относительные показатели и разница результатов
    Отображение Абсолютные значения Вт, дБм, дБмкВ
    Относительные значения дБ, ∆% или отношение (КСВ, обратные потери, коэффициент отражения)
    Дисплей
    Тип Цветной TFT, 1/4VGA (разрешение 320х240 пикселей), с регулируемой задней подсветкой
    Количество измерений Одновременно может быть представлено до 4-х окон. Каждое окно может быть настроено на отдельное измерение
    Режим отображения Цифровой, цифровой и аналоговый, графическое представление зависимости мощности от времени (режим Scope)
    Интерфейсы
    Ethernet и GPIB Для дистанционного управления прибором
    USB (тип В) Для загрузки обновленных версий встроенного программного обеспечения
    Входы/выходы
    Передняя панель А, В (опция NRP-B2) Разъемы для подключения датчиков мощности серии NRP-Zxx.
    Тип ODU Mini-Snap® L, розетка 6-пин
    POWER REF (опция NRP-B7) Разъем тестового генератора для проверки датчиков мощности.
    Тип N (female), 1 мВт/50 МГц, НК (CW) и импульсный сигнал (10 кГц)
    Задняя панель А и В (опция NRP-B6) или
    C и D (опция NRP-B2 и NRP-B5)    		 Разъемы для подключения датчиков мощности серии NRP-Zxx.
    Тип ODU Mini-Snap® L, розетка 6-пин
    OUT1 Выход для аналогового сигнала, напряжением от 0 до 3,3 В (пропорционально измеренному значению). Тип BNC
    TRIG / OUT2 Разъем для подачи внешнего управляющего сигнала, либо как
    2-й аналоговый выход. Тип BNC
    Питание Параметры сети 220 - 240 В, 50-60 Гц
    100 - 120 В, 50-60 Гц и 400 Гц
    Габаритные размеры, ШхВхГ, мм 274х112х267
    Масса, кг 2,5

  • Комплект поставки NRP2

    № Наименование Количество
    1 Измеритель мощности NRP2 1
    2 Кабель питания 1
