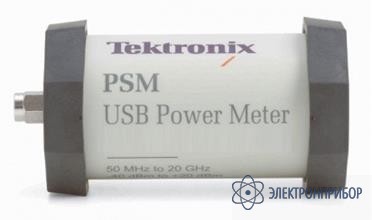

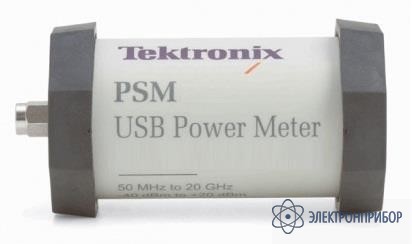

PSM3110 — измеритель мощности ВЧ

Код товара: 27285

  • Назначение измерителя мощности ВЧ PSM3110:

    Серия измерителей мощности Tektronix PSM3000 обладают высокой производительностью и просты в использовании. Они обеспечивают измерение истинного значения средней мощности (True Average Power) с высокой точностью независимо от модуляции сигнала и формы в широком диапазоне рабочих частот.

  • Технические характеристики измерителя мощности ВЧ PSM3110:

    Входной разъем 3,5 мм (male)
    Диапазон рабочих частот 10 МГц...8 ГГц
    Динамический диапазон -55 дБм...+20 дБм
    Полоса видео 100 Гц, типичное
    Общая погрешность (неопределенность) 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ]
    Неопределенность:
    калибровочный коэффициент (CF)    		 10 МГц...1 ГГц:
    2,5%

    1 ГГц...8 ГГц:
    2,4%
    Неопределенность:
    нелинейность (L)    		 +15 дБм...+20 дБм: 3,0%
    -15 дБм...+15 дБм: 2,5%
    -55 дБм...-15 дБм: 2,0%
    Неопределенность:
    шум (N)    		 интеграция 5 секунд

    +10 дБм...+20 дБм: 0,10%
    -15 дБм...+10 дБм: 0,25%
    -30 дБм...-15 дБм: 0,10%
    -40 дБм...-30 дБм: 0,25%
    -50 дБм...-40 дБм: 1,50%
    -55 дБм...-50 дБм: 4,50%
    Смещение нуля (Z) [(3,0 нВт на 25 °C) + |ΔT| × (0,15 нВт / °C)] + 0,01 нВт /месяц
    Учет КСВН (Mm)
    Mm=100×[(1 ± Γsource×Γsensor)2 –1]    		 1,20:1 КСВН (21 дБ обр. потери)
    Неопределенность:
    температура (T)    		 40 °C < T ≤ 50 °C: 2,00%
    30 °C < T ≤ 40 °C: 0,75%
    20 °C < T ≤ 30 °C: 0,00%
    10 °C < T ≤ 20 °C: 0,75%
    0 °C < T ≤ 10 °C: 2,00%
    Скорость измерения 2000 изм./сек
    Интерфейс USB 2.0
    Габаритные размеры Ø 48 мм х 74 мм
    Вес 164 г

  • Дополнительная комплектация PSM3110
