Измерители мощности лабораторные

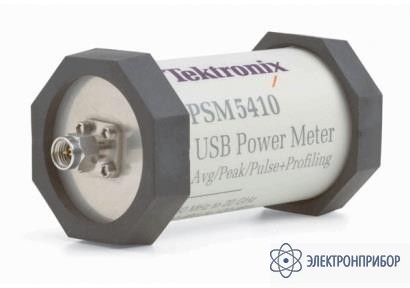

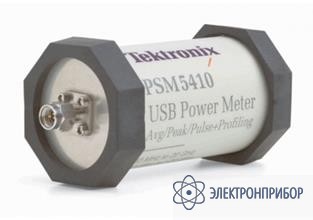

PSM5410 — измеритель мощности ВЧ

Код товара: 27296

  • Назначение измерителя мощности ВЧ PSM5410:

    Серия измерителей мощности Tektronix PSM5000 обладают высокой производительностью и просты в использовании. Они обеспечивают измерение параметров повторяющихся импульсных сигналов, а также средней, пиковой и импульсной мощности.

  • Технические характеристики измерителя мощности ВЧ PSM5410:

    Входной разъем 3,5 мм (male)
    Диапазон рабочих частот 50 МГц...20 ГГц
    Динамический диапазон -40 дБм...+20 дБм
    Максимальный диапазон пик-средн. 55 дБ
    Полоса видео 10 МГц, типичное
    Погрешность временной базы ±50 ppm, типичное
    Частота дискретизации 500 Квыб/сек
    Минимальная длительность импульса (средняя мощность) 500 нс, типичное
    Минимальная длительность импульса (пиковая мощность) 200 нс, типичное
    Профиль импульса: Макс. эквивалентная частота дискретизации 48 Мвыб/сек
    Профиль импульса: Минимальное время нарастания (10%-90%) 54 нс (-70 дБм...-20 дБм импульс, 4 ГГц)
    Профиль импульса: Минимальное время спада (90%-10%) 44 нс (-70 дБм...-20 дБм импульс, 4 ГГц)
    Профиль импульса: Погрешность уровня при ручном запуске ±1 дБм
    Профиль импульса: Мнимальное количество циклов 100 кГц, 200 кГц, 300 кГц, 500 кГц, 1 МГц, 2 МГц, 3 МГц, 5 МГц, 10 МГц
    Общая погрешность (неопределенность) 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ]
    Неопределенность:
    калибровочный коэффициент (CF)    		 50 МГц...500 МГц:
    4,0%

    500 МГц...12,5 ГГц:
    2,6%

    12,5 ГГц...18 ГГц:
    3,2%

    18 ГГц...20 ГГц:
    3,5%
    Неопределенность:
    нелинейность (L)    		 50 МГц...100 МГц:
    +15 дБм...+20 дБм: 7,0%
    -40 дБм...+15 дБм: 5,0%

    100 МГц...2 ГГц:
    +15 дБм...+20 дБм: 7,0%
    +5 дБм...+15 дБм: 5,0%
    -40 дБм...+5 дБм: 3,0%

    2 ГГц...18,6/20 ГГц:
    +15 дБм...+20 дБм: 6,0%
    +5 дБм...+15 дБм: 4,0%
    -40 дБм...+5 дБм: 2,0%
    Неопределенность:
    шум (N)    		 интеграция 5 секунд

    +10 дБм...+20 дБм: 1,5%
    ( 50 МГц...20 ГГц)

    -20 дБм...+10 дБм: 1,0%
    ( 50 МГц...20 ГГц)

    -30 дБм...-20 дБм: 1,5%
    ( 50 МГц...20 ГГц)

    -40 дБм...-30 дБм: 7,0%
    ( 50 МГц...18,6 ГГц)
    Смещение нуля (Z) 50 МГц...500 МГц:
    [(200 нВт на 25 °C) + |ΔT| × (10 нВт / °C)] + 10 нВт /месяц


    500 МГц...20 ГГц:
    [(100 нВт на 25 °C) + |ΔT| × (5 нВт / °C)] + 5 нВт /месяц
    Учет КСВН (Mm)
    Mm=100×[(1 ± Γsource×Γsensor)2 –1]    		 150 МГц...10 ГГц:
    1,20:1 КСВН
    (21 дБ обр. потери)

    10 ГГц...18,6 / 20 ГГц:
    1,29:1 КСВН
    (18 дБ обр. потери)
    Неопределенность:
    температура (T)    		 40 °C < T ≤ 50 °C: 6,00%
    30 °C < T ≤ 40 °C: 3,00%
    20 °C < T ≤ 30 °C: 0,00%
    10 °C < T ≤ 20 °C: 3,00%
    0 °C < T ≤ 10 °C: 6,00%
    Скорость измерения 2000 изм./сек
    Интерфейс USB 2.0
    Габаритные размеры Ø 48 мм х 74 мм
    Вес 124 г
