Многофункциональные измерители

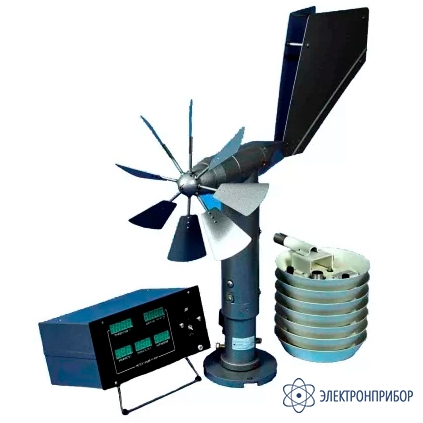

М-49М (с датчиком ветра М-127 полевой вариант) — метеостанция

Код товара: 70360
  • 68118-17
    Является модификацией М-49М

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68118-17 до 20.07.2027

    Назначение метеостанции М-49М:

    Станция метеорологическая М-49М предназначена для дистанционных измерений скорости и направления воздушного потока (ветра), атмосферного давления, температуры и относительной влажности воздуха.

    Описание метеостанции М-49М:

    Принцип действия станций метеорологических М-49М основан на преобразовании метеорологических параметров: температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока (ветра) в электрические величины, отсчитываемые визуально по показаниям соответствующих цифровых табло, расположенных на пульте станций метеорологических М-49М, и (или) дисплея персонального компьютера при применении прикладной программы «МеteoSave».

    Станция метеорологическая М-49М изготавливается в 7 вариантах исполнения. Основными составляющими частями являются:

    • датчик ветра малогабаритный ДВМ или датчик ветра М-127;
    • блок датчиков температуры и влажности или блок датчика температуры;
    • измерительный пульт с датчиком атмосферного давления с цифровой индикацией метеопараметров для применения в помещениях, или измерительный пульт для полевых условий, или метеоадаптер компьютерный (измерительный пульт с датчиком давления без цифровой индикации), применяемый взамен измерительного пульта, передающий метеоинформацию от датчиков непосредственно на персональный компьютер;
    • штатив для полевых вариантов станции метеорологической М-49М;
    • кабельный комплект.

    Чувствительным элементом первичного преобразователя скорости воздушного потока (ветра) служит восьмилопастная вертушка, а для определения направления – флюгарка. Вертушка и флюгарка выполнены в виде самолетного фюзеляжа, который с помощью тройника соединен с вертикальной неподвижной трубой основания, закрепляемой на конце мачты. В зависимости от комплектации в станции метеорологические М-49М включаются либо датчик ветра М-127, либо датчик ветра малогабаритный ДВМ, имеющие различные диапазоны измерений скорости ветра.

    Вращение восьмилопастной вертушки и изменение положения флюгарки относительно неподвижного основания преобразуются в электрические импульсы с помощью импульсаторов, построенных на герконах. Значения скорости и направления воздушного потока на выходе датчика представляются в виде частоты следования и фазового сдвига между сериями электрических импульсов.

    Первичный измерительный преобразователь (ПИП) канала измерений относительной влажности воздуха представляет собой сорбционно-ёмкостной чувствительный элемент, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей воздушной среды. Чувствительный элемент включен в цепь электрического генератора, частота которого изменяется пропорционально относительной влажности воздуха.

    В качестве ПИП канала измерения температуры используется кварцевый резонатор, преобразующий температуру окружающего воздуха в частоту электрического сигнала. Температура точки росы влаги в диапазоне от плюс 5 до плюс 50 ºС определяется программно на основе результатов измерений относительной влажности и температуры воздуха.

    Чувствительные элементы температуры и относительной влажности вместе с вторичными преобразователями измерительных каналов помещены в кожухи и закреплены внутри жалюзийной защиты от солнечного перегрева и атмосферных осадков.

    В качестве ПИП канала измерения атмосферного давления используется кварцевый резонатор, преобразующий значения атмосферного давления в частоту электрического сигнала.

    Обмен данными с персональным компьютером производится по последовательному интерфейсу RS-232. Специальное программное обеспечение, функционирующее на персональном компьютере, отображает и сохраняет результаты измерений метеорологических параметров.

  • Технические характеристики комплекта метеорологического полевого КМП:

    Параметры Значения
    Диапазон измерений скорости воздушного потока (ветра):
    - при использовании датчика ветра М-127, м/с
    - при использовании датчика ветра ДВМ, м/с
    от 1 до 60
    от 0,6 до 60
    Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока (ветра), м/с:
    - в диапазоне ≤5 м/с включительно
    - в диапазоне >5 м/с

    ±0,5
    ±(0,3 + 0,05V), где V –измеряемая скорость ветра
    Диапазон измерений направления воздушного потока (ветра):
    - градусы
    - деление угломера
    от 0 до 360
    от 00-00 до 60-00
    Пределы допускаемой абсолютной погрешности измерений направления воздушного потока (ветра):
    - градусы
    - деление угломера

    ±10
    ±02-00
    Диапазон измерений атмосферного давления, гПа (мм рт.ст.) от 600 до 1073 (от 450 до 805)
    Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа (мм рт. ст.) ±0,5 (±0,4)
    Диапазон измерений температуры воздуха, ºС от -50 до +50
    Пределы допускаемой абсолютной погрешности измерений температуры воздуха, ºС:
    - в диапазоне от -50 до -30
    - в диапазоне от -30 (включительно) до +50

    ±0,4
    ±0,2
    Диапазон измерений относительной влажности воздуха, % от 10 до 98
    Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %
    - в диапазоне от -50 до -10 ºС
    - в диапазоне от -10 ((включительно) до +50 ºС

    ±5
    ±10
    Порог чувствительности датчиков по скорости:
    - при использовании датчика ветра М-127, не более, м/с
    - при использовании датчика ветра ДВМ, не более, м/с
    0,8
    0,6
    Порог чувствительности датчиков по направлению воздушного потока (ветра), не более, м/с 1,2
    Общие характеристики
    Электрическое питание:
    - от сети переменного тока частотой 50 ±1Гц, В
    - при питании от источника постоянного тока, В
    220
    12 ± 1 или 12 ± 1 и 24 ± 1 (в зависимости от варианта исполнения)
    Потребляемая мощность:
    - от сети переменного тока, В∙А, не более
    - от источника постоянного тока, Вт, не более
    35
    15
    Условия эксплуатации: Т
    - температура окружающего воздуха при влажности до 98 %, °С
    - температура окружающего воздуха при влажности до 80 %, °С (пульт и метеоадаптер, предназначенные для эксплуатации в помещениях)
    от -50 до +50

    от +5 до +40
    Температура хранения, °С от -50 до +50
    Относительная влажность окружающего воздуха, % от 5 до 98 (без конденсации)
    Защита от пыли и влаги (датчики стационарных и полевых вариантов исполнения и пульты полевых вариантов исполнения) IP53
    Габаритные размеры (ДхШхВ), мм, не более:
    - штатив
    - датчик ветра малогабаритный ДВМ
    - датчик ветра М-127
    - блок датчиков температуры и влажности ДТВ ЯИКТ.408715.001
    - блок датчиков температуры и влажности ДТВ ЯИКТ.408715.002
    - пульт с датчиком давления ЯИКТ.468364.008 и ЯИКТ.468364.008-01
    - пульт с датчиком давления
    - метеоадаптер компьютерный
    - кабель ЯИКТ.685631.005
    - кабель ЯИКТ.685631.005-03
    - кабель ЯИКТ.685631.009
    - кабель ЯИКТ.685631.029
    - кабель Л86.644.066
    - кабель Л86.644.066-04
    - переходник ЯИКТ.685631.031 и ЯИКТ.685631.032
    - кабель Gembird PC-186
    1040 (1600) х 185 х 185
    380 х 194 х 412
    630 х 300 х 700
    240 х 197 х 230
    197 х 197 х 150
    260 х 210 х 140
    355 х 185 х 125
    215 х 140 х 80
    30000 х Ø30
    10000 х Ø30
    2000 х 40 х 20
    10000 х Ø30
    30000 х Ø30
    10000 х Ø30
    1000 х Ø30
    1800 х 60 х 70
    Масса, кг, не более:
    - штатив
    - датчик ветра малогабаритный ДВМ
    - датчик ветра М-127
    - блок датчиков температуры и влажности ДТВ ЯИКТ.408715.001
    - блок датчиков температуры и влажности ДТВ ЯИКТ.408715.002
    - пульт с датчиком давления ЯИКТ.468364.008 и ЯИКТ.468364.008-01
    - пульт с датчиком давления
    - метеоадаптер компьютерный
    - кабель ЯИКТ.685631.005
    - кабель ЯИКТ.685631.005-03
    - кабель ЯИКТ.685631.009
    - кабель ЯИКТ.685631.029
    - кабель Л86.644.066
    - кабель Л86.644.066-04
    - переходник ЯИКТ.685631.031
    - переходник ЯИКТ.685631.032
    - кабель Gembird PC-186
    5,5
    2,0
    5,8
    3,0
    1,5
    3,7
    2,9
    2,0
    4,2
    1,6
    0,05
    1,3
    3,8
    1,6
    0,1
    0,15
    0,2

  • Комплект поставки М-49М (с датчиком ветра М-127 полевой вариант)

    № Наименование Количество
    1 Блок датчиков температуры и влажности ДТВ ЯИКТ.408715.001 1
    2 Пульт с датчиком давления ЯИКТ.468364.013 1
    3 Кабель ЯИКТ.685631.005 1
    4 Кабель ЯИКТ.685631.009 1
    5 Кабель ЯИКТ.685631.029 1
    6 Переходник ЯИКТ.685631.031 1
    7 Переходник ЯИКТ.685631.032 1
    8 Компакт-диск с программным обеспечением М-49М ЯИКТ.416939.003 1
    9 Датчик ветра Л82.788.004 1
    10 Кабель Л86.644.066 1
    11 Кабель Gembird РС-186 1
    12 Руководство по эксплуатации 1
    13 Формуляр 1
    14 Комплект монтажных частей 1
    15 Ведомость ЗИП 1

    Дополнительная комплектация М-49М

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект поверочных приспособлений

  • Дополнительная комплектация М-49М (с датчиком ветра М-127 полевой вариант)
