ДУ-3П — датчик уровня - протечки кондуктометрический трёхэлектродный протяжённый

Код товара: 80406

    • Гарантия

      2 года

    • Производитель

      РЭЛСИБ

    Назначение датчика уровня - протечки кондуктометрического трёхэлектродного протяжённого ДУ-3П:

    Датчик уровня–протечки кондуктометрический трёхэлектродный протяжённый ДУ–3П предназначен для:

    • поддержания заданного уровня электропроводной жидкости в различных резервуарах, в том числе большой высоты;
    • сигнализации о превышении и понижении уровня электропроводной жидкости;
    • контроля за протечкой (воды) в помещениях большой площади.

    Датчик выпускается в двух конструктивных исполнениях:

    • Н – настенное исполнение;
    • Р – исполнение для резервуаров.

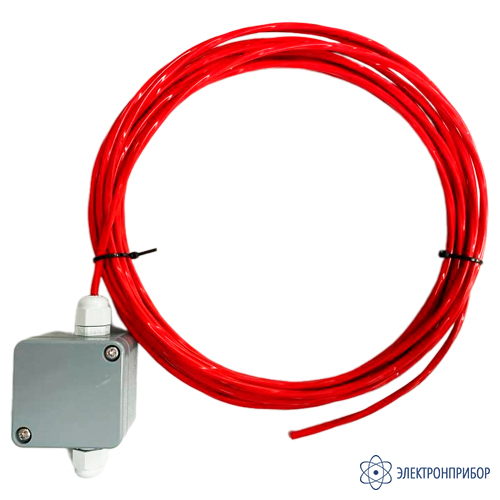

    Датчик изготовлен на основе специального кабеля – с тремя жилами из нержавеющей стали диаметром 1,0 мм, покрытых изоляцией из литого фторопласта, покрытых оболочкой из литого фторопласта.

    На одном конце кабеля имеется прямоугольный герметичный корпус с клеммами и гермовводом для подключения датчика к прибору. Длина шлейфа может быть до 100 м.

    Подготовка к работе заключается в подключении датчика к внешнему устройству с помощью присоединительного кабеля через клеммы.

    Для контроля уровня в резервуаре необходимо закрепить корпус датчика при помощи имеющихся крепёжных отверстий на верхней крышке резервуара. Размотать шлейф и вытянуть его по высоте резервуара одним из следующих способов: повесить на общую (самую длинную) жилу шлейфа груз; закрепить общую жилу к дну резервуара.

    Перед монтажом шлейфа необходимо обрезать две жилы кабеля на заданной высоте и зачистить жилы от изоляции на длине 10…20 мм от конца. Для контроля протечки в помещении необходимо провести монтаж кабеля по полу, закрепляя его через каждые 1…2 м. Затем необходимо срезать изоляцию с пары жил кабеля там, где наиболее вероятно появление протечки.

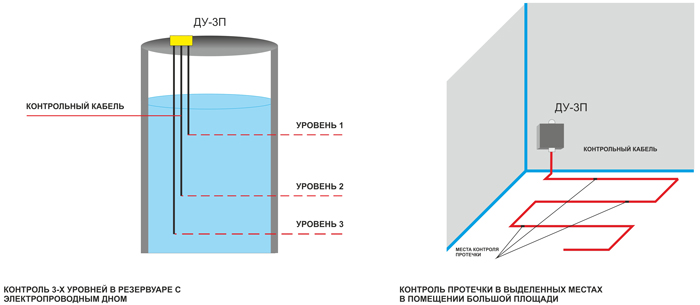

    Применение датчика уровня - протечки кондуктометрического трёхэлектродного протяжённого ДУ-3П:

    Особенности датчика уровня - протечки кондуктометрический трёхэлектродный протяжённый ДУ-3П:

    • длина контрольного кабеля (электродов) до 100 м;
    • рабочая температура контрольного кабеля (электродов) до 200 °C;
    • фторопластовая изоляция электродов;
    • возможность контроля 2-х, 3-х уровней;
    • возможность контроля протечки на большой площади и в выделенных местах.

  • Технические характеристики датчика уровня - протечки кондуктометрический трёхэлектродный протяжённый ДУ-3П:

    Параметр Значение
    Количество электродов 3
    Диаметр электродов, мм 1
    Длина шлейфа, м любая до 100
    Сопротивление жилы, Ом/м 1
    Температура эксплуатации шлейфа, °С -50 ... +200
    Материал электродов сталь нержавеющая 12Х18Н10Т (304)
    Материал изоляции фторопласт
    Толщина изоляции, мм 0,3
    Цвета жил зелёный, красный, синий
    Материал оболочки шлейфа фторопласт
    Толщина оболочки 0,5
    Цвет оболочки красный
    Средний срок службы не менее 10 лет

  • Комплект поставки ДУ-3П

    № Наименование Количество
    1 Датчик уровня - протечки кондуктометрический трёхэлектродный протяжённый ДУ-3П 1
    2 Паспорт 1
