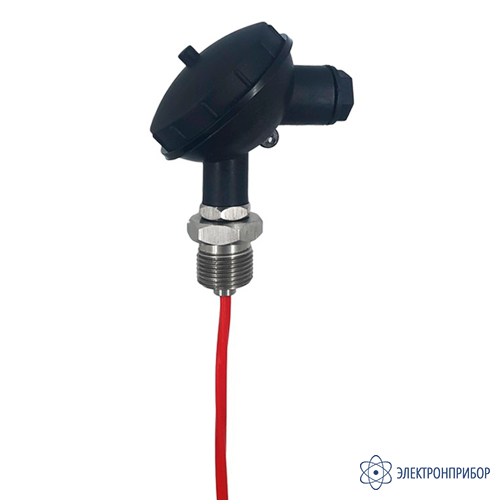

ДУ–3Г — датчик уровня - протечки кондуктометрический трёхэлектродный герметичный

Код товара: 80409
  • Датчик уровня - протечки кондуктометрический трёхэлектродный герметичный ДУ–3Г Датчик уровня - протечки кондуктометрический трёхэлектродный герметичный ДУ–3Г Датчик уровня - протечки кондуктометрический трёхэлектродный герметичный ДУ–3Г

    • Гарантия

      2 года

    • Производитель

      РЭЛСИБ

    Назначение датчика уровня - протечки кондуктометрического трёхэлектродного герметичного ДУ–3Г:

    Датчик уровня кондуктометрический трёхэлектродный герметичный ДУ–3Г предназначен для:

    • поддержания заданного уровня электропроводной жидкости;
    • сигнализации о превышении и понижении уровня электропроводной жидкости.

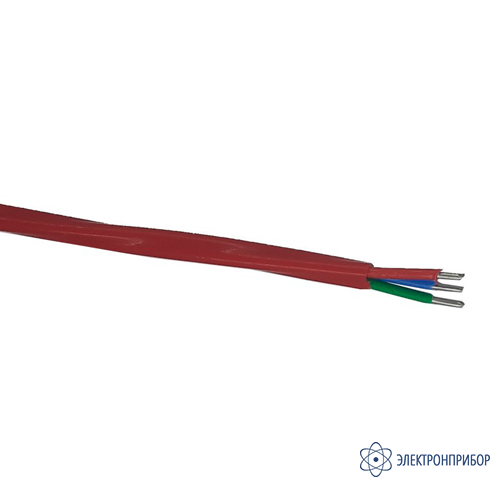

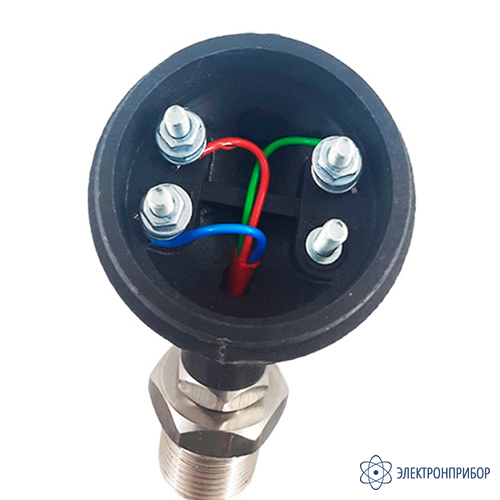

    Датчик изготовлен на основе специального кабеля – с тремя жилами из нержавеющей стали 1,0 мм, покрытых изоляцией из литого фторопласта, покрытых оболочкой из литого фторопласта. На одном конце кабеля имеется герметичный корпус с клеммами и штуцером для установки. Максимальная длина кабеля – 20 м.

    Существенные особенности датчика уровня - протечки кондуктометрического трёхэлектродного герметичного ДУ–3Г:

    • простая установка;
    • возможность контроля уровня в резервуарах большой высоты;
    • возможность контроля уровня в резервуарах с повышенным давлением.

    Подготовка к работе и подключение датчика уровня - протечки кондуктометрического трёхэлектродного герметичного ДУ–3Г:

    Для контроля уровня в резервуаре необходимо закрепить корпус датчика при помощи штуцера на верхней крышке резервуара. Вытянуть кабель по высоте резервуара одним из следующих способов: повесить на общую (самую длинную) жилу шлейфа груз; закрепить общую жилу к дну резервуара. Перед монтажом кабеля необходимо обрезать две жилы кабеля на заданной высоте и зачистить жилы от изоляции на длине 10…20 мм от конца.

  • Технические характеристики датчика уровня - протечки кондуктометрического трёхэлектродного герметичного ДУ–3Г:

    Параметр Значение
    Количество электродов 3
    Диаметр электродов, мм 1
    Длина шлейфа, м любая до 20
    Сопротивление жилы, Ом/м 1
    Диапазон рабочей температуры Кабеля, штуцера –50 ... +200
    Клеммной головки –50 +120 °С
    Максимальное рабочее давление 2,0 Мпа
    Материал электродов сталь нержавеющая 12Х18Н10Т (304)
    Материал изоляции фторопласт
    Толщина изоляции 0,3 мм
    Цвета жил зелёный, красный, синий
    Материал оболочки кабеля фторопласт
    Толщина оболочки 0,5 мм
    Цвет оболочки красный
    Средний срок службы не менее 10 лет

  • Комплект поставки ДУ–3Г

    № Наименование Количество
    1 Датчик уровня - протечки кондуктометрический трёхэлектродный герметичный ДУ–3Г 1
    2 Паспорт 1
