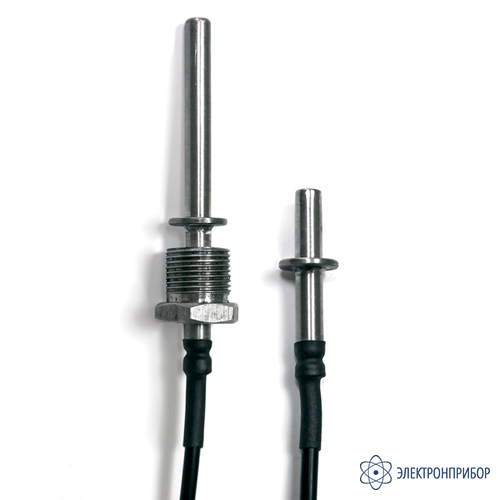

РТ-5 — реле температурное малоинерционное (термостат)

Код товара: 80429

Описание
Характеристики
Комплектация
Документы 1
Показать всё

- Гарантия

  2 года
- Производитель

  РЭЛСИБ
Описание реле температурного малоинерционного (термостата) РТ-5:

Биметаллическое реле температурное РТ-5 изготовлено в корпусе из нержавеющей стали 12x18H10T или SUS304. Чувствительный элемент - термобиметалл. Характер размыкания/замыкания контактов - плавный, поэтому вблизи температуры срабатывания возможен кратковременный "дребезг" контактов.

Реле температурное не рекомендуется использовать в зонах, подверженных вибрации. Благодаря маленькому гистерезису реле РТ-5 можно использовать для поддержания температуры (как термостат).

Температурные реле РТ-5 выпускаются с широким интервалом температуры срабатывания от минус 20 °С до +200 °С. Кабель: RFS05 2х0,5 мм² высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией жил.

Для реле в конструктивном исполнении 2 допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.

Варианты исполнения реле температурного малоинерционного (термостата) РТ-5:

РТ-5.X-Tср.Z.l.R.L, где:

X - ЗК - замыкающий контакт; РК - размыкающий контакт;
Т_ср.- температура срабатывания,°C;

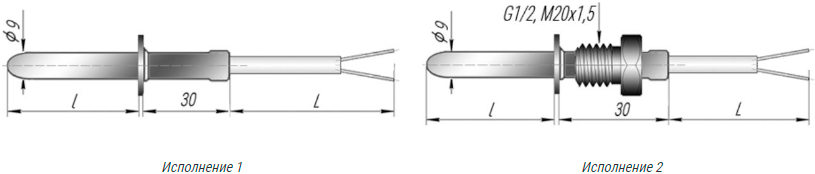

Z - конструктивное исполнение: 1 - без штуцера; 2 - со штуцером;
l - длина монтажной части, мм: 20,0; 30,0; 60,0; 80,0; 100,0;
R - диаметр резьбы, мм: М20х1,5; G1/2;
L - длина кабельного вывода: 0,2; 0,5; 1,0; 2,0.

Применение реле температурного малоинерционного (термостата) РТ-5:

Реле температуры (термостат) РТ-5 предназначено для контроля, сигнализация о превышении температуры, например в сауне и т.д.; поддержания температуры (термостатирование).

Особенности реле температурного малоинерционного (термостата) РТ-5:
- низкая инерционность;
- маленький гистерезис;
- температура срабатывания любая из интервала -20...+200 °С с шагом 10 °С и точностью ±5 °С.

Технические характеристики реле температурного малоинерционного (термостата) РТ-5:

Параметр	Значение
Коммутируемое напряжение	=24В, ≈120В
Коммутируемый ток	1А
Температура срабатывания термореле	от -20 до +200 °С с шагом 10 °С
Погрешность (разброс по температуре срабатывания)	±5 °С
Гистерезис	от 1 до 5 °С
Кол-во коммутационных циклов	не менее 50000
Максимальное давление в контролируемой среде	1,6 МПа
Материал защитной арматуры	12Х18Н10Т; SUS304
Степень защиты	IP65
Средняя наработка на отказ	не менее 50000 ч
Средний срок службы	5 лет
Масса реле	не более 0,25 кг

Комплект поставки РТ-5

№	Наименование	Количество
1	Реле температурное малоинерционное (термостат) РТ-5	1
2	Руководство по эксплуатации	1
