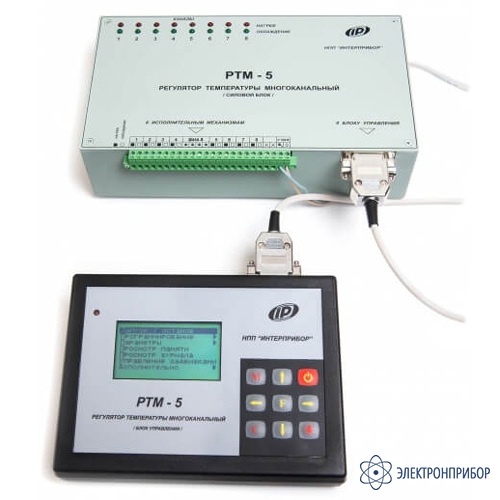

РТМ-5 — система управления термовлажностной обработкой бетона

Код товара: 53011

    • Гарантия

      1.5 года

    Назначение системы управления термовлажностной обработкой бетона РТМ-5:

    Система управления термовлажностной обработкой бетона РТМ-5 предназначена для:

    • Программного автоматического управление процессами тепловлажностной обработки (ТВО) железобетонных изделий на предприятиях стройиндустрии;
    • Автоматизации технологических установок циклического и непрерывного действия: ямных и туннельных пропарочных камер, термоформ, кассетных установок и т.п.;
    • Управления тепловой обработкой в паровоздушной среде (в т.ч. при работе с парогенераторами), в продуктах сгорания природного газа, при электро- и инфракрасном прогреве бетона.

    Основные функции

    • Индивидуальное программирование режимов работы каждого из 8 каналов;
    • Память 16 режимов работы для быстрого программирования;
    • Оперативное формирование и редактирование температурно-временных диаграмм работы, включающих нагрев, изотермическое выдерживание и охлаждения;
    • Задание режимов работы в линейной и полиномиальной форме;
    • Формирование двухпозиционного или широтно-импульсного алгоритмов регулирования температуры с задаваемыми: гистерезисом, амплитудой и периодом;
    • Отображение процессов регулирования в графической и цифровой форме по каждому каналу на графическом дисплее с подсветкой;
    • Архивация процессов термообработки и их просмотр на дисплее РТМ-5 и на мониторе компьютера индивидуально по каждому каналу и по 8 каналам одновременно;
    • Контроль и индикация состояния исполнительных органов и датчиков;
    • Сигнализация аварийных ситуаций Автоматическая корректировка режимов прогрева при технологических нарушениях, в т.ч. при перерывах в подаче и ухудшении параметров теплоносителя;
    • Выбор режимов работы блока управления посредством клавиатуры и системы меню;
    • Автоматическое ведение журнала термообработки (пропарки);
    • Русский и английский язык меню и текстовых сообщений.

    Сервисная компьютерная программа

    • Считывание данных из РТМ-5;
    • Формирование отчетной документации (журнал пропарки);
    • Оперативное формирование и редактирование заданных температурно-временных диаграмм работы, включающих: нагрев, изотермическое выдерживание и охлаждение;
    • Формирование алгоритмов регулирования температуры.

    Особенности системы управления термовлажностной обработкой бетона РТМ-5:

    • Полный комплекс средств для автоматизации процессов ТВО бетона;
    • Высокая помехоустойчивость и надежность управления;
    • Адаптивные алгоритмы, предотвращающие "тепловые удары" и деструкцию бетона при термообработке;
    • Защита от сетевых помех и от пропадания напряжения питания;
    • Автоматическая коррекция программы ТВО при дефиците тепловой энергии;
    • Дистанционный контроль и программирование режимов от ПК (новая опция);
    • Цифровые термодатчики с встроенными репитерами для длинных линий связи;
    • Компактность, простота обслуживания и эксплуатации;
    • Возможность использования в качестве исполнительных механизмов любых типов электроприводных задвижек или электроклапанов;
    • Сервисная компьютерная программа, позволяющая дистанционно задавать и корректировать режимы тепловлажностной обработки бетона.

  • Технические характеристики системы управления термовлажностной обработкой бетона РТМ-5:

    Параметр Значение
    Количество каналов регулирования 8
    Диапазон измерения температуры, °С -50...+125
    Диапазон регулирования температуры, °С 0...+125
    Пределы погрешности измерения температуры, °С ±0,5
    Дискретность индикации температуры, °С 0,1
    Время цикла термообработки 1 час... 31 день
    Дискретность задания температуры, °С / времени, мин 1 / 1
    Потребляемая мощность, Вт (без силовых устройств) 10
    Длина линий связи, м 0...1000
    Тип датчиков температуры DS-1820
    Коммутируемая нагрузка, Вт 0...400
    Типы интерфейсов RS-485, RS-232
    Общие характеристики
    Диапазон рабочих температур, °C -10...+50
    Габаритные размеры, мм:
    силовой блок;
    блок управления;
    блок сопряжения с компьютером
    255 x 160 x 75;
    190 х 140 х 55;
    55 х 15 х 7
    Масса, кг:
    силовой блок;
    блок управления;
    блок сопряжения с компьютером
    1,8;
    0,5;
    0,05

  • Комплект поставки РТМ-5

    № Наименование Количество
    1 Блок автоматического управления 1
    2 Блок силовой (нагрев) 1
    3 Блок связи с ПК по RS-485 1
    4 Вставка плавкая ВП1 2А 2
    5 Кабель межблочный 1
    6 Кабель связи с ПК 1
    7 Аккумулятор АА в составе блока управления 2
    8 Программа связи с ПК на CD 1
    9 Паспорт 1
    10 Схема подключения 1
    11 Сертификат о калибровке (1 год) 1

    12    		 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)*
    1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
