A3136 — пробник активный

Код товара: 62139
  • Особенности пробника активного A3136:

    • Полоса пропускания до 1,3 ГГц;
    • Высокое входное сопротивление 1 МОм и низкая входная емкость 0,9 пФ;
    • Ослабление 1:10;
    • Широкий набор насадок и заземляющих аксессуаров;
    • Поддержка функции автоматического обнаружение пробника и масштабирования единиц измерения;
    • Возможность автоматического переключения на входное сопротивление 50 Ом.
  • Технические характеристики пробника активного A3136:

    Параметр Значение
    Полоса пропускания (только для пробника) 1,3 ГГц
    Полоса пропускания системы 1,3 ГГц на конце пробника с осциллографом серии АКИП-76000Е
    Время нарастания < 300 пс
    Входная ёмкость 0,9 пФ
    Входное сопротивление 1 МОм
    Ослабление ÷10
    Гармонические искажения -40 дБн (1%) при 250 МГц, 1 Вп-п, синус
    Уровень собственных шумов 2,5 мВскз
    Динамический диапазон ± 5 В
    Максимальное входное напряжение ± 30 В
    Диапазон постоянного смещения ± 10 В
    Габариты пробника (Д*В*Г) 108 мм x 16 мм x 12 мм
    Длина кабеля 1,2 м

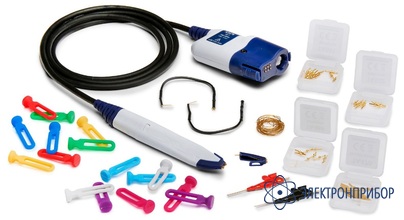

  • Комплект поставки A3136

    Наименование Количество
    1 Стандартный наконечник 10
    2 Шина заземления типа «нож» 2 размера 2
    3 Цветные маркеры каналов – 8 цветов 2
    4 Подпружиненный наконечник 10
    5 Провод заземления 2
    6 Прямой острый наконечник 10
    7 Позолоченный медный провод – 0,3 мм, 30 SWG 1
    8 Микрозажим для SMD компонентов красный 1
    9 Микрозажим для SMD компонентов черный 1
    10 Адаптер Joggle 1
    11 Кейс для переноски 1
