АКИП-4801 — пробник дифференциальный

Код товара: 75351

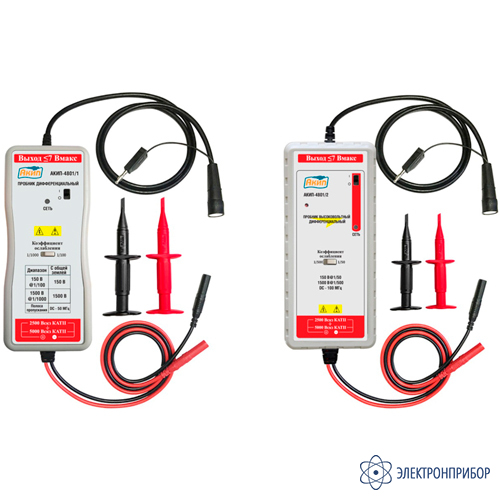

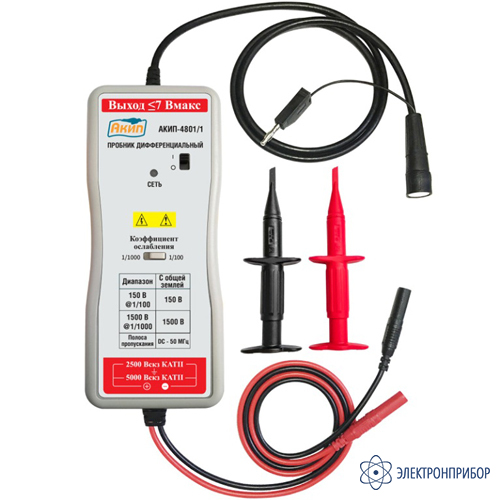

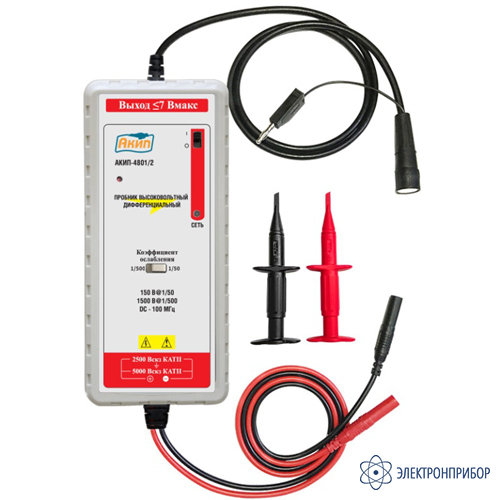

  • Пробник дифференциальный АКИП-4801 Пробник дифференциальный АКИП-4801 Пробник дифференциальный АКИП-4801
    2 варианта исполнения

    Особенности пробника дифференциального АКИП-4801:

    • полоса пропускания до 100 МГц;
    • максимальное напряжение до 1500 Впик-пик;
    • высокое входное сопротивление 8 МОм;
    • два переключаемых коэффициента ослабления;
    • коннектор BNC-типа, совместимость со всеми цифровыми осциллографами;
    • питание от сетевого адаптера 6 В или от батарей (4*AA – только АКИП-4801/2).

  • Технические характеристики пробника дифференциального АКИП-4801:

    Параметр АКИП-4801/1 АКИП-4801/2
    Полоса пропускания 50 МГц 100 МГц
    Коэффициент ослабления 1:1000/100 1:500/50
    Входное сопротивление и емкость дифференциальный: 8 МОм // 1 пФ
    между входами и землей: 4 МОм // 2 пФ
    Время нарастания ≤ 7 нс ≤ 3,5 нс
    Максимальное выходное напряжение (50 Ом) 7 В
    Входное сопротивление осциллографа 1 МОм
    КОСС (коэффициент ослабления синфазного сигнала) -80 дБ @ 60 Гц，-50 дБ @ 100 кГц
    Максимальное входное переменное напряжение 1500 Впик-пик @ 1:1000
    1500 Впик-пик @ 1:100    		 1500 Впик-пик @ 1:500
    1500 Впик-пик @ 1:50
    Максимальное входное постоянное напряжение 750 В @ 1:1000
    75 В @ 1:100    		 750 В @ 1:500
    70 В @ 1:50
    Общие характеристики
    Длина кабеля подключения к осциллографу 90 см
    Длина входного измерительного кабеля 60 см
    Условия эксплуатации 0...+50 °С, влажность 20 … 70%
    Габариты 165 х 69 х 26 мм 186 х 84 х 38 мм
    Масса 300 г 400 г

  • Комплект поставки АКИП-4801

    № Наименование Количество
    1 Пробник дифференциальный АКИП-4801 в соответствующей модификации 1
