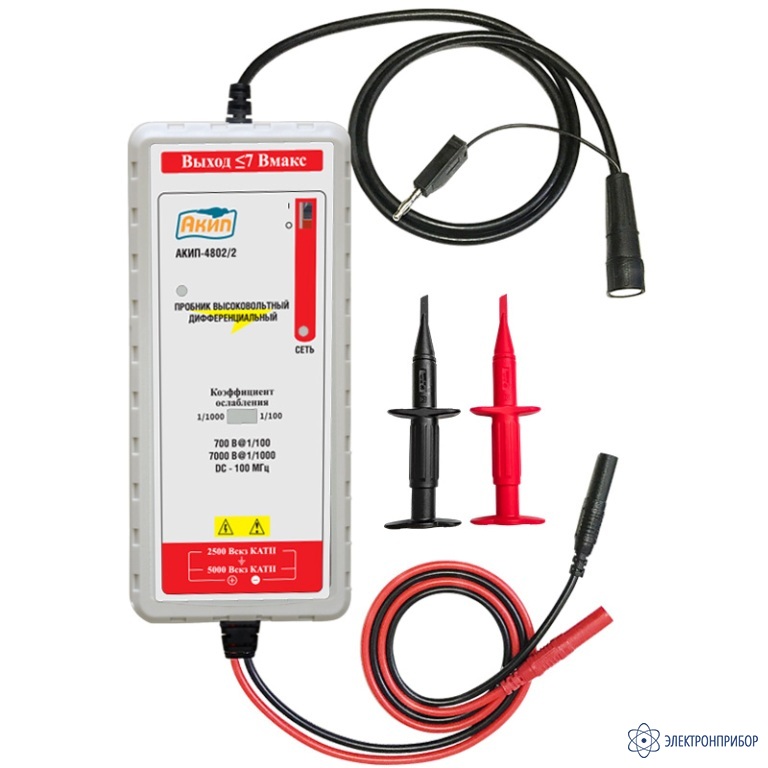

АКИП-4802/2 — пробник дифференциальный

Код товара: 75369
  • 2-3 дня
    Является модификацией АКИП-4802

    Особенности пробника дифференциального АКИП-4802/2:

    • полоса пропускания до 100 МГц;
    • максимальное напряжение до 7000 Впик-пик;
    • высокое входное сопротивление до 24 МОм;
    • два переключаемых коэффициента ослабления;
    • коннектор BNC-типа, совместимость со всеми цифровыми осциллографами;
    • питание от сетевого адаптера 6 В или от батарей (AA).

  • Технические характеристики пробника дифференциального АКИП-4802/2:

    Параметр АКИП-4802/1 АКИП-4802/2
    Полоса пропускания 50 МГц 100 МГц
    Коэффициент ослабления 1:1000/100
    Входное сопротивление и емкость дифференциальный: 36 МОм // 1 пФ
    между входами и землей: 18 МОм // 2 пФ    		 Дифференциальный: 24 МОм // 2 пФ
    между входами и землей: 12 МОм // 4 пФ
    Время нарастания ≤ 7 нс ≤ 3,5 нс
    Максимальное выходное напряжение (50 Ом) 7 В
    Входное сопротивление осциллографа 1 МОм
    КОСС (коэффициент ослабления синфазного сигнала) -80 дБ @ 60 Гц，-50 дБ @ 100 кГц
    Максимальное входное переменное напряжение 7000 Впик-пик @ 1:1000
    700 Впик-пик @ 1:100
    Максимальное входное постоянное напряжение 3500 Впик-пик @ 1:1000
    350 Впик-пик @ 1:100
    Общие характеристики
    Длина кабеля подключения к осциллографу 90 см
    Длина входного измерительного кабеля 60 см
    Условия эксплуатации температура 0...+50 °С, влажность 20 … 70 %
    Габариты 186 х 84 х 38 мм
    Масса 400 г

  • Комплект поставки АКИП-4802/2

    № Наименование Количество
    1 Пробник дифференциальный АКИП-4802/2 1
