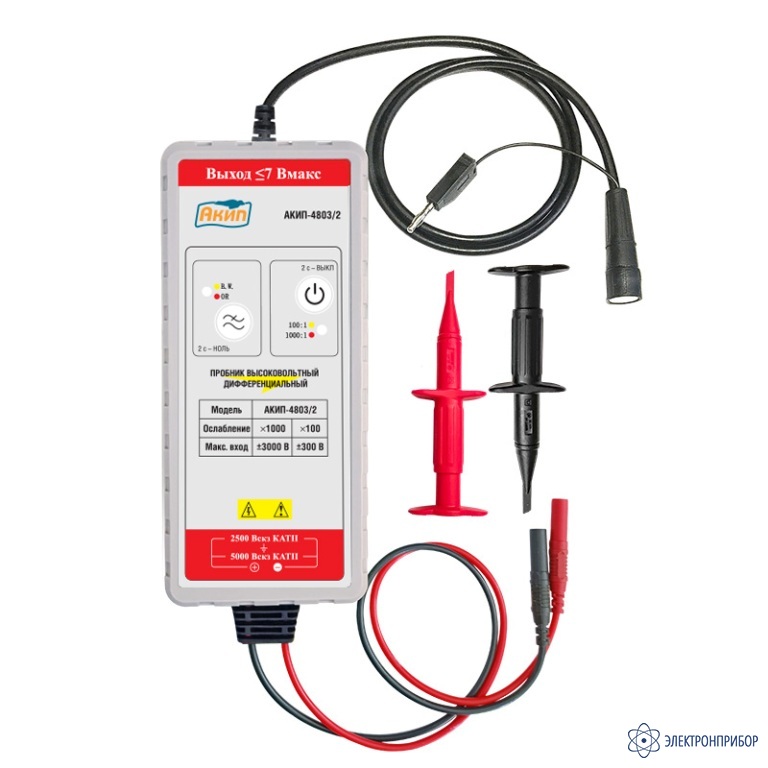

АКИП-4803/2 — пробник дифференциальный

Код товара: 75365
  • 2-3 дня
    Является модификацией АКИП-4803

    Особенности пробника дифференциального АКИП-4803/2:

    • полоса пропускания до 200 МГц;
    • максимальное напряжение до 6000 Впик-пик;
    • высокое входное сопротивление до 24 МОм;
    • два переключаемых коэффициента ослабления;
    • коннектор BNC-типа, совместимость со всеми цифровыми осциллографами;
    • питание от сетевого адаптера 6 В.

  • Технические характеристики пробника дифференциального АКИП-4803/2:

    Параметр АКИП-4803/1 АКИП-4803/2
    Полоса пропускания 200 МГц
    Коэффициент ослабления 1:1000/100
    Ограничение полосы пропускания 5 МГц
    Входное сопротивление и емкость дифференциальный: 12 МОм // 0,5 пФ
    между входами и землей: 6 МОм // 1 пФ
    Время нарастания ≤1,75 нс
    Максимальное выходное напряжение (50 Ом) 7 В
    Входное сопротивление осциллографа 1 МОм
    КОСС (коэффициент ослабления синфазного сигнала) -80 дБ @ 60 Гц，-50 дБ @ 100 кГц
    Максимальное входное переменное напряжение 1000 Впик-пик @ 1:1000
    100 Впик-пик @ 1:100    		 6000 Впик-пик @ 1:1000
    600 Впик-пик @ 1:100
    Максимальное входное постоянное напряжение 500 В @ 1:1000
    50 В @ 1:100    		 3000 В @ 1:1000
    30 В @ 1:100
    Общие характеристики
    Длина кабеля подключения к осциллографу 90 см
    Длина входного измерительного кабеля 60 см
    Условия эксплуатации температура 0...+50 °С, влажность 20 … 70%
    Габариты 186 х 84 х 38 мм
    Масса 400 г

  • Комплект поставки АКИП-4803/2

    № Наименование Количество
    1 Пробник дифференциальный АКИП-4803/2 1
