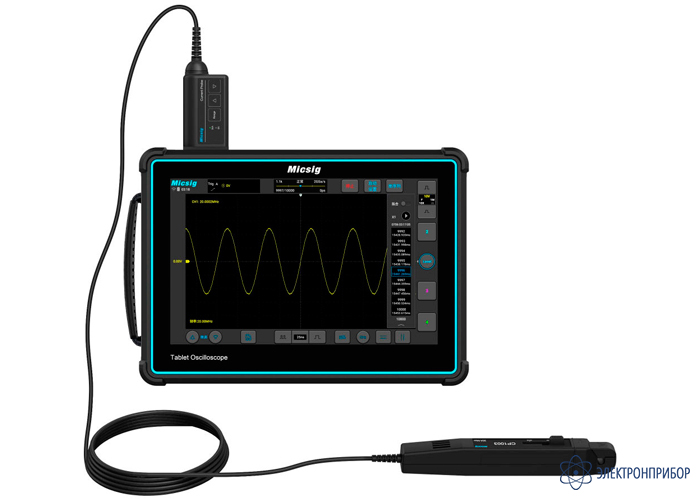

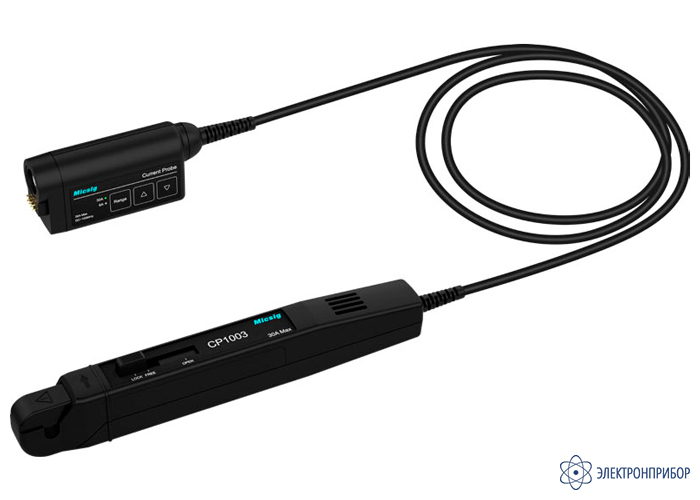

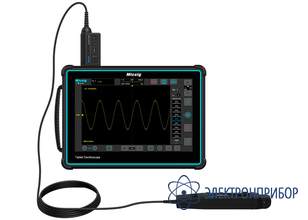

CP1003 — осциллографический токовый пробник AC/DC

Код товара: 75420
  • Осциллографический токовый пробник ac/dc CP1003 Осциллографический токовый пробник ac/dc CP1003

    • Гарантия

      1 год

    • Производитель

      Micsig, Китай

    • Артикул

      03099

    Описание осциллографического токового пробника AC/DC CP1003:

    Осциллографический токовый пробник CP1003 является экономичной заменой пробникам Tektronix TCP0030A и TCP312A.

    Особенности осциллографического токового пробника AC/DC CP1003:

    • полоса пропускания: 100 МГц;
    • коэффициент деления: x2, x10;
    • токовый;
    • автодетектирование делителя осциллографом.

  • Технические характеристики осциллографического токового пробника AC/DC CP1003:

    Параметр Значение
    Полоса пропускания 100 МГц
    Длительность фронта ≤3,5 нс
    Диапазоны измерения 6 А (x2): 20 мА~6 А;
    30 А (x10): 50 мА~30 А
    Чувствительность, приведенная к выходу 1 В/2 А (6 А)
    1 В/10 А (30 А)
    Погрешность для постоянного тока (типовое) ±1%±10 мА（6 A)
    ±1%±50 мА（30 A)
    Время задержки сигнала ＜6 нс（6 А)
    ＜6 нс（30 А）
    Максимальный измеряемый ток 30 А амплитуда переменного тока, 60 А размах, 21,21 Аскз
    Шумы ≤1,4 мАскз（полоса 20 Мгц, диапазон 30A, x10)
    Категория измерения CAT II 300 В
    Максимальный диаметр проводника с током 5 мм
    Индикация перегрузки мигание индикатора
    Питание 12 В, постоянный ток
    Размеры датчика тока 175,22х20,4х28,97 мм
    Размеры модуля управления 77,99х22х36,98 мм
    Длина кабеля 1 м
    Масса датчика 165 г
    Интерфейс Micsig UPI

  • Комплект поставки CP1003

    № Наименование Количество
    1 Осциллографический токовый пробник AC/DC CP1003 1
