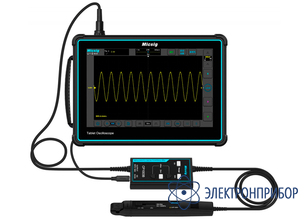

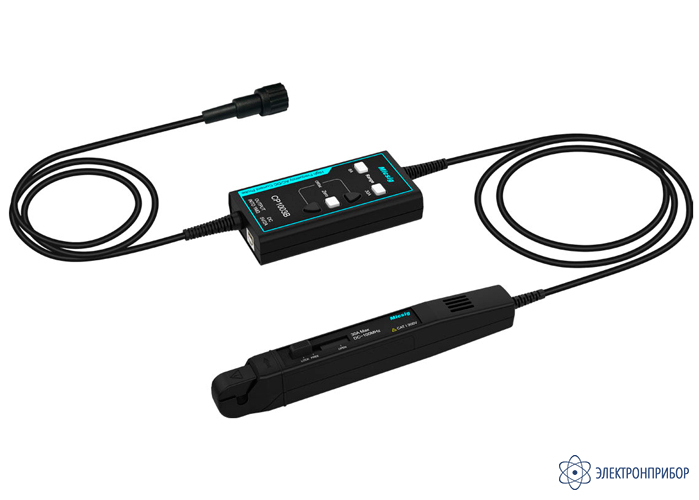

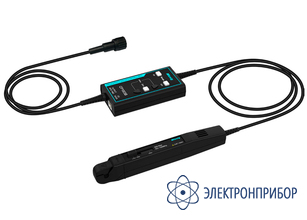

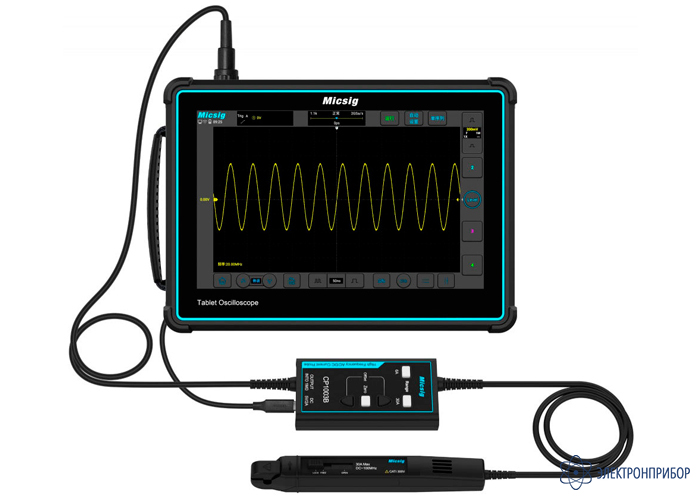

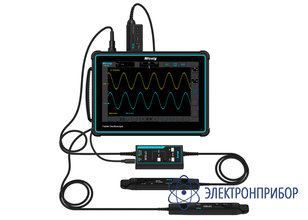

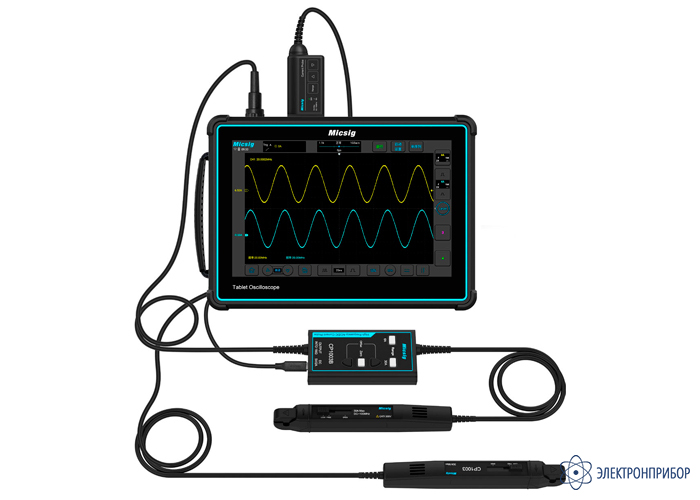

CP1003B — осциллографический токовый пробник AC/DC
Код товара: 75421-
-
Гарантия
1 год
-
Производитель
-
Артикул
03097
Описание осциллографического токового пробника AC/DC CP1003B:
Осциллографический токовый пробник CP1003B является экономичной заменой пробникам Tektronix TCP0030A и TCP312A.
Особенности осциллографического токового пробника AC/DC CP1003B:
- полоса пропускания: 100 МГц;
- коэффициент деления: x2, x10;
- токовый;
- автодетектирование делителя осциллографом.
-
-
Технические характеристики осциллографического токового пробника AC/DC CP1003B:
Параметр Значение Полоса пропускания 100 МГц Длительность фронта ≤3,5 нс Диапазоны измерения 6 А (x2): 20 мА~6 А;
30 А (x10): 50 мА~30 АЧувствительность, приведенная к выходу 1 В/2 А (6 А)
1 В/10 А (30 А)Погрешность для постоянного тока (типовое) ±1%±10 мА(6 A)
±1%±50 мА(30 A)Время задержки сигнала <30 нс(6 А)
<30 нс(30 А)Максимальный измеряемый ток 30 А амплитуда переменного тока, 60 А размах, 21,21 Аскз Шумы ≤1,4 мАскз(полоса 20 Мгц, диапазон 30A, x10) Категория измерения CAT II 300 В Максимальный диаметр проводника с током 5 мм Индикация перегрузки мигание подсветки кнопки Питание 5 В, постоянный ток Интерфейс стандартный BNC -
Комплект поставки CP1003B
№ Наименование Количество 1 Осциллографический токовый пробник AC/DC CP1003B 1 -
