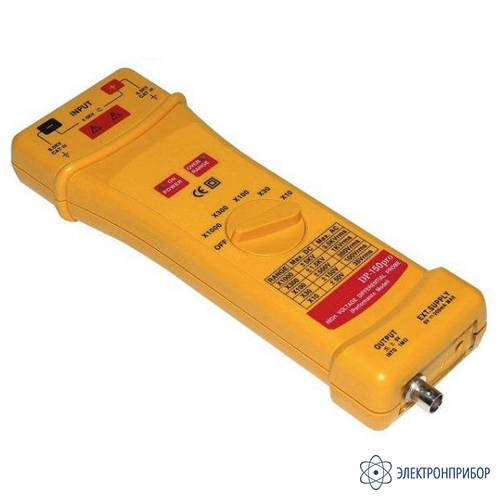

DP-150 Pro — дифференциальный пробник

Код товара: 45982
  • Назначение дифференциального пробника DP-150 Pro:

    Пробник DP-150 Pro является дифференциальным пробником для осциллографов и обеспечивает гальваническую развязку каналов.

  • Технические характеристики дифференциального пробника DP-150 Pro:

    Параметр Значение
    Максимальное дифференциальное напряжение (DC+ACпик) 8 кВп-п
    Полоса частот (50 Ом, -3 дБ) DC…150 МГц (х30, х100, х300, х1000)
    DC…100 МГц (х10)
    Точность 2%
    Максимальное напряжение между разъемом и землей 2,8 кВскз
    Максимальное рабочее напряжение (DC+ACпик) ≤80 Вп-п на ослаблении x 10 (28 Вскз, ±40 ВDC)
    ≤240 В на ослаблении x 30 (84 Вскз, ±120 ВDC)
    ≤800 В на ослаблении x 100 (280 Вскз, ±400 ВDC)
    ≤2400 В на ослаблении x 300 (800 Вскз, ±1200 ВDC)
    ≤8 кВ на ослаблении x 1000 (2,8 кВскз, ±4 кВDC)
    Аттенюатор x 10,x 30, x 100, x 300, x 1000
    Входной импеданс дифференциальный: 100 МОм / 1,0 пФ
    разъем/земля: 50 МОм/ 2,0 пФ
    Выходной импеданс 50 Ом
    Максимальное выходное напряжение ±5 В
    Время нарастания 2,4 нс (х30, х100, х300, х1000); 3,5 нс (х10)
    Потребление максимальное 150 мА (1,4 Вт)
    Питание сетевой адаптер 9 В
    Размеры 245х76х32 мм
    Вес 350 г

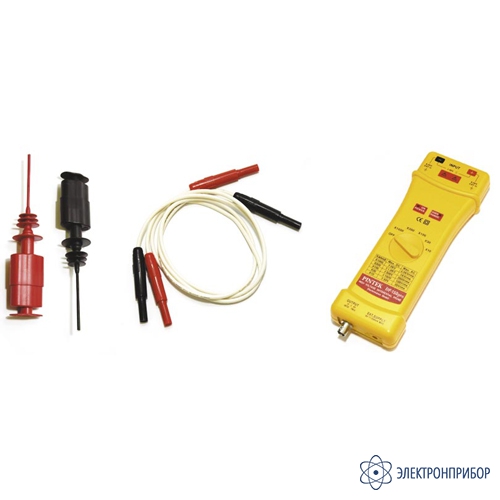

  • Комплект поставки DP-150 Pro

    Наименование Количество
    1 Дифференциальный пробник DP-150 Pro 1
    2 Изолированный щуп 2
    3 Зажим типа «крокодил»  2
    4 Соединительный провод 2
    5 Изолированный кабель BNC/BNC 1
    6 Блок питания 230 В / 9 В DC 1
    7 Руководство по эксплуатации 1
