DP10013 — осциллографический пробник

Код товара: 52096
  • 4-6 дней
    Осциллографический пробник DP10013 Осциллографический пробник DP10013 Осциллографический пробник DP10013

    Назначение осциллографического пробника DP10013:

    • Измерение с плавающим потенциалом;
    • Измерение в импульсных источниках питания;
    • Измерение в контроллерах электродвигателей;
    • Измерение в электронных нагрузках;
    • Измерение в дисплеях с ЭЛТ;
    • Измерение в силовых преобразователях;
    • Измерение в приборах питания.

    Особенности осциллографического пробника DP10013:

    • Полоса пропускания 100 МГц и 200 МГц;
    • Максимальное напряжение между дифференциальными входами 1300 В и 5600 В (постоянное + размах переменного);
    • Переключаемый коэффициент ослабления х50/х500 и x200/x2000.

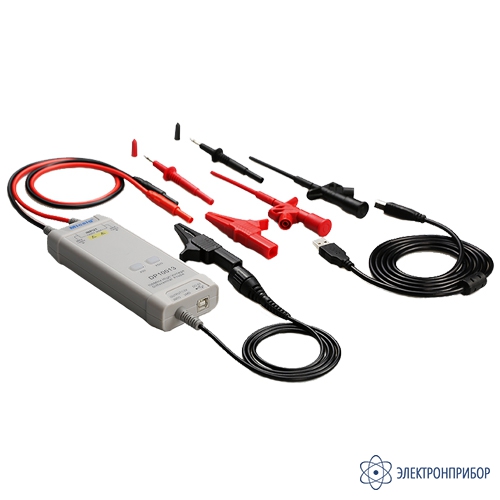

    1. Вход сигнала.
    2. Индикаторы ослабления/Индикаторы перегрузки (мигание).
    3. Выход сигнала.
    4. Вход питания.
    5. Выход питания.
    6. Насадка зажим типа "крокодил" (1 пара: красная и черная).
    7. Насадка щуп (1 пара: красная и черная)
    8. Насадка зажим типа крючок (1 пара: красная и черная).
    9. Кабель USB

  • Технические характеристики осциллографического пробника DP10013:

    Параметр Значение
    Полоса пропускания 100 МГц
    Время нарастания 3.5 нс
    Коэффициент ослабления х50;
    х500
    Погрешность усиления ±2%
    Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) 130 В (х50);
    1300 В (х500)
    Максимальное напряжение между входами при одном заземленном входе (постоянное + размах переменного) 130 В (х50);
    1300 В (х500)
    Уровень шума, приведенный к входу <40 мВСКЗ (х50);
    <230 мВСКЗ (х500)
    Ослабление синфазного сигнала >80 дБ (постоянный ток);
    >60 дБ (100 кГц);
    >50 дБ (1 МГц)
    Импеданс входа 10 МОм/1 пФ (дифференциальный режим);
    5 МОм/2 пФ (режим с одним заземленным входом)
    Выходное напряжение <3 В
    Сигнализация перегрузки Мигающая подсветка кнопки
    Общие характеристики
    Питание Постоянный ток, 5 В, питание USB
    Потребляемая мощность 0.85 Вт
    Длина входного кабеля около 60 см
    Длина выходного кабеля около 90 см

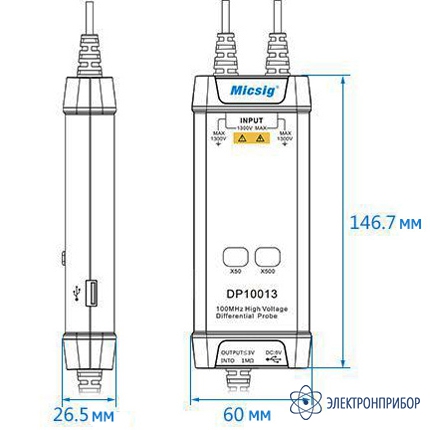

    Размеры, мм 146x60x27

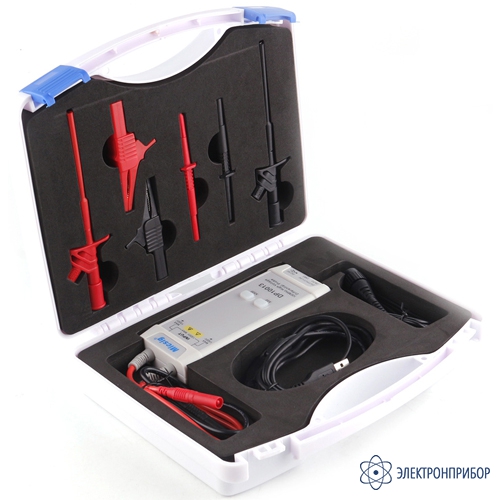

  • Комплект поставки DP10013

    № Наименование Количество
    1 Осциллографический пробник DP10013 1
