DP 20003

Аксессуары для радиоизмерений

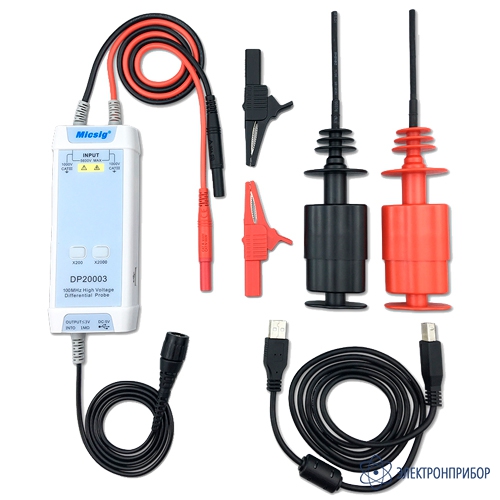

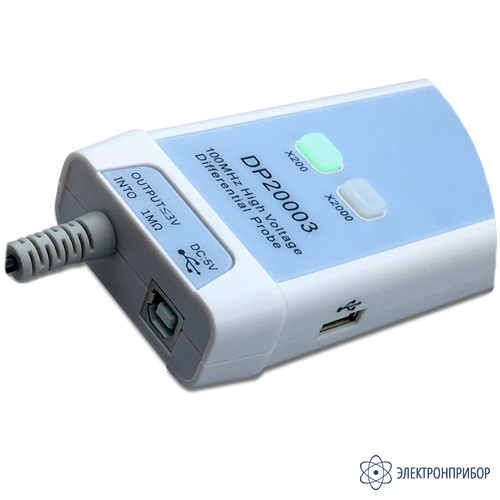

DP20003 — осциллографический пробник

Код товара: 56825
  • Осциллографический пробник DP20003 Осциллографический пробник DP20003

    Назначение осциллографического пробника DP20003:

    • Измерение с плавающим потенциалом;
    • Измерение в импульсных источниках питания;
    • Измерение в контроллерах электродвигателей;
    • Измерение в электронных нагрузках;
    • Измерение в дисплеях с ЭЛТ;
    • Измерение в силовых преобразователях;
    • Измерение в приборах питания.

    Особенности осциллографического пробника DP20003:

    • Полоса пропускания 200 МГц;
    • Максимальное напряжение между дифференциальными входами 5600 В (постоянное + размах переменного);
    • Переключаемый коэффициент ослабления x200/x2000.

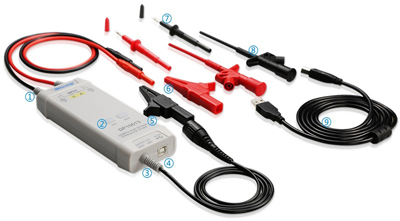

    1. Вход сигнала.
    2. Индикаторы ослабления/Индикаторы перегрузки (мигание).
    3. Выход сигнала.
    4. Вход питания.
    5. Выход питания.
    6. Насадка зажим типа "крокодил" (1 пара: красная и черная).
    7. Насадка щуп (1 пара: красная и черная)
    8. Насадка зажим типа крючок (1 пара: красная и черная).
    9. Кабель USB

  • Технические характеристики осциллографического пробника DP20003:

    Параметр DP20003 DP10013
    Полоса пропускания 200 МГц 100 МГц
    Время нарастания 3.5 нс
    Коэффициент ослабления х200;
    х2000    		 х50;
    х500
    Погрешность усиления ±2%
    Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) 560 В (х200);
    5600 В (х2000)    		 130 В (х50);
    1300 В (х500)
    Максимальное напряжение между входами при одном заземленном входе (постоянное + размах переменного) 130 В (х50);
    1300 В (х500)    		 130 В (х50);
    1300 В (х500)
    Уровень шума, приведенный к входу <160 мВСКЗ (х200);
    <920 мВСКЗ (х2000)    		 <40 мВСКЗ (х50);
    <230 мВСКЗ (х500)
    Ослабление синфазного сигнала >80 дБ (постоянный ток);
    >60 дБ (100 кГц);
    >50 дБ (1 МГц)
    Импеданс входа 50 МОм / 1,25 пФ (дифференциальный режим);
    25 МОм / 2,5 пФ (режим с одним заземленным входом)    		 10 МОм / 1 пФ (дифференциальный режим);
    5 МОм / 2 пФ (режим с одним заземленным входом)
    Выходное напряжение <3 В
    Сигнализация перегрузки Мигающая подсветка кнопки
    Общие характеристики
    Питание Постоянный ток, 5 В, питание USB
    Потребляемая мощность 0.85 Вт
    Размеры, мм 146 x 60 x 27
    Длина входного кабеля Около 60 см
    Длина выходного кабеля Около 90 см

  • Комплект поставки DP20003

    № Наименование Количество
    1 Осциллографический пробник DP20003 1
