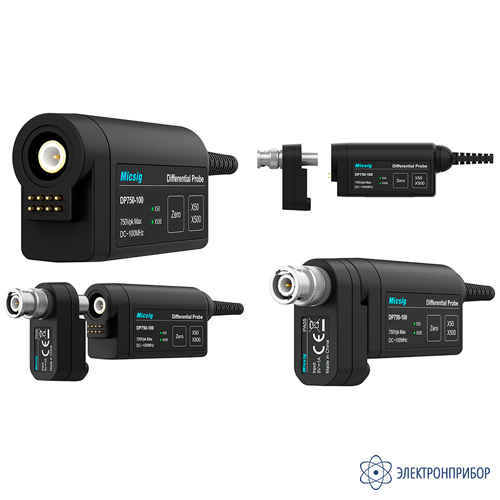

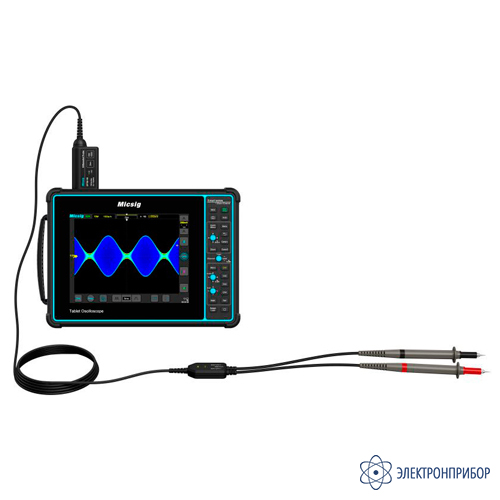

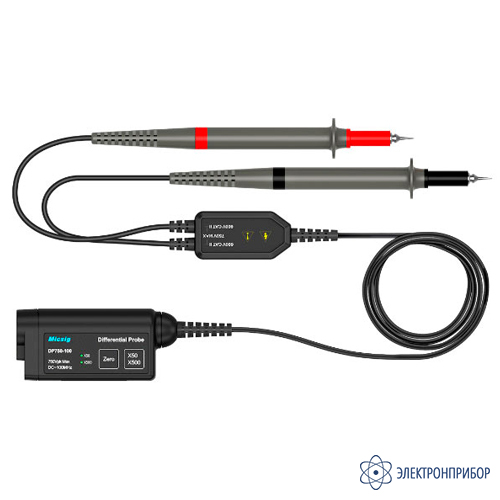

DP750-100 — осциллографический высоковольтный дифференциальный пробник

Код товара: 75361
    • Гарантия

      1 год

    • Производитель

      Micsig, Китай

    • Артикул

      03101

    Особенности осциллографического высоковольтного дифференциального пробника DP750-100:

    • полоса пропускания: 100 МГц;
    • коэффициент деления: х50, х500;
    • максимальное входное напряжение: 750 В;
    • входное сопротивление: 4 и 8 МОм;
    • автодетектирование делителя осциллографом.
  • Технические характеристики осциллографического высоковольтного дифференциального пробника DP750-100:

    Параметр Значение
    Полоса пропускания 100 МГц
    Время нарастания 3,5 нс
    Коэффициент ослабления х50
    х500
    Погрешность усиления ±2%
    Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) 75 В (х50)
    750 В (х500)
    Уровень шума, приведенный к входу <12 мВскз (х50)
    <120 мВскз (х500)
    Ослабление синфазного сигнала >80 дБ (постоянный ток)
    >60 дБ (100 кГц)
    >50 дБ (1 МГц)
    Задержка распространения   11,99 нс (х50)
    12,27 нс (х500)
    Импеданс входа 8 МОм/1,25 пФ (дифференциальный режим);
    4 МОм/2,5 пФ (режим с одним заземленным входом)
    Выходное напряжение <1,5 В
    Сигнализация перегрузки мигание индикатора
    Питание Micsig UPI; USB (через адаптер)
    Потребляемая мощность 1 Вт
    Размеры модуля управления 80x37x22
    Длина входного кабеля около 15 см
    Длина выходного кабеля около 100 см

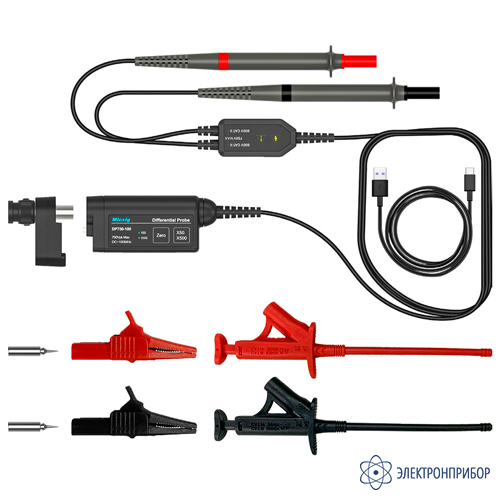

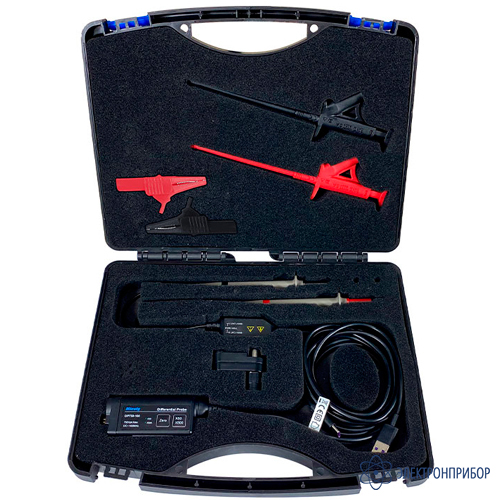

  • Комплект поставки DP750-100

    Наименование Количество
    1 Осциллографический высоковольтный дифференциальный пробник DP750-100 1
