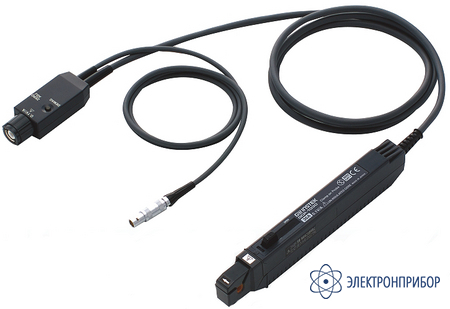

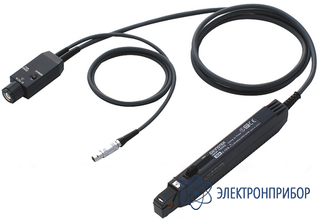

GCP-1030 — пробник

Код товара: 73012
  • Описание пробника GCP-1030:

    Токовый пробник. Аналог GCP-530. Полоса пропускания 0…100 МГц, время нарастания ≤ 3,5 нс.

    Примечание: для питания требуется внешний источник GCP-425P для одновременной работы 4-х пробников.

    Особенности пробника GCP-1030:

    • токовый пробник (тип «клещи») для измерения постоянного/ переменного тока (DC/ AC) без разрыва цепи;
    • подключение к осциллографам с входом BNC;
    • длина соединительного кабеля 1,5 м (коннектор BNC);
    • максимальный импульсный ток 50 Aпик (<10 мкс);
    • установка нуля (DC-zero);
    • подключение к прибору с гнездами BNC или мультиметру/ вольтметру (4 мм/мама) с помощью переходника-адаптера;
    • питание ±12 В постоянного напряжения, потребляемая мощность 5,6 Вт;
    • максимальное рабочее напряжение 300 В категория I;
    • масса 240 г;
    • для выполнения измерений на интегральных платах с высокой плотностью монтажа, малый размер клещей обеспечивает подключение к проводникам в ограниченном пространстве.
  • Технические характеристики пробника GCP-1030:

    Параметр Значение
    Полоса пропускания 0 (DC)...100 МГц
    Время нарастания < 3,5 нс
    Максимальный ток 30 A среднеквадратичного значения (AC/DC)
    Коэффициент трансформации 0,1 В/A
    Минимальная чувствительность 0,1 A
    Погрешность ± 0,1 % (в диапазоне до 30 А)
    Максимальный размер проводника 5 мм
    Питание ±12 В постоянного напряжения
    Потребляемая мощность 5,6 Вт
    Максимальное рабочее напряжение 300 В категория I
    Масса 240 г
  • Комплект поставки GCP-1030

    Наименование Количество
    1 Пробник GCP-1030 1
