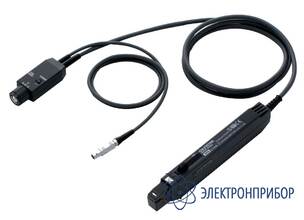

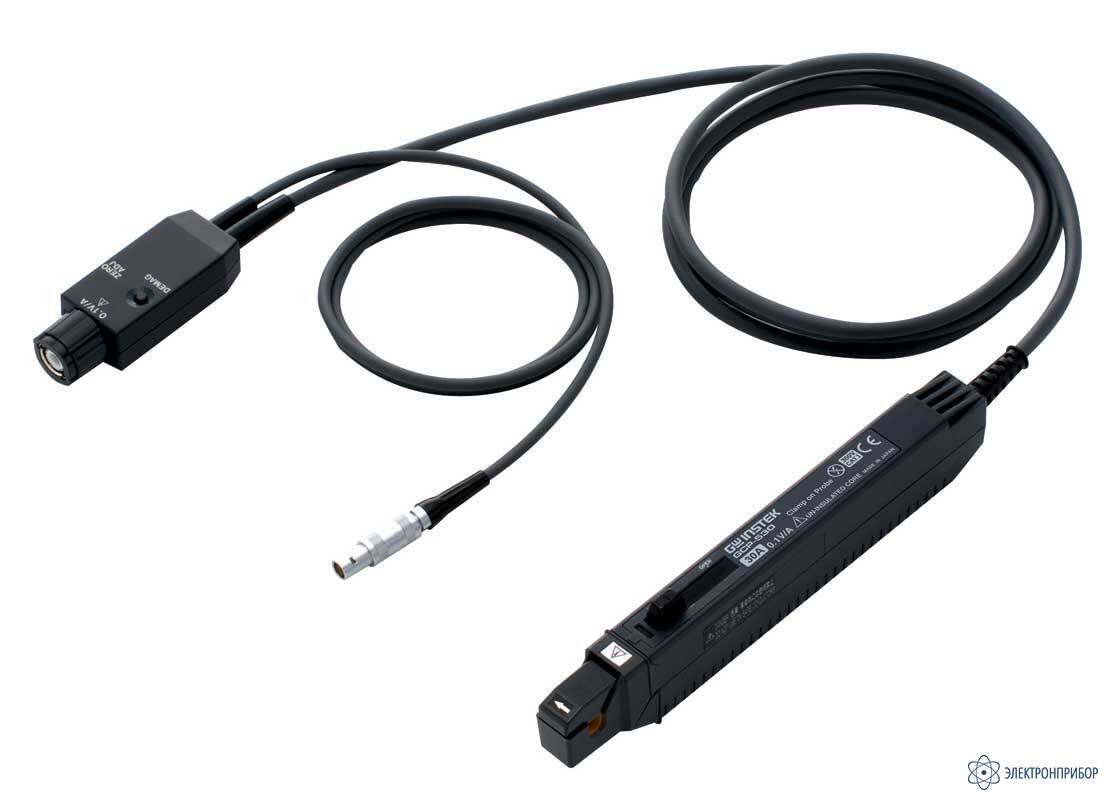

GCP-530 — пробник

Код товара: 73017
  • Описание пробника GCP-530:

    Токовый пробник. Максимальный непрерывный входной ток 30 А среднеквадратичного значения (пиковый ток 50 А среднеквадратичного значения). Полоса пропускания 0…50 МГц. Время нарастания ≤ 7 нс. Коэффициент преобразования 0,1 В/А. Погрешность (45…66 Гц): ± 0,1 % (0…30 А среднеквадратичного значения)/ ± 2 % (30 А среднеквадратичного значения…50 Апик). Шум (относительно входа) ≤ 2,5 мА среднеквадратичного значения. Питание ±12 В постоянного напряжения; потребляемая мощность 5,6 Вт максимум.

    Общие данные: длина провода 1,5 м (токовый пробник)/ 1 м (кабель питания), масса 240 г, 175×18×40 мм, максимальный диаметр проводника 5 мм, тип соединения BNC.

    Примечание: для питания требуется внешний источник GCP-425P для одновременной работы 4-х пробников.

    Особенности пробника GCP-530:

    • токовый пробник (тип «клещи») для измерения постоянного/ переменного тока (DC/ AC) без разрыва цепи;
    • подключение к осциллографам с входом BNC;
    • длина соединительного кабеля 1,5 м (коннектор BNC);
    • максимальный импульсный ток 50 Aпик (<10 мкс);
    • установка нуля (DC-zero);
    • подключение к прибору с гнездами BNC или мультиметру/ вольтметру (4 мм/мама) с помощью переходника-адаптера;
    • питание ±12 В постоянного напряжения, потребляемая мощность 5,6 Вт;
    • максимальное рабочее напряжение 300 В категория I;
    • масса 240 г;
    • для выполнения измерений на интегральных платах с высокой плотностью монтажа, малый размер клещей обеспечивает подключение к проводникам в ограниченном пространстве.
  • Технические характеристики пробника GCP-530:

    Параметр Значение
    Полоса пропускания 0 (DC)...50 МГц
    Время нарастания < 7 нс
    Максимальный ток 30 A среднеквадратичного значения (AC/DC)
    Коэффициент трансформации 0,1 В/A
    Минимальная чувствительность 0,1 A
    Погрешность ± 0,1 % (в диапазоне до 30 А)
    Максимальный размер проводника 5 мм
    Питание ±12 В постоянного напряжения
    Потребляемая мощность 5,6 Вт
    Максимальное рабочее напряжение 300 В категория I
    Длина провода (токовый пробник) 1,5 м
    Кабель питания 1 м
    Габаритные размеры 175×18×40 мм
    Тип соединения BNC
    Масса 240 г
  • Комплект поставки GCP-530

    Наименование Количество
    1 Пробник GCP-530 1
