GDP-025 — пробник

Код товара: 73020

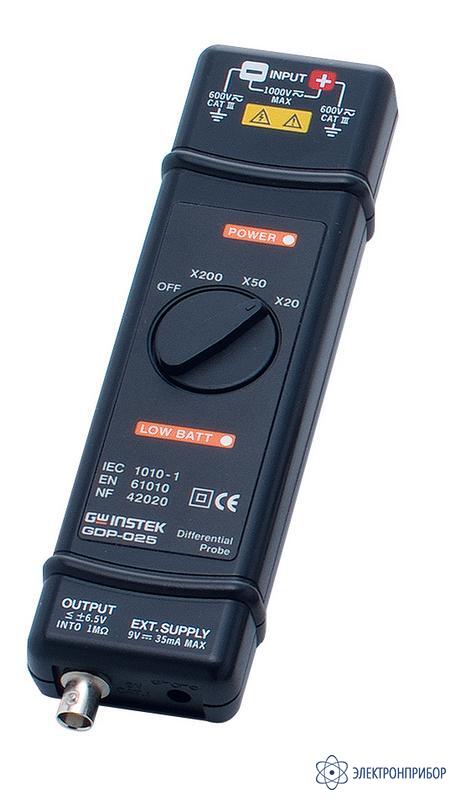

  • Пробник GDP-025 Пробник GDP-025

    Описание пробника GDP-025:

    Высоковольтный диференциальный пробник GDP-025.

    Особенности пробника GDP-025:

    • полоса пропускания 25 МГц;
    • коэффициент ослабления х20, х50, х200;
    • погрешность коэффициента ослабления ±2 %;
    • максимальный U входящее (DC+AC пик) ≤ 140 В (х20)/ ≤ 350 В (х50)/ ≤ 1400 В (х200);
    • входящий импеданс: 4 МОм/1,2 пФ (дифференциальный режим), 2 МОм/2,3 пФ (между землей и входами);
    • время нарастания: < 14 нс (х50, х200), < 23,4 нс (х20);
    • U выходное ≤ ± 7 В;
    • выходной импеданс 50 Ом;
    • питание 9 В постоянное (внешнее);
    • потребляемая мощность 0,4 Вт (35 мА максимум);
    • максимальное дифференциальное напряжение 600 В среднеквадратичного значения.

  • Технические характеристики пробника GDP-025:

    Параметр Значение
    Полоса пропускания 25 МГц
    Время нарастания 14 нс
    Напряжение, дифференциальный режим 600 В среднеквадратичного значения
    Напряжение, режим с общей землей 600 В среднеквадратичного значения
    Коэффициент ослабления 20 / 50 / 200
    Входное сопротивление Дифференциальный режим 4 МОм, с общей землей 2 МОм
    Входная емкость Дифференциальный режим 1,2 пФ, с общей землей 2,3 пФ
    Источник питания 9 В через внешний AC/DC адаптер

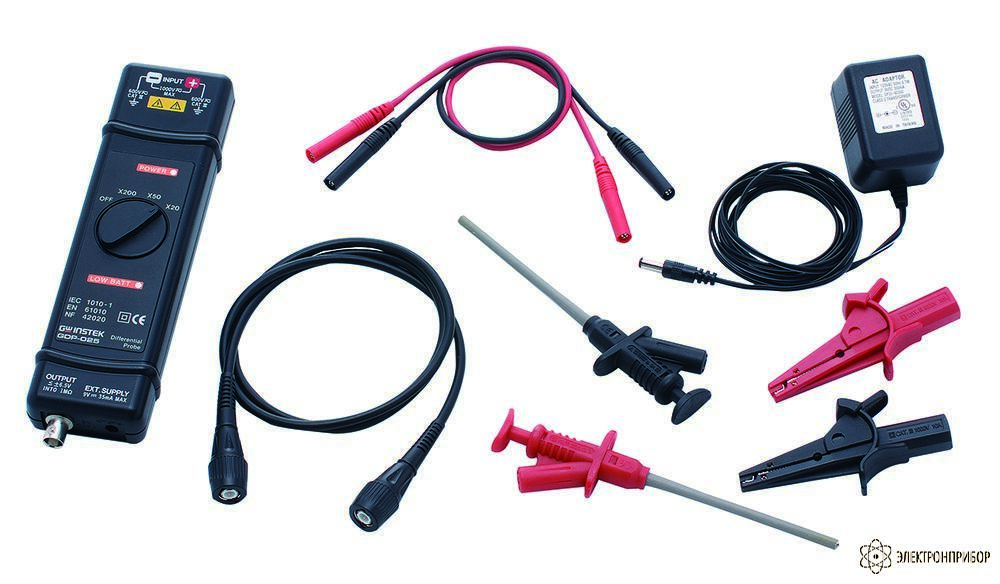

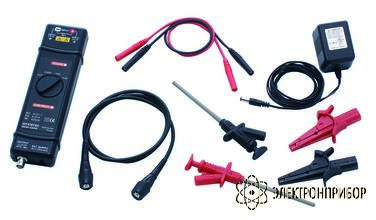

  • Комплект поставки GDP-025

    № Наименование Количество
    1 Пробник GDP-025 1
    2 Адаптер для питания пробника от сети 220 В 1
    3 Кабель BNC-BNC длина 100 см 1
    4 Комплект проводов соединительных, банан «папа» 4 мм, длина 60 см, красный/черный 1
    5 Комплект зажимов, тип “зажим-шприц”, красный/черный 1
    6 Комплект зажимов, тип зажима “крокодил”, красный/черный 1

  • Совместимость с GDP-025
