GDP-100 — пробник

Код товара: 73023
  • Пробник GDP-100 Пробник GDP-100

    Описание пробника GDP-100:

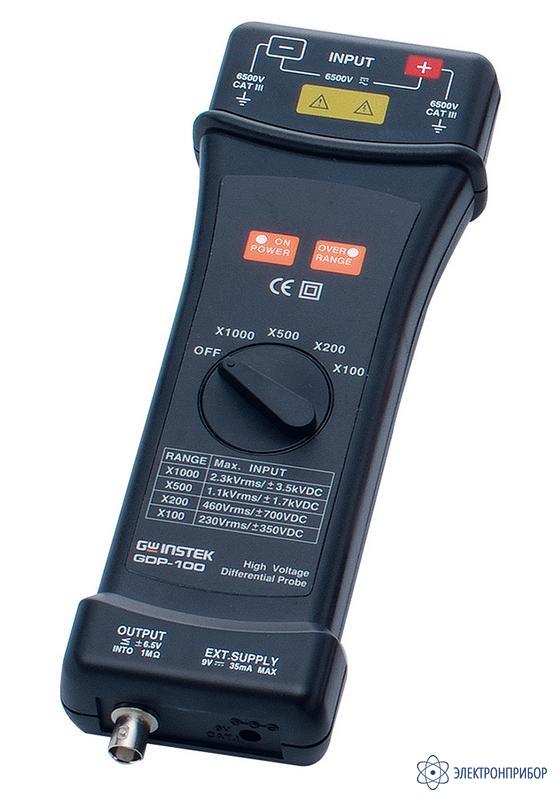

    Высоковольтный диференциальный пробник GDP-100.

    Особенности пробника GDP-100:

    • полоса пропускания 100 МГц;
    • коэффициент ослабления х200, х500, х1000;
    • погрешность коэффициента ослабления ±2 %;
    • максимальнгое U входное (DC+AC пик) ≤ 700 В (х100)/ ≤ 1400 В (х200)/ ≤ 3500 В (х500)/ ≤ 7000 В (х1000);
    • входной импеданс: 54 МОм/1,2 пФ (дифференциальный режим), 27 МОм/2,3 пФ (между землей и входами);
    • время нарастания: < 3,5 нс (х200, х500, х1000), < 7 нс ( х100); U выходное ≤ ± 7 В;
    • выходной импеданс 50 Ом;
    • питание 9 В постоянное (внешнее);
    • потребляемая мощность 0,4 Вт (35 мА максимальное);
    • максимальное дифференциальное напряжение 6500 В среднеквадратичного значения.

  • Технические характеристики пробника GDP-100:

    Параметр Значение
    Полоса пропускания 100 МГц
    Время нарастания 7 нс
    Напряжение, дифференциальный режим 6500 В среднеквадратичного значения
    Напряжение, режим с общей землей 6500 В среднеквадратичного значения
    Коэффициент ослабления 100 / 200 / 500 / 1000
    Входное сопротивление Дифференциальный режим 54 МОм, с общей землей 27 МОм
    Входная емкость Дифференциальный режим 1,2 пФ, с общей землей 2,3 пФ
    Источник питания 9 В через внешний AC/DC адаптер

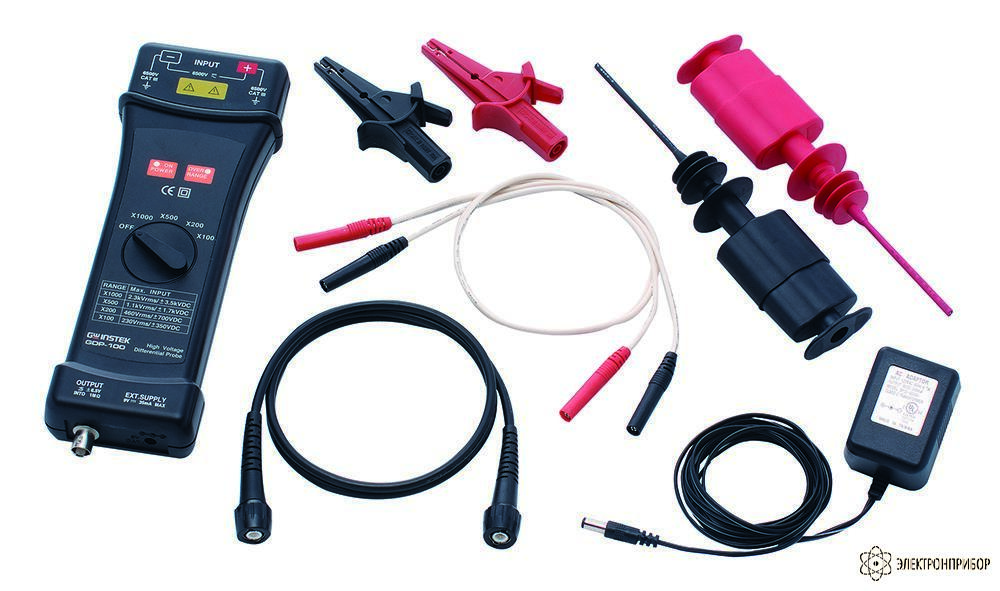

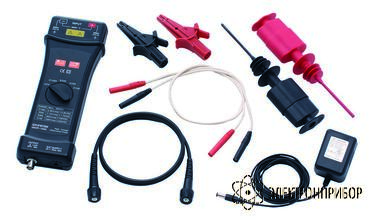

  • Комплект поставки GDP-100

    № Наименование Количество
    1 Пробник GDP-100 1
    2 Адаптер для питания пробника от сети 220 В 1
    3 Кабель BNC-BNC длина 100 см 1
    4 Комплект проводов соединительных, банан «папа» 4 мм, длина 60 см, красный/черный 1
    5 Комплект зажимов, тип “зажим-шприц”, красный/черный 1
    6 Комплект зажимов, тип зажима “крокодил”, красный/черный 1
