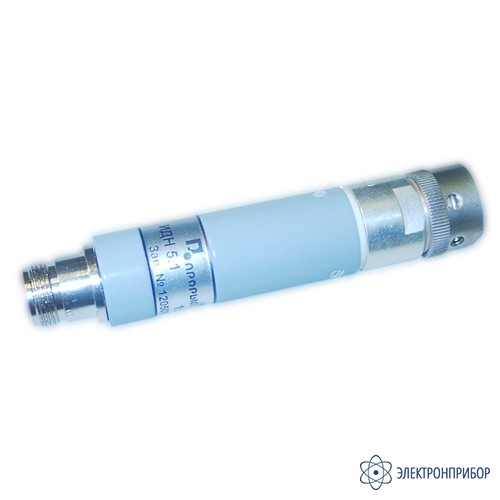

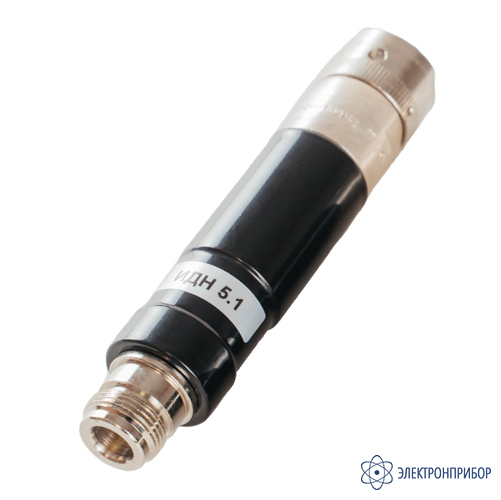

ИДН 5.1 — делитель напряжения

Код товара: 43380
  • 72161-18

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      72161-18 до 20.08.2029

    Назначение делителя напряжения ИДН 5.1:

    Делитель напряжения ИДН 5.1 предназначен для измерения параметров импульсов напряжения с амплитудой до 5 киловольт и длительностью до 1 микросекунды. Применяется совместно с осциллографами с входным сопротивлением 50 Ом.

  • Технические характеристики делителя напряжения ИДН 5.1:

    Параметр Значение
    Максимальное импульсное напряжение (при длительности импульсов не более 1мкс) 5 кВ
    Входное сопротивление 1000 ± 10 Ом
    Коэффициент деления 1 : 40
    Погрешность коэффициента деления на постоянном токе не более 1%
    Неравномерность коэффициента деления в диапазоне частот (МГц):
    от 0 до 100
    от 100 до 300
    от 300 до 400
    0,3 дБ
    1,5 дБ
    3,0 дБ
    Габаритные размеры Ø 22 мм х 110 мм
    Масса не более 0,2 кг

  • Комплект поставки ИДН 5.1

    № Наименование Количество
    1 Делитель напряжения ИДН 5.1 1
