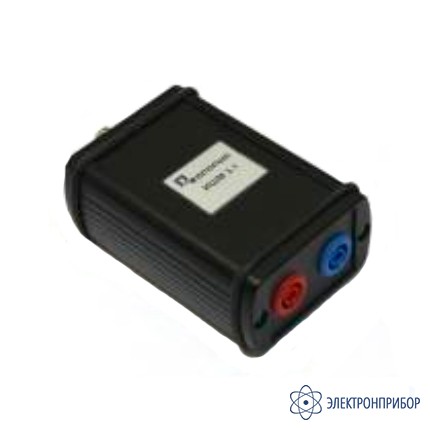

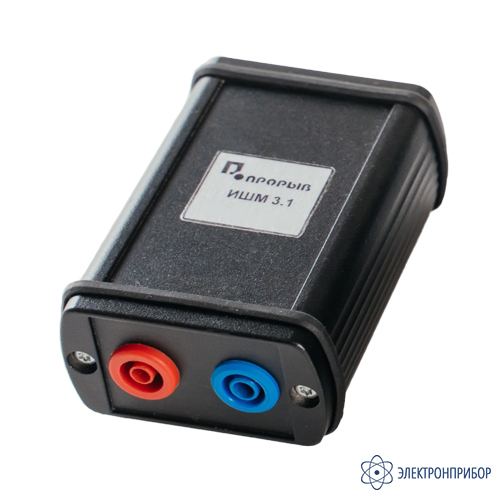

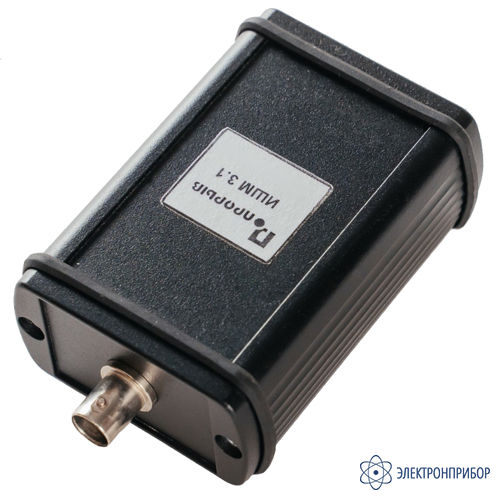

ИШМ 3.1 — измерительный шунт

Код товара: 43379
  • 72161-18

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      72161-18 до 20.08.2029

    Назначение измерительного шунта ИШМ 3.1:

    Измерительный шунт ИШМ 3.1 предназначен для совместного использования с осциллографами и импульсными вольтметрами с входным сопротивлением 1 МОм и входной емкостью (30…50) пФ для измерения параметров импульсов тока с амплитудой до 3 кА.

  • Технические характеристики измерительного шунта ИШМ 3.1:

    Параметр Значение
    Максимальный импульсный ток (при длительности импульсов не более 100 мкс) 3 кА
    Максимальный постоянный или переменный ток (действующее значение) 30 А
    Сопротивление шунта (0,01 ± 0,0001) Ом
    Неравномерность частотной характеристики относительно частоты 1 кГц (диапазон частот, кГц) δ, %
    от 0 до 40 ±2.0
    от 40 до 100 ±4.0
    от 100 до 200 ±10
    от 200 до 300 ±15
    Габаритные размеры 95мм x 60мм x 35мм
    Масса не более 0,1 кг

  • Комплект поставки ИШМ 3.1

    № Наименование Количество
    1 Измерительный шунт ИШМ 3.1 1
