КНЭМС-2 набор калибровочный

Код товара: 86422
  • 86420-22

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      86420-22 до 16.08.2027

    Назначение набора калибровочного КНЭМС-2:

    КНЭМС-2 — калибровочный набор для точного измерения высоковольтных импульсов напряжения и тока. Он помогает лаборатории ЭМС контролировать собственные испытательные генераторы: проверить, что генератор электростатических разрядов действительно выдаёт нужный ток и напряжение, а генератор колебательных помех — правильную форму импульса. В набор входят делители напряжения, токовые шунты до 4 ГГц и аттенюаторы, которые подключаются к обычному осциллографу или вольтметру.

    Почему выбирают КНЭМС-2?

    • результатам доверяют — набор внесён в Госреестр СИ, методика поверки согласована с ФГУП «ВНИИФТРИ»;
    • работает с вашим осциллографом — шунты и делители подключаются к стандартным входам 50 Ом и 1 МОм, пересчёт по одному коэффициенту из формуляра;
    • контроль генераторов без выезда в метрологический центр — параметры можно проверить в собственной лаборатории в любой момент;
    • российское производство.

    Набор внесён в Государственный реестр средств измерений и применяется для измерения параметров генераторов по ГОСТ 30804.4.2-2013 (электростатические разряды), ГОСТ IEC 61000-4-12-2016 (звенящая волна) и ГОСТ IEC 61000-4-18-2016 (затухающие колебательные помехи).

    Описание набора калибровочного КНЭМС-2:

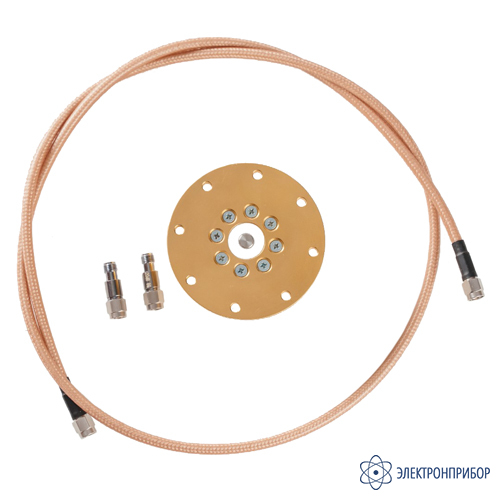

    Набор КНЭМС-2 состоит из датчика тока ИШ-2.0ВЧ, делителя напряжения ПН-6000, делителя напряжения постоянного тока РН-5000, датчиков тока ИШ-100Р, ИШ-100ВЧ, аттенюатора 6620-SMA-50-1 и адаптера АТ-1 (требуется 2 штуки). Элементы набора можно приобрести отдельно. Датчик тока ИШ-2.0ВЧ и аттенюатор 6620-SMA-50-1 (2 штуки) приобретаются вместе.

    Область применения набора калибровочного КНЭМС-2:

    • испытательные лаборатории ЭМС: контроль генераторов микросекундных и наносекундных помех между поверками и аттестациями;
    • метрологические службы и центры: поверка, калибровка и аттестация испытательных генераторов и устройств связи-развязки;
    • производители испытательного оборудования: настройка и выходной контроль генераторов импульсных помех;
    • разработка и исследования: измерение высоковольтных импульсов напряжения и больших импульсных токов.

    Преимущества набора калибровочного КНЭМС-2:

    • полоса до 4 ГГц: шунт ИШ-2.0ВЧ точно передаёт фронт электростатического разряда;
    • до 30 кВ: делители на 6 кВ импульсного и 30 кВ постоянного напряжения;
    • набор под задачу: состав поставки определяет заказчик, всё укладывается в сумку-футляр.

  • Технические характеристики набора калибровочного КНЭМС-2:

    Параметр Значение
    Делитель напряжения ПН-6000
    Рабочий диапазон частот, МГц от 0 до 400
    Коэффициент деления (на нагрузку 1 МОм) 1000 ± 100*
    Погрешность коэффициента деления на постоянном токе, % ±1
    Неравномерность коэффициента деления до 100 МГц / до 400 МГц, дБ ±0,5 / ±3
    Входное сопротивление, МОм 50 ± 0,5
    Максимальное постоянное / импульсное (700 мкс) напряжение, кВ 6 / 6
    Делитель напряжения постоянного тока РН-5000
    Коэффициент деления (на нагрузку 10 МОм) 500 ± 50*
    Погрешность коэффициента деления на постоянном токе, % ±1
    Входное сопротивление, ГОм 5 ± 0,5
    Максимальное постоянное напряжение, кВ 30
    Датчики тока
    ИШ-100Р: диапазон частот / сопротивление 0…100 МГц / 0,1 Ом
    ИШ-100Р: коэффициент преобразования / импульсный ток (до 16 мкс) 100 А/В* / до 500 А
    ИШ-100ВЧ: диапазон частот / сопротивление 0…400 МГц / 0,1 Ом
    ИШ-100ВЧ: коэффициент преобразования / импульсный ток (до 50 мкс) 100 А/В* / до 300 А
    ИШ-2.0ВЧ: диапазон частот / сопротивление 0…4000 МГц / 2 Ом
    ИШ-2.0ВЧ: коэффициент преобразования (с одним / двумя аттенюаторами) 5 / 50 А/В*
    ИШ-2.0ВЧ: импульсный ток (до 100 нс) / напряжение ЭСР до 150 А / до 30 кВ
    Погрешность коэффициента преобразования на постоянном токе, % ±1
    Неравномерность (ИШ-2.0ВЧ) до 1000 МГц / до 4000 МГц, дБ ±0,5 / ±1,2
    Аттенюатор 6620-SMA-50-1
    Рабочий диапазон частот, МГц от 0 до 4000
    Ослабление (на нагрузку 50 Ом), дБ 20 ± 1*
    Неравномерность ослабления, дБ, не более 0,2
    Максимальное импульсное напряжение, В 100

    * Конкретные значения приводятся в формуляре на набор.

  • Комплект поставки КНЭМС-2

    № Наименование Количество
    1 Набор калибровочный КНЭМС-2 1
