КНЭМС набор калибровочный

Код товара: 86421
  • 72161-18
    Набор калибровочный КНЭМС Набор калибровочный КНЭМС Набор калибровочный КНЭМС Набор калибровочный КНЭМС

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      72161-18 до 20.08.2029

    Назначение набора калибровочного КНЭМС:

    КНЭМС — калибровочный набор, с которым лаборатория ЭМС проверяет параметры генераторов микросекундных и наносекундных импульсных помех. Делители и шунт превращают импульсы в тысячи вольт и ампер в сигнал, который безопасно и точно измеряет обычный осциллограф. Вы убеждаетесь, что генератор действительно выдаёт нужные амплитуду, фронт и длительность, ещё до того, как начнутся испытания.

    Набор внесён в Государственный реестр средств измерений и применяется для измерения параметров генераторов по ГОСТ IEC 61000-4-5-2017, ГОСТ Р 51317.4.5-99 (микросекундные импульсные помехи) и ГОСТ IEC 61000-4-4-2016, ГОСТ 30804.4.4-2013 (наносекундные импульсные помехи).

    Описание набора калибровочного КНЭМС:

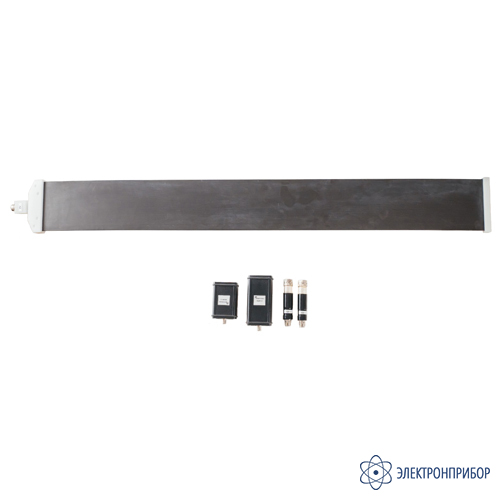

    Набор КНЭМС состоит из делителя напряжения низкоомного ИАН 3.1, делителя напряжения ИДН 5.1, делителя напряжения ИДМ 5.1, измерительного шунта ИШМ 3.1, пластины преобразовательной ПП 2.5. Элементы набора можно приобрести отдельно.

    Область применения набора калибровочного КНЭМС:

    • испытательные лаборатории ЭМС: контроль генераторов микросекундных и наносекундных помех между поверками и аттестациями;
    • метрологические службы и центры: поверка, калибровка и аттестация испытательных генераторов и устройств связи-развязки;
    • производители испытательного оборудования: настройка и выходной контроль генераторов импульсных помех;
    • разработка и исследования: измерение высоковольтных импульсов напряжения и больших импульсных токов.

    Преимущества набора калибровочного КНЭМС:

    • до 5 кВ и 2,5 кА: напряжение холостого хода и ток короткого замыкания генератора;
    • нагрузки 50 и 1000 Ом: обе нагрузки для проверки генератора наносекундных помех, полоса до 400 МГц;
    • проверка клещей: пластина ПП 2,5 для верификации ёмкостных клещей связи.

  • Технические характеристики набора калибровочного КНЭМС:

    Параметр Значение

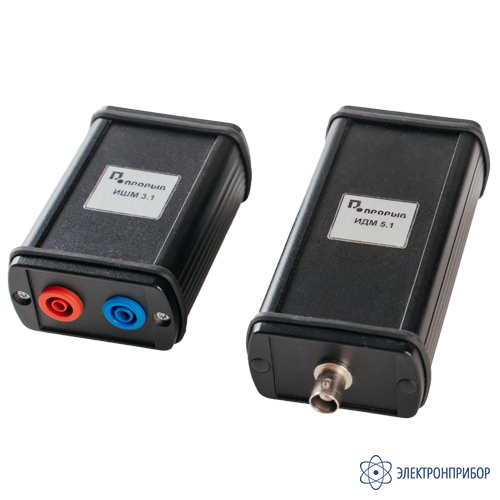

    Делитель напряжения импульсный ИДМ 5.1 (микросекундные помехи)
    Рабочий диапазон частот, МГц от 0 до 20
    Коэффициент деления (на нагрузку более 100 кОм) 200
    Погрешность коэффициента деления на постоянном токе, % ±1
    Неравномерность коэффициента деления, дБ, не более 0,6
    Входное / выходное сопротивление 10 кОм / 50 Ом
    Максимальное импульсное напряжение (700 мкс), кВ 5
    Шунт измерительный ИШМ 3.1 (микросекундные помехи)
    Рабочий диапазон частот, кГц от 0 до 500
    Сопротивление шунта, Ом 0,01 ± 0,0001
    Неравномерность АЧХ до 300 кГц / до 500 кГц, % ±3 / ±5
    Максимальный импульсный ток (до 50 мкс), кА 2,5

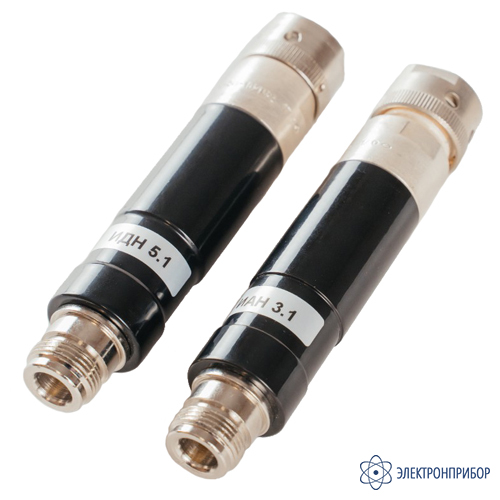

    Делители ИДН 5.1 и ИАН 3.1 (наносекундные помехи)
    Рабочий диапазон частот, МГц от 0 до 400
    ИДН 5.1: входное сопротивление / коэффициент деления 1000 Ом / 40
    ИАН 3.1: входное сопротивление / коэффициент деления 50 Ом / 20
    Погрешность коэффициента деления на постоянном токе, % ±1
    Неравномерность до 100 МГц, дБ 0,5
    Неравномерность 100…400 МГц (ИДН 5.1 / ИАН 3.1), дБ 1,0 / 3,0
    Максимальное импульсное напряжение (ИДН 5.1 / ИАН 3.1), кВ 5 / 2,5

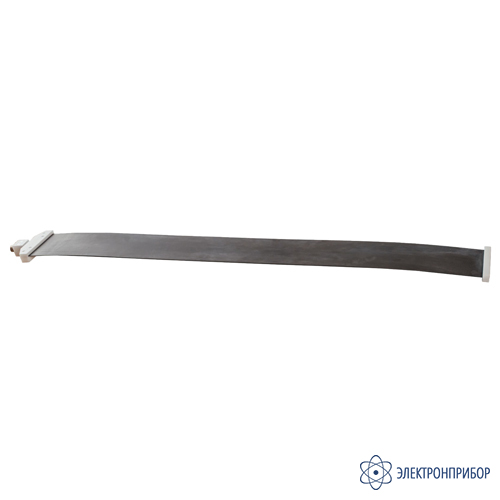

    Пластина преобразовательная ПП 2.5
    Назначение верификация генераторов наносекундных импульсов с ёмкостными клещами связи
    Максимальное допустимое напряжение, кВ 2,5
    Габаритные размеры, мм 1130×122×25

  • Комплект поставки КНЭМС

    № Наименование Количество
    1 Набор калибровочный КНЭМС 1
