MDP702 — осциллографический высоковольтный дифференциальный пробник SigOFIT

Код товара: 75417

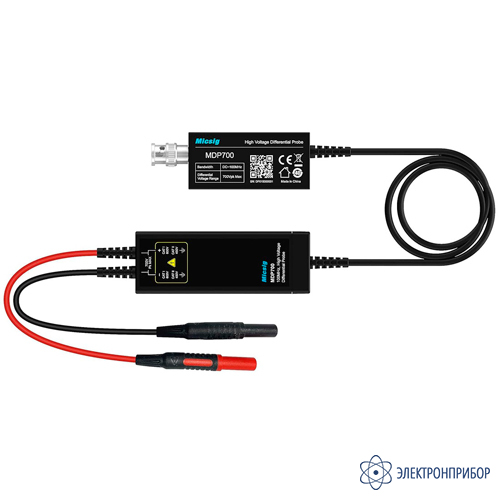

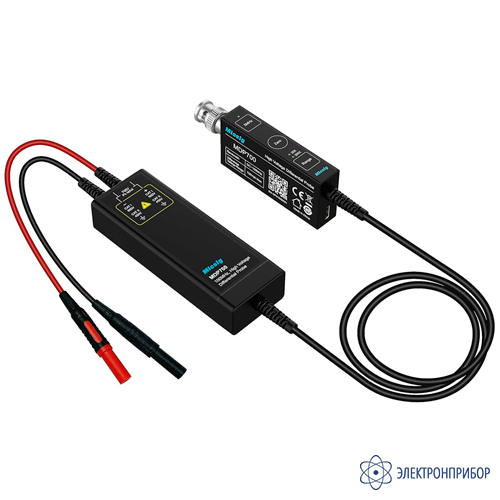

  • Осциллографический высоковольтный дифференциальный пробник sigofit MDP702 Осциллографический высоковольтный дифференциальный пробник sigofit MDP702 Осциллографический высоковольтный дифференциальный пробник sigofit MDP702

    Особенности осциллографического высоковольтного дифференциального пробника SigOFIT MDP702:

    • полоса пропускания: 200 МГц;
    • коэффициент деления: х20, х200;
    • максимальное входное напряжение: 700 В;
    • входное сопротивление: 8 и 16 МОм.

  • Технические характеристики осциллографического высоковольтного дифференциального пробника SigOFIT MDP702:

    Параметр Значение
    Полоса пропускания 200 МГц
    Время нарастания 1,75 нс
    Коэффициент ослабления х20
    х200
    Погрешность усиления ±2%
    Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) 70 В (х20)
    700 В (х200)
    Уровень шума, приведенный к входу Полная полоса:
    <0,9 мВскз (х20)
    <0,4 мВскз (х200)
    Ограничение полосы 5 МГц:
    <0,4 мВскз (х20)
    <0,35 мВскз (х200)
    Ослабление синфазного сигнала >-80 дБ (постоянный ток)
    >-60 дБ (100 кГц)
    >-30 дБ (10 МГц)
    >-26 дБ (100 МГц)
    Задержка распространения   11,99 нс (х100)
    12,27 нс (х1000)
    Импеданс входа 16 МОм/1,5 пФ (дифференциальный режим);
    8 МОм/3 пФ (режим с одним заземленным входом)
    Выходное напряжение <3 В
    Сигнализация перегрузки мигание индикатора, звуковой сигнал
    Питание USB Type-C
    Потребляемая мощность 2 Вт
    Размеры модуля управления 91x33x15 мм
    Размеры сигнального блока 100x36x20 мм
    Длина входного кабеля около 8 см
    Длина выходного кабеля около 120 см

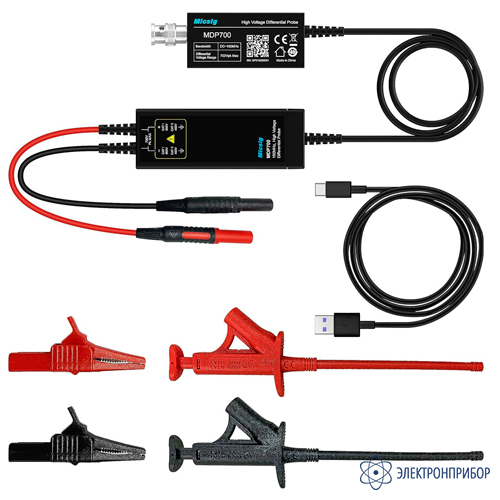

  • Комплект поставки MDP702

    № Наименование Количество
    1 Осциллографический высоковольтный дифференциальный пробник SigOFIT MDP702 1
