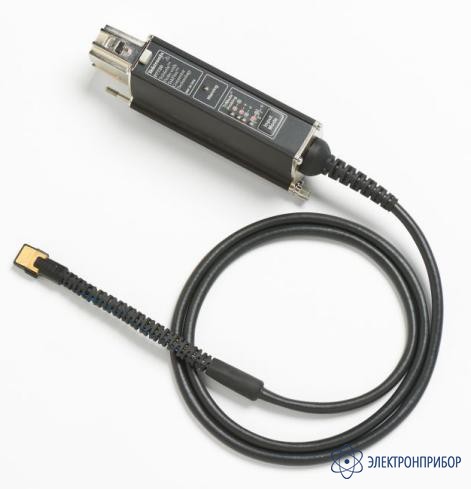

P7716 — дифференциальный пробник

Код товара: 39125

  • Описание дифференциальных пробников Tektronix TriMode™ серии P7700:

    Новые пробники с полосой пропускания до 20 ГГц решают проблемы, возникающие в процессе отладки новейших устройств мобильной связи — минимизируют влияние на измеряемую цепь, облегчают доступ к контрольным точкам в устройствах с высокой плотностью монтажа и снижают эксплуатационные расходы.

    Пробники серии P7700, минимизируют потери сигнала и обеспечивают эффективное тестирование и отладку устройств, в которых используются новейшие стандарты от LPDDR4 до MIPI D-PHY и C-PHY, повышая качество измерений параметров маломощных устройств. В отличие от пробников с длинными кабелями, соединяющими наконечник с выносным усилителем, пробники серии P7700 предлагают революционное решение, обеспечивающее расстояние между входом усилителя и контрольной точкой меньше 4 мм, что позволяет минимизировать не только потери сигнала, но и входную емкость, и шум пробника. Все параметры сигнального тракта пробников серии P7700 специфицированы, поэтому влияние пробников на результаты измерений можно исключить.

    Пробники серии P7700 снабжены компактными припаиваемыми наконечниками, рассчитанными на очень плотный монтаж и оказывающими минимальное воздействие на компоненты платы.

    Адаптер P77STCABL Адаптер P77STFLXA Адаптер P77BRWSR

    Применение в пробниках серии P7700 новых соединителей TekFlex™ обеспечивает непревзойденную гибкость подключения разнообразных принадлежностей. Конструкция соединителя TekFlex позволяет легко подключать и отключать различные принадлежности, при этом обеспечивается надежный контакт. Наличие соединения между принадлежностями и осциллографом индицируется небольшим светодиодом.

    Пробники TriMode™ серии P7700 дополняют высококачественные осциллографы Tektronix и мощные средства проверки и отладки, разработанные для памяти LPDDR, средств мобильной связи стандарта MIPI и высокоскоростных последовательных интерфейсов, таких как USB 3.1 и PCI Express.

  • Технические характеристики дифференциальных побников серии P7700:

    Параметр P7720 P7716 P7713 P7708
    P77STFLXA
    P77STCABL    		 P77BRWSR
    Полоса пропускания 20 ГГц 16 ГГц 16 ГГц 13 ГГц 8 ГГц
    Время нарастания (10-90%) 27 пс 32 пс 32 пс 40 пс 55 пс
    Время нарастания (20-80%) 18 пс 24 пс 24 пс 28 пс 35 пс

    Технические характеристики адаптеров дифференциального пробника P7716:

    Параметр P77STCABL / P77STFLXA P77BRWSR
    Коэфициент ослабления 4X 10X
    Максимальное дифференциальное напряжение 5 Вп-п 12 Вп-п
    Рабочее окно -5,25 В...+5,25 В -10 В...+10 В
    Напряжение смещения -4 В...+4 В -10 В...+10 В
    Входной импеданс (DC) 100 кОм / 0,4 пФ 144 кОм/0,8 пФ
    Интерфейс TekConnect
    Коннектор TekFlex
    Длина кабеля 1,3 м

  • Комплект поставки P7716

    № Наименование Количество
    1. Дифференциальный пробник P7716 1
