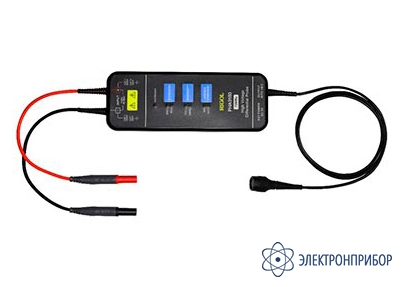

PHA0150 — дифференциальный пробник
Код товара: 72722-
-
Производитель
Описание дифференциального пробника PHA0150:
Пробник высоковольтный дифференциальный 70 МГц. Коэффициент ослабления 50х/500х. Максимальное дифференциальное напряжение ±150 В (50Х), ±1500 В (500Х). Максимальное входное напряжение ±1500 Вскз, входной импеданс 10 МОм||2 пФ (дифференциальный) / 5 МОм||2 пФ (однополярный). Выходной импеданс 50 Ом. Для всех серий осциллографов Rigol.
-
-
Технические характеристики дифференциального пробника PHA0150:
Параметр Значение Полоса частот 70 МГц Время нарастания 5 нс Входная емкость <1 пФ Точность 2% Аттенюатор 50Х, 500Х Максимальное дифференциальное напряжение (DC+ACпик) ±150 В (50Х)
±1500 В (500Х)Максимальное общее напряжение (DC+ACпик) ±1500 В Максимальное входное напряжение относительно земли ±1500 Вскз Входной импеданс дифференциальный: 10 МОм±1%
разъем/земля: 5 МОм±1%Входная емкость дифференциальный режим: <2 пФ
разъем/земля: <4 пФКоэффициент CMRR >80 дБ (DC), >60 дБ (100 кГц) Шум на входе ≤50 мВ (50Х)
≤500 мВ (500Х)Выходной импеданс 50 Ом Размеры 176х65х25 мм (корпус) Вес 216 г (корпус) Длина 1 м -
Комплект поставки PHA0150
№ Наименование Количество 1 Дифференциальный пробник PHA0150 1 -
Совместимость с PHA0150
