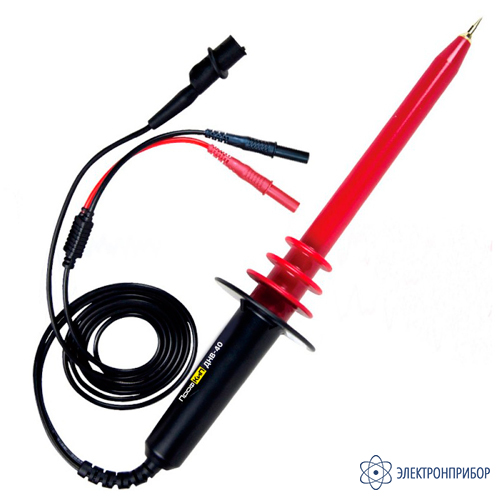

ПрофКиП ДНВ-40 — делитель напряжения высоковольтный (40кВ)

Код товара: 80496
  • Делитель напряжения высоковольтный (40кв) ПрофКиП ДНВ-40 Делитель напряжения высоковольтный (40кв) ПрофКиП ДНВ-40

    Назначение делителя напряжения высоковольтного (40кВ) ПрофКиП ДНВ-40:

    Делитель напряжения высоковольтный ПрофКиП ДНВ-40 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ-40 состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC.

    Особенности делителя напряжения высоковольтного (40кВ) ПрофКиП ДНВ-40:

    • коэффициент деления 1:1000;
    • максимальное входное напряжение 40кВ;
    • точность 3%.

  • Технические характеристики делителя напряжения высоковольтного (40кВ) ПрофКиП ДНВ-40:

    Параметр Значение
    Полоса пропускания, Гц 50/60
    Коэффициент деления (преобразования) 1:1000
    Пределы допускаемой относительной погрешности  коэффициента деления, % DC：± 2% до 20 кВ, ± 3% до 40 кВ
    Входное сопротивление, МОм 1000
    Максимальный ток нагрузки, мкА 40
    Максимальное значение  входного напряжения, кВ:
    DC
    AC
    0 - 40
    1 - 20
    Максимальная мощность нагрузки, Вт 1,6
    Температурный коэффициент 200 ppm/°C
    Рабочие условия применения:
    - температура окружающего воздуха, С
    - относительная влажность окружающего воздуха, %
    - атмосферное давление, кПа
    от +15 до +35
    от 30 до 80
    от 30 до 80
    Масса, кг, не более 0,3

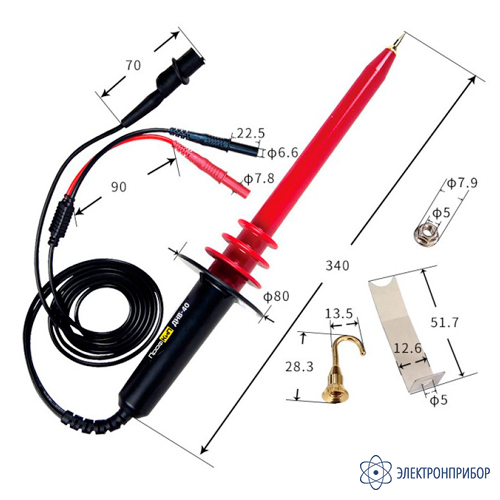

    Габаритные размеры, мм не более:
    - диаметр
    - длина
    80
    350

  • Комплект поставки ПрофКиП ДНВ-40

    № Наименование Количество
    1 Делитель напряжения высоковольтный ПрофКиП ДНВ-40 1
    2 Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах 1
    3 Навинчивающийся крючок для удобного захвата проводников 1
    4 Инструкция по эксплуатации 1
